Stezne čahure ER16, ER32, ER40, 5C i R8: koji sustav za koji stroj
Autor Jan Profimajstor - 09.10.2026. - 0 komentara
Glodalo ili svrdlo stegnuto u običnu steznu glavu bušilice baca, ostavlja valovitu površinu i proklizava pod opterećenjem. Stezna čahura obuhvaća dršku alata cijelim opsegom i drži je centrično, zato je standard na glodalicama, tokarilicama i CNC strojevima. Problem je što sustava ima više i nisu zamjenjivi: set od 25 čahura ER32 neće ući u vreteno za R8, a 5C čahura ne pripada ER držaču.
Proizvodi iz ovog vodiča — cijena i dostupnost
Komplet steznih čahura ER32, 25 komada, raspon 1,6–20,6 mm (1/16″–13/16″), TIR 0,02 mm, kutija
Komplet steznih čahura ER16, 12 komada, raspon 1,6–10,3 mm (1/16″–13/32″), TIR 0,02 mm, kutija
Komplet steznih čahura ER40, 23 komada, raspon 3,2–25,4 mm (1/8″–1″), TIR 0,015 mm, kutija
Komplet steznih čahura 5C, 15 komada, raspon 3,2–25,4 mm (1/8″–1″), TIR 0,02 mm, kutija
U ovom vodiču objašnjavamo kako prepoznati koji sustav ima vaš stroj, što znači broj u oznaci ER, zašto su čahure u colima i što to znači za metrički alat.
Tri obitelji, tri načina stezanja
ER čahure imaju mnogo uzdužnih proreza s obje strane, pa se stisnu oko drške. Ne ulaze izravno u vreteno, nego u držač (steznu glavu za ER) s maticom. Držač ima konus prema stroju: MK, R8, CAT40 ili drugi. Broj u oznaci je veličina sustava: ER16 je mali, ER32 srednji, ER40 veliki.

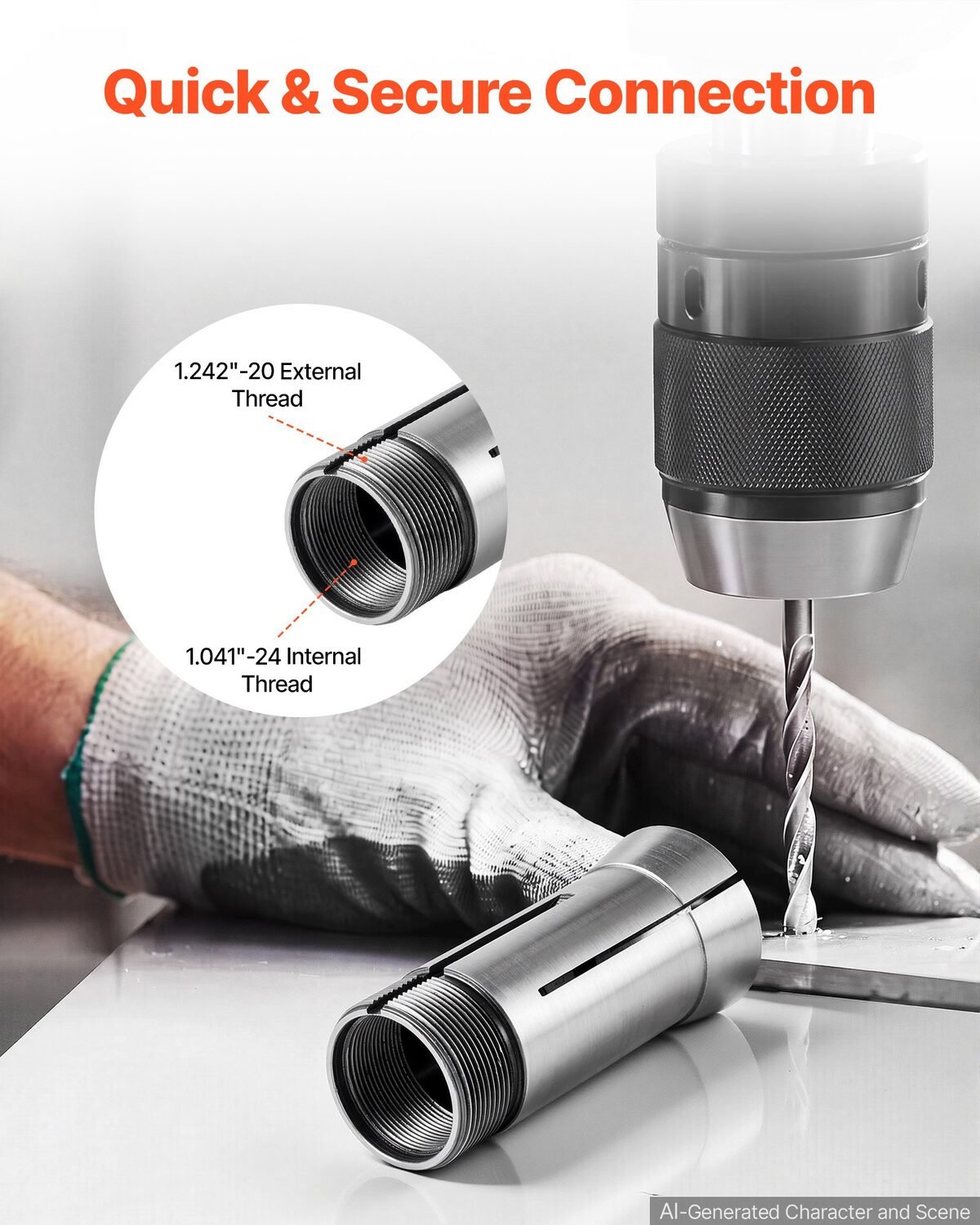

5C čahure su duge, s vanjskim navojem na stražnjem dijelu. Uvlače se u steznu glavu za 5C na tokarilici, u diobeni aparat ili u blok za 5C čahure. Stežu i obradak, ne samo alat: na tokarilici drže okruglu šipku točnije od stezne glave s čeljustima.
R8 čahure imaju konus R8 i same ulaze u vreteno glodalice, a stežu se vučnom šipkom odozgo. Taj sustav koriste mnoge konzolne glodalice i manje glodalice-bušilice.
Kako prepoznati sustav na stroju
- Vreteno glodalice ima unutarnji konus i vučnu šipku na vrhu, a u uputama piše R8: trebaju vam R8 čahure ili R8 držač za ER.
- CNC obradni centar s automatskom izmjenom alata i držačima s V-utorom na prirubnici: to je CAT40 (ili BT40, koji izgleda slično, ali nije isti, pa provjerite u uputama).
- Tokarilica sa steznom glavom za čahure ili diobeni aparat: oznaka je na glavi (5C ili ER).
- Imate ER držač: veličina piše na matici ili tijelu držača (ER16, ER32, ER40).
Naši setovi
| Set | Komada | Raspon | TIR | Za što |
|---|---|---|---|---|
| ER16 | 12 | 1,6–10,3 mm (1/16″–13/32″) | 0,02 mm | graviranje, mala glodala, CNC usmjerivači |
| ER32 | 25 | 1,6–20,6 mm (1/16″–13/16″) | 0,02 mm | najčešći sustav na glodalicama i tokarilicama |
| ER40 | 23 | 3,2–25,4 mm (1/8″–1″) | 0,015 mm | veći alati i jači strojevi |
| 5C | 15 | 3,2–25,4 mm (1/8″–1″) | 0,02 mm | tokarilica, diobeni aparat, blokovi |
| R8 | 23 | 1,6–19,1 mm (1/16″–3/4″) | 0,02 mm | glodalice s R8 vretenom |
Uz to nudimo komplet od 5 držača CAT40 za ER32: konus CAT40, mjerna duljina 70 mm, do 4000 o/min i TIR 0,01 mm prema proizvođaču. Svaki set dolazi u kutiji s označenim mjestima. Podaci su prema proizvođaču.
Colne mjere i metrički alat
Svi setovi su složeni u colnim koracima (1/16″, 1/8″ i tako dalje). Za radionicu u kojoj su glodala i svrdla metrička to nije zapreka kod ER čahura, ali jest kod 5C i R8:
- ER čahura stegne raspon promjera ispod svoje nazivne mjere. Prema normi DIN 6499 to je obično 0,5 mm kod ER16 i 1 mm kod ER32 i ER40. Set od 25 čahura ER32 s korakom od 1/32″ (0,79 mm) zato pokriva i metrične drške.
- 5C i R8 čahure stežu tek vrlo uzak raspon oko nazivne mjere. Colna 5C čahura od 3/8″ (9,53 mm) ne drži dobro dršku od 10 mm. Ako radite s metričkim alatom, provjerite odgovaraju li mjere u setu vašim drškama.
Što je TIR

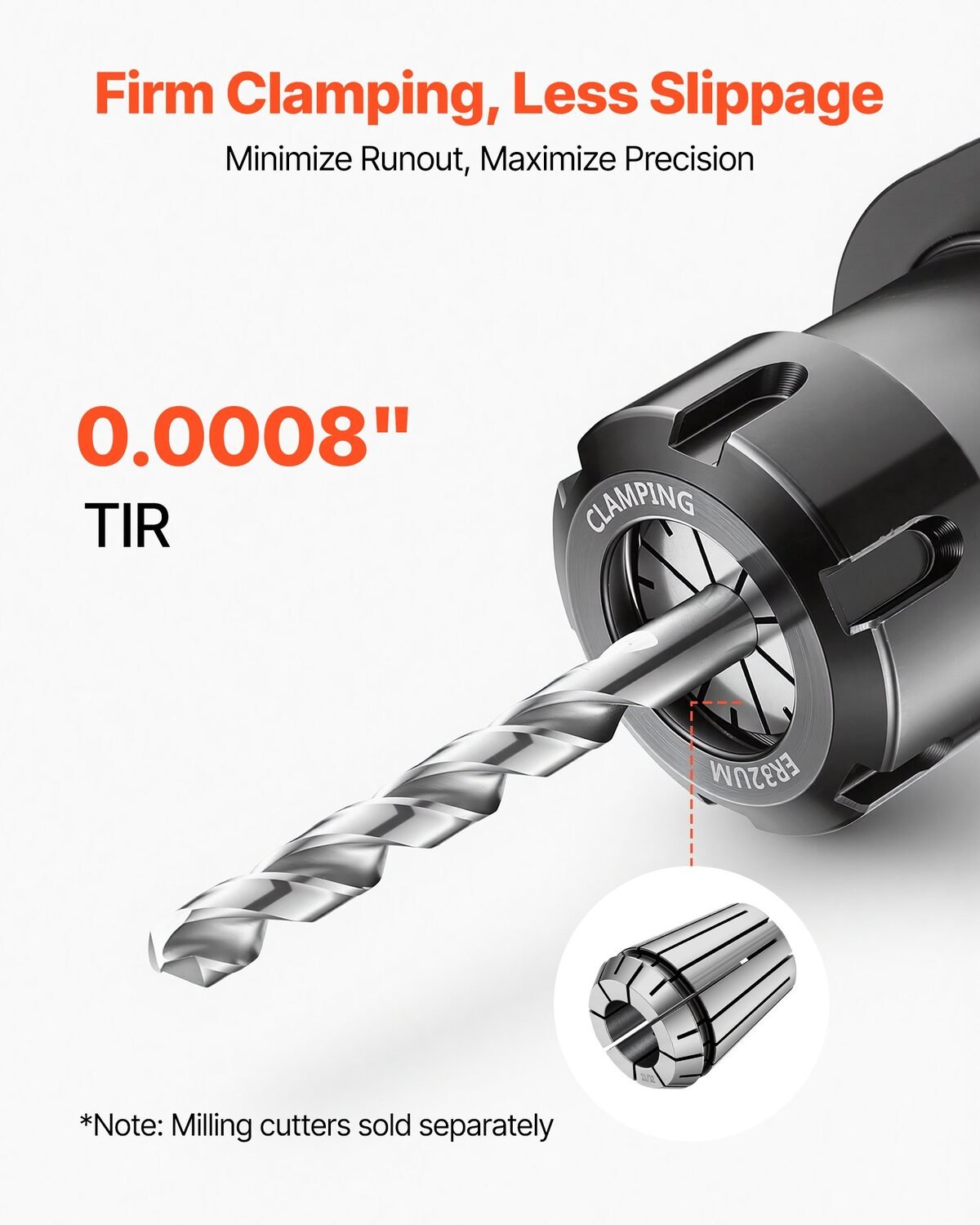

TIR (ukupno očitanje komparatora) pokazuje koliko alat baca pri okretanju. Mjeri se komparatorom na probnom trnu. Manja brojka znači manje bacanje, ravniju površinu i dulji vijek glodala. Vrijednosti od 0,01 do 0,02 mm, kakve navodi proizvođač, odgovaraju preciznoj radionici; za usporedbu, obična stezna glava bušilice baca osjetno više.
Savjeti za upotrebu
- ER čahuru prvo utisnite u maticu dok ne klikne, pa tek onda maticu navijte na držač. Ako čahuru stavite u držač pa maticu preko nje, neće se pravilno izvlačiti.
- Ne stežite praznu čahuru: bez drške unutra se lamele trajno deformiraju.
- Drška mora ući barem do dvije trećine duljine čahure.
- Konus i čahuru brišite prije svakog stezanja; strugotina u konusu je najčešći uzrok bacanja.
- Brzina: držač CAT40 iz ponude predviđen je do 4000 o/min, što nije za brzohodna vretena.
Uz čahure treba dobar oslonac obratka; o tome je vodič strojni škripac za bušilicu i glodalicu, a za mjerenje pomaka DRO digitalno očitanje.
Česta pitanja
Mogu li ER32 čahure staviti izravno u vreteno glodalice?
Ne. ER čahure uvijek idu u držač s maticom, a držač ima konus prema vretenu (R8, MK, CAT40 i drugi).
Je li CAT40 isto što i BT40?
Nije. Izgledaju slično, ali imaju različite prirubnice i navoje za vučni vijak. Provjerite u uputama stroja koji sustav ima.
Drže li colne ER čahure metrička glodala?
Uglavnom da, jer ER čahura stegne raspon od oko 0,5 do 1 mm ispod nazivne mjere. Kod 5C i R8 čahura raspon je vrlo uzak, pa colna čahura ne drži dobro metričku dršku.
Koji ER sustav uzeti za hobi glodalicu?
ER32 je najčešći kompromis: pokriva drške od 1,6 do 20,6 mm i za njega postoji najviše držača. ER16 je za male alate i graviranje, ER40 za veće alate.
Što su 5C čahure?
Duge čahure s vanjskim navojem koje se uvlače u steznu glavu tokarilice, diobeni aparat ili blok i stežu obradak ili alat.
Prvo provjerite koji konus ima vaš stroj, a onda izaberite set. Za većinu glodalica i tokarilica s ER držačem to je set ER32, za glodalicu s R8 vretenom set R8, a za tokarilicu sa steznom glavom za čahure set 5C. Ostali pribor za stezanje nađete u kategoriji Stezanje.
