DRO digitalno očitanje za tokarilicu i glodalicu: kako izabrati duljine mjerila
Autor Jan Profimajstor - 09.10.2026. - 0 komentara

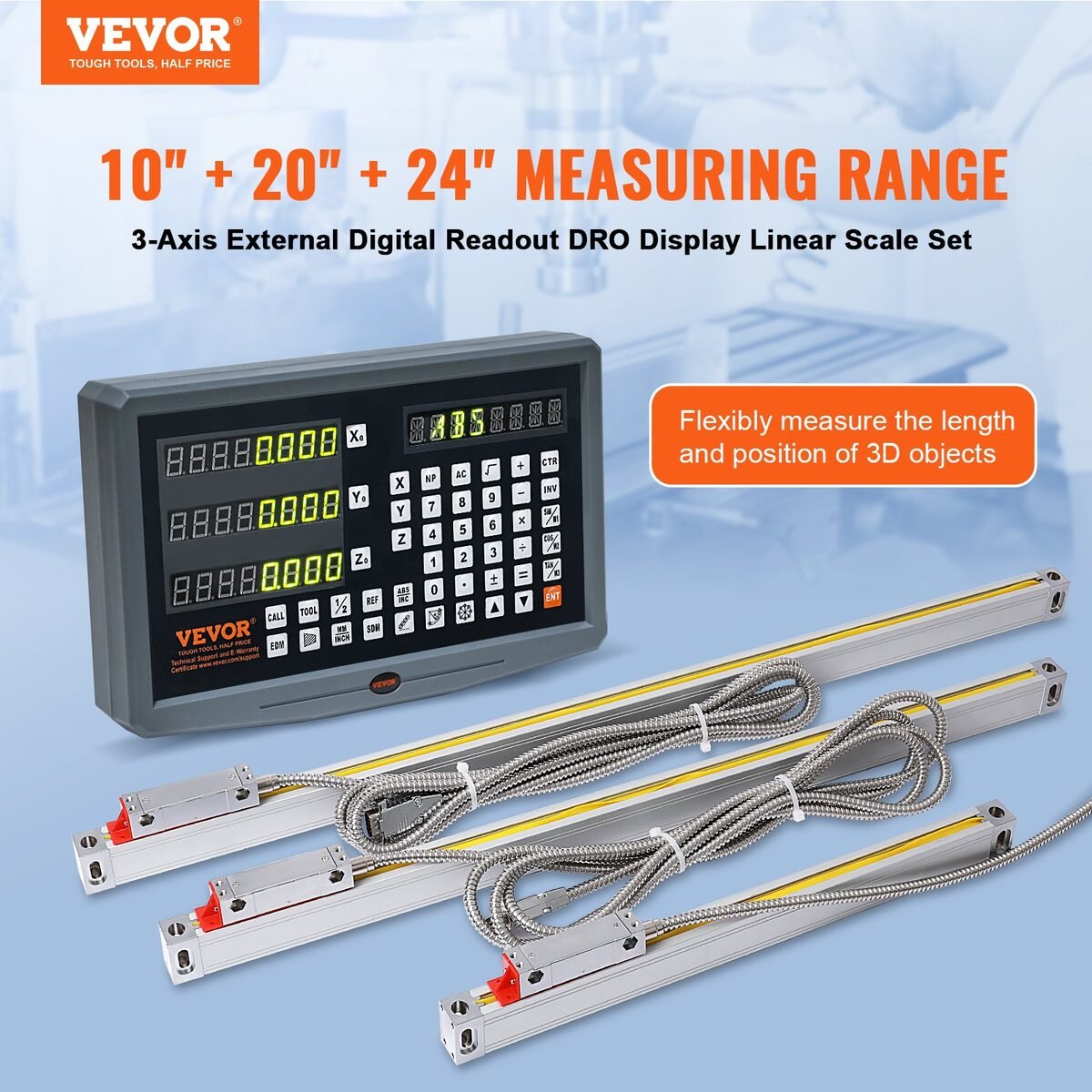

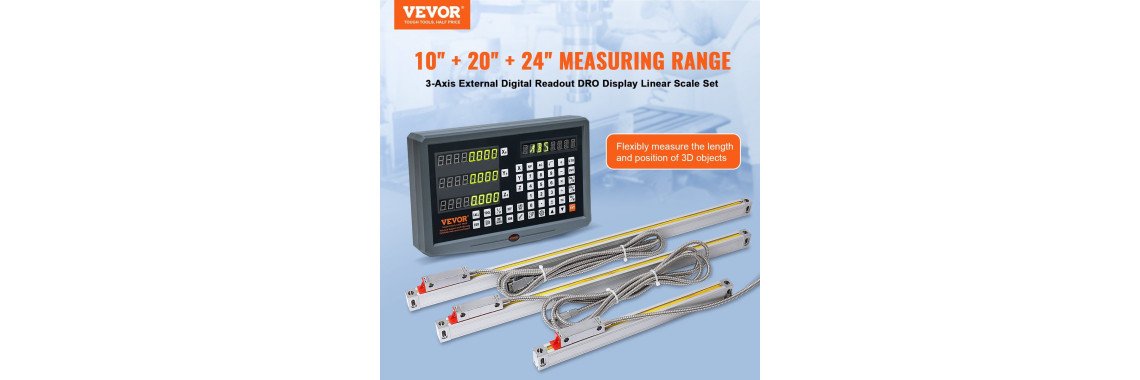

Na staroj tokarilici ili glodalici mjera se čita s bubnjića na ručici: okrenete ručku, brojite podjele i pazite na zračnost vretena koja se pojede pri promjeni smjera. Jedan krivo izbrojani krug i komad je škart. Digitalno očitanje (DRO) taj posao preuzima: na svaku os montira se linearno mjerilo, a zaslon pokazuje stvarni položaj stola ili nosača alata. DRO komplet za tri osi s mjerilima 250, 500 i 600 mm jedan je od dva kompleta koja nudimo, a razlikuju se upravo po duljinama mjerila.
Proizvodi iz ovog vodiča — cijena i dostupnost
Digitalni mjerni sustav za 3 osi (DRO) s linearnim mjerilima 250, 500 i 600 mm, rezolucija 5 µm
Digitalni mjerni sustav za 3 osi (DRO) s linearnim mjerilima 400, 450 i 950 mm, rezolucija 5 µm
Ovaj vodič je za strojobravare i hobiste koji imaju vlastiti stroj: što DRO zapravo mjeri, kako odrediti koje duljine trebate i na što paziti pri montaži.
Što DRO mjeri, a što ne
Linearno mjerilo je optička letva s glavom koja klizi po njoj. Glava se veže za pokretni dio stroja (stol, saonice, nosač), a letva za nepokretni. Zato DRO pokazuje stvarni pomak stola, neovisno o vretenu. Zračnost vretena i istrošena matica više ne utječu na očitanje.
DRO ne popravlja stroj: ako vodilice imaju zračnost ili se stol giba ukoso, mjerilo će to vjerno pokazati, ali neće ispraviti. Prije montaže zato je dobro podesiti klinove vodilica.
Kako odabrati duljine mjerila
Pravilo je jednostavno: mjerni hod mjerila mora biti jednak ili malo veći od hoda osi. Kraće mjerilo ne pokriva cijeli hod, a predugo ne stane na stroj. Postupak:
- Pomaknite os do jednog graničnika i označite položaj.
- Pomaknite je do drugog graničnika i izmjerite razmak. To je hod osi.
- Izmjerite i slobodno mjesto za montažu uz tu os, jer je kućište mjerila dulje od njegova mjernog hoda zbog krajnjih kapa i nosača.
- Ponovite za svaku os.
Na glodalici je najdulja os obično uzdužni hod stola (X), zatim poprečni (Y), a najkraća okomita (Z). Na tokarilici je najdulja os uzdužna, uz postolje (Z), a kratka poprečna, na saonicama (X).
| Komplet | Mjerila (mjerni hod) | Primjer upotrebe |
|---|---|---|
| DRO 250 / 500 / 600 mm | 250, 500 i 600 mm | manja i srednja glodalica: stol 600 ili 500 mm, ostale osi do 250 mm |
| DRO 400 / 450 / 950 mm | 400, 450 i 950 mm | tokarilica s dužim postoljem (uzdužno 950 mm) ili glodalica s dugim stolom |
Ako je hod neke osi dulji od najduljeg mjerila u kompletu, treba drugi komplet. Ako je kraći, uzima se prvo veće mjerilo koje stane.

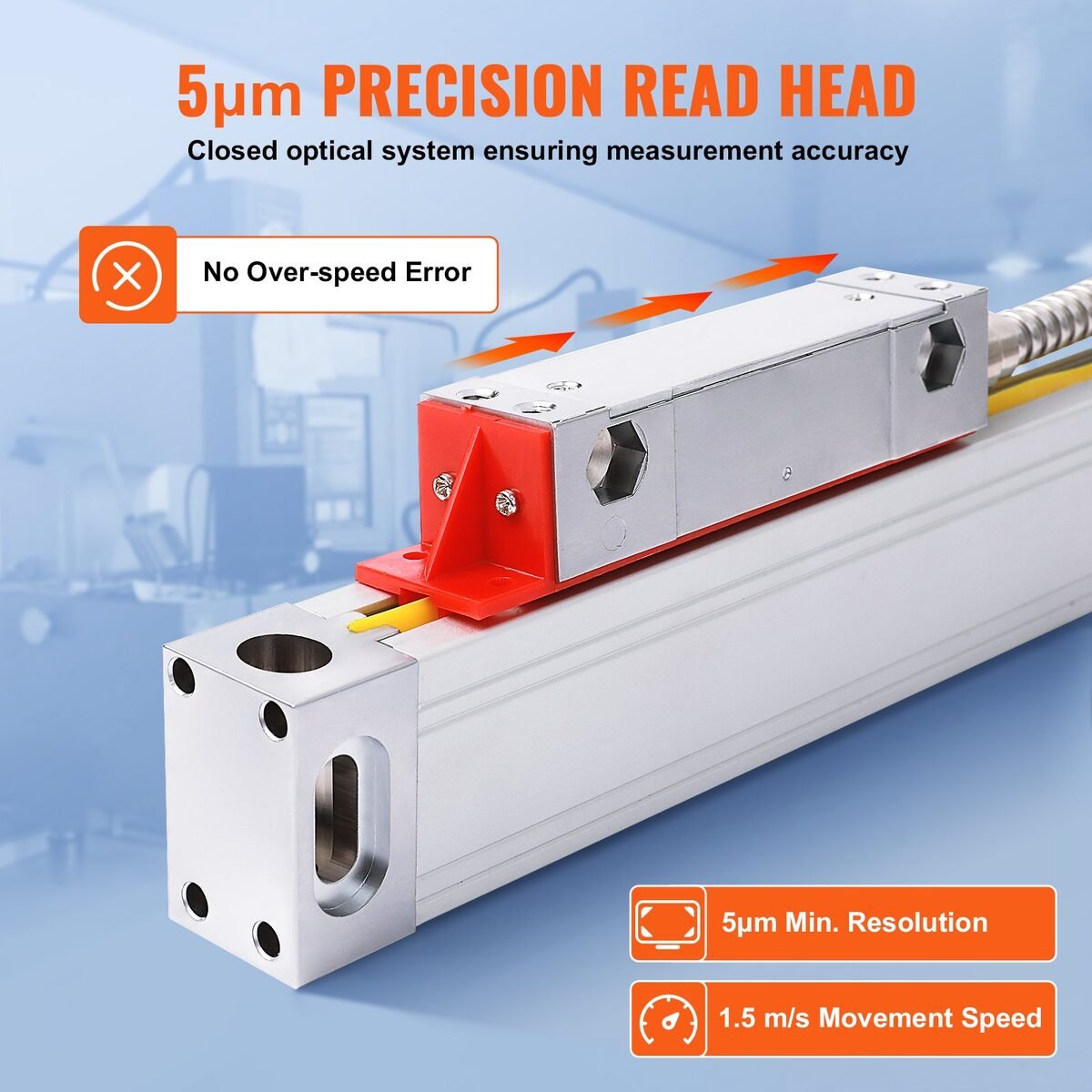

Što znači 5 µm
Razlučivost 5 µm (0,005 mm) je najmanji korak koji zaslon prikazuje. To nije isto što i točnost, koja govori koliko se prikazana vrijednost može razlikovati od stvarne na cijeloj duljini. Proizvođač za točnost u opisu navodi ±15 µm, a na drugom mjestu i do 0,1 mm na mjerilu od 600 mm; za radionicu je to razlika između preciznog posla i grubog pozicioniranja, pa se kritične mjere i dalje provjeravaju mikrometrom.
Glava podnosi brzinu pomaka do 1,5 m/s, što je više nego što ručno okretanje ručice ikada postigne.
Funkcije zaslona koje štede vrijeme
- Nuliranje svake osi na rubu komada ili referentnoj točki.
- mm i inči na jedan pritisak, korisno za starije nacrte.
- Bušenje po krugu: upišete promjer i broj rupa, a zaslon vodi do svake.
- Bušenje po pravcu pod kutom, rezanje luka i mjerenje konusa.
- 200 pomoćnih ishodišta za seriju istih komada.
- Pamćenje kod nestanka struje i nelinearna korekcija pogreške mjerila.
Montaža
- Mjerilo se može postaviti vodoravno ili okomito.
- Proizvođač traži da odstupanje od paralelnosti s vodilicom bude manje od 0,1 mm cijelom duljinom; provjerite komparatorom.
- Na neobrađenoj površini stroja ispod mjerila stavite podloške da ne bude izvijeno.

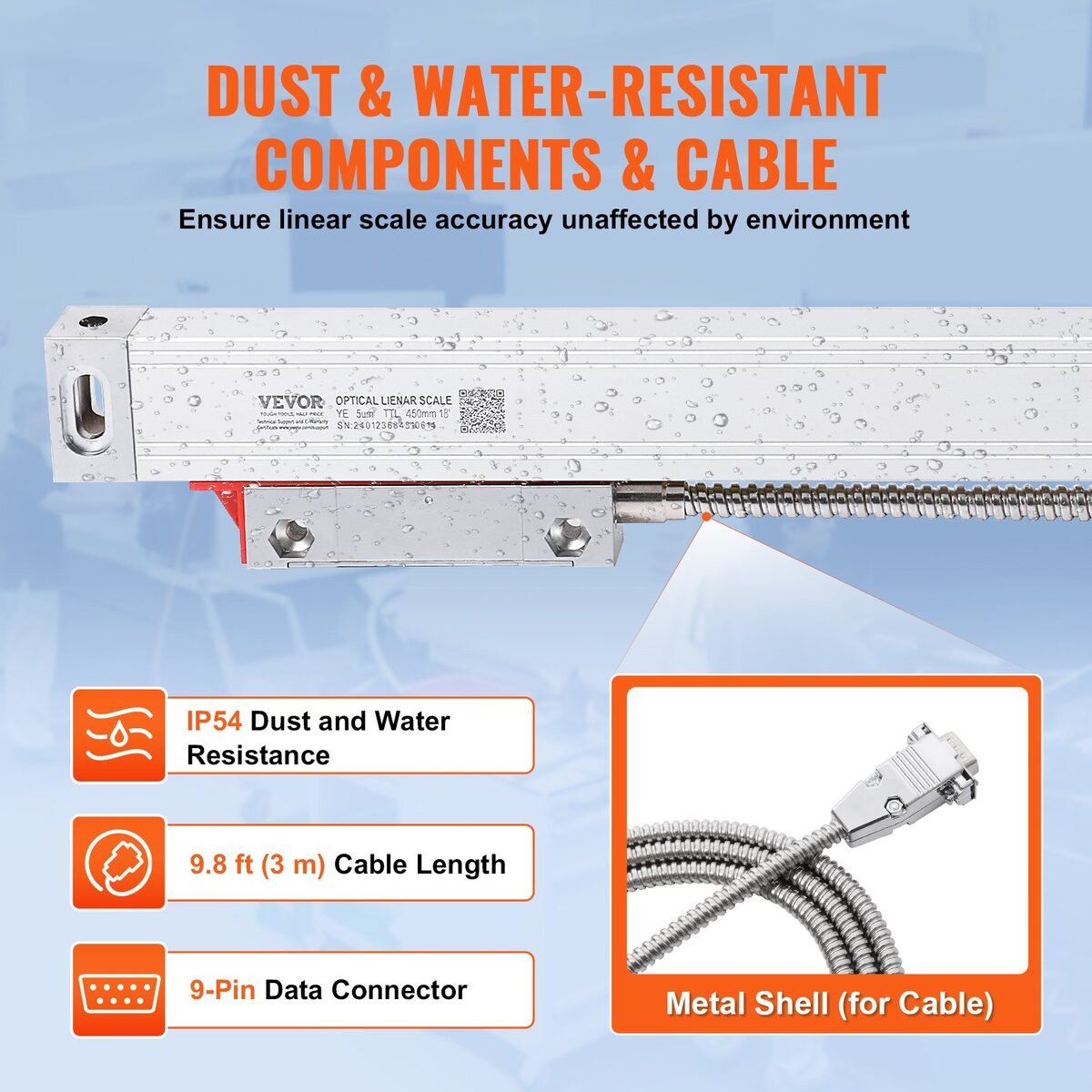

- Mjerilo postavite tako da strugotina i emulzija ne padaju na brtvu. Brtva je dvostruka, a mjerilo ima zaštitu IP54 od prašine i prskanja, ali poklopac nad letvom nikad ne škodi.
- Kabeli su dugi 3 m, u metalnom plaštu, s 9-pinskim priključkom.
Zaslon radi na 80–230 V. Za stezanje komada na glodalici pogledajte i vodič strojni škripac za bušilicu i glodalicu, a za izbor stroja tokarilica za metal.
Česta pitanja
Treba li za tokarilicu DRO s tri osi?
Za tokarilicu su dovoljne dvije osi, uzdužna i poprečna. Treće mjerilo iz kompleta može se ugraditi na gornje saonice ili ostati rezerva.
Što ako je hod osi dulji od mjerila?
Tada mjerilo ne pokriva cijeli hod. Uzmite komplet s duljim mjerilom; za uzdužnu os tokarilice to je komplet s mjerilom od 950 mm.
Kolika je razlučivost?
Zaslon prikazuje korak od 5 µm, odnosno 0,005 mm. Točnost na cijeloj duljini je manja od razlučivosti, pa se kritične mjere i dalje provjeravaju mikrometrom.
Smeta li emulzija i strugotina?
Mjerila imaju dvostruku brtvu i zaštitu IP54 od prašine i prskanja, ali ih treba postaviti tako da strugotina ne pada izravno na brtvu.
Prvi tjedan s DRO-om obično završi pitanjem kako se dosad radilo bez njega. Izmjerite hodove osi pa izaberite komplet 250 / 500 / 600 mm za manju glodalicu ili komplet 400 / 450 / 950 mm za dulji stroj. Ostalu mjernu opremu nađete u kategoriji Mjerenje i kontrola.
