Strojni škripac za bušilicu i glodalicu: kada je dovoljan običan, a kada treba precizni

Komad koji se pri bušenju drži rukom prije ili poslije se zavrti sa svrdlom. U boljem slučaju završi s ogrebotinom i kosom rupom, u najgorem s ozlijeđenom rukom. Zato obradak na stupnoj bušilici i glodalici uvijek ide u škripac pričvršćen za stol stroja.

Strojni škripci nisu svi isti. Onaj za stupnu bušilicu je jednostavan i jeftin; precizni škripac za glodalicu ima kaljene čeljusti, zatvoreno vreteno i silu stezanja nekoliko puta veću. Ovaj vodič objašnjava razliku i kako odabrati škripac prema poslu koji radite. O samoj bušilici pisali smo u vodiču stolna bušilica.

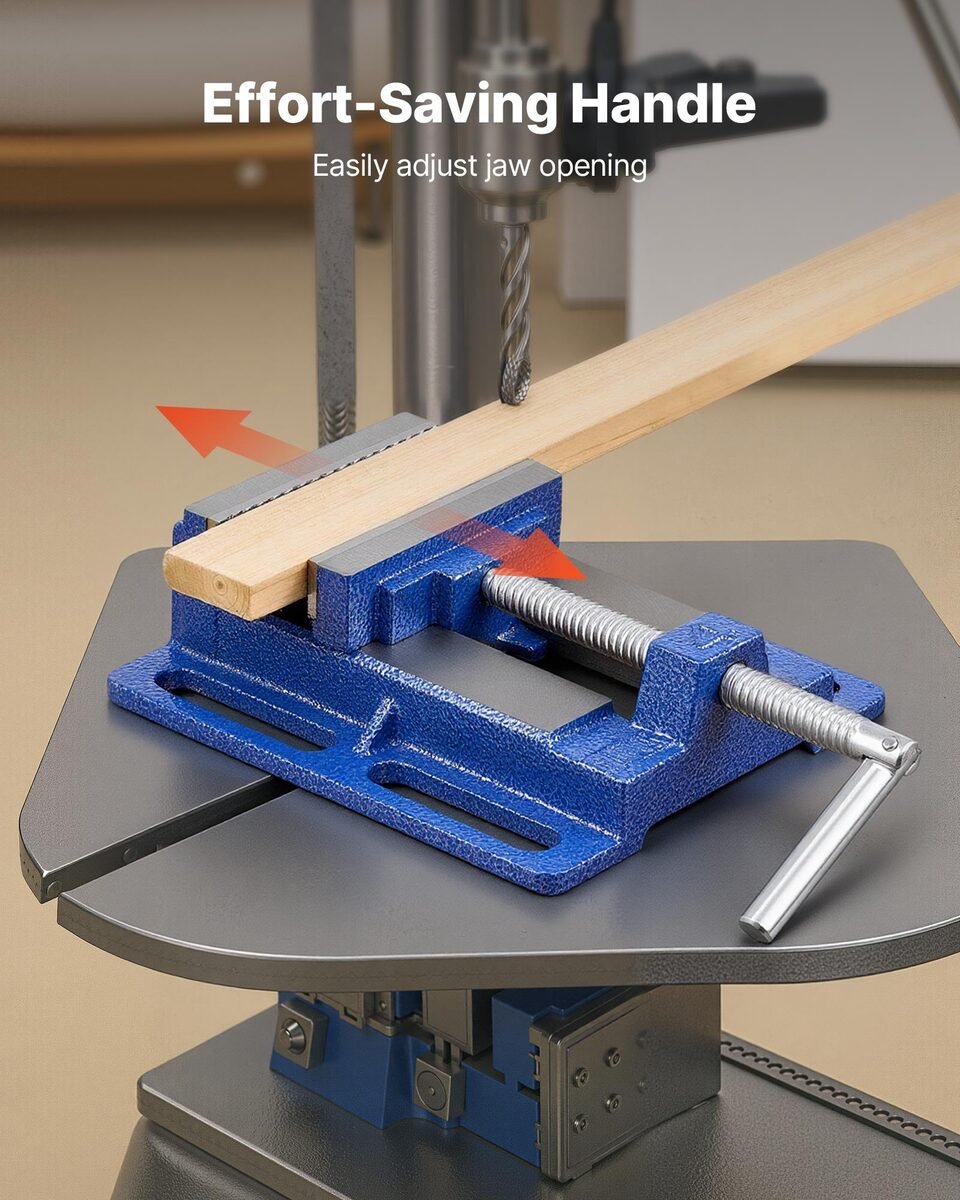

Škripac za stupnu bušilicu

Tijelo je od lijevanog željeza, čeljusti su nazubljene da obradak ne klizi, a stezanje ide vretenom s ručkom. Proizvođač za naše modele navodi silu stezanja do 7 kN. Na bočnim stranama su dugi utori kroz koje se škripac vijcima ili steznim pločama pričvrsti za utore stola bušilice. Za bušenje rupa u metalu, drvu i plastici to je dovoljno.

• škripac s čeljustima 4 cola — za manji stol stupne bušilice i manje komade.
• škripac s čeljustima 6 cola — za šire komade, profile i daske.
• križni škripac s čeljustima 6 cola — dvije ručke pomiču obradak naprijed-natrag i lijevo-desno (osi X i Y), pa se više rupa u nizu buši bez otpuštanja. Proizvođač ga navodi i za lakše glodanje na bušilici.

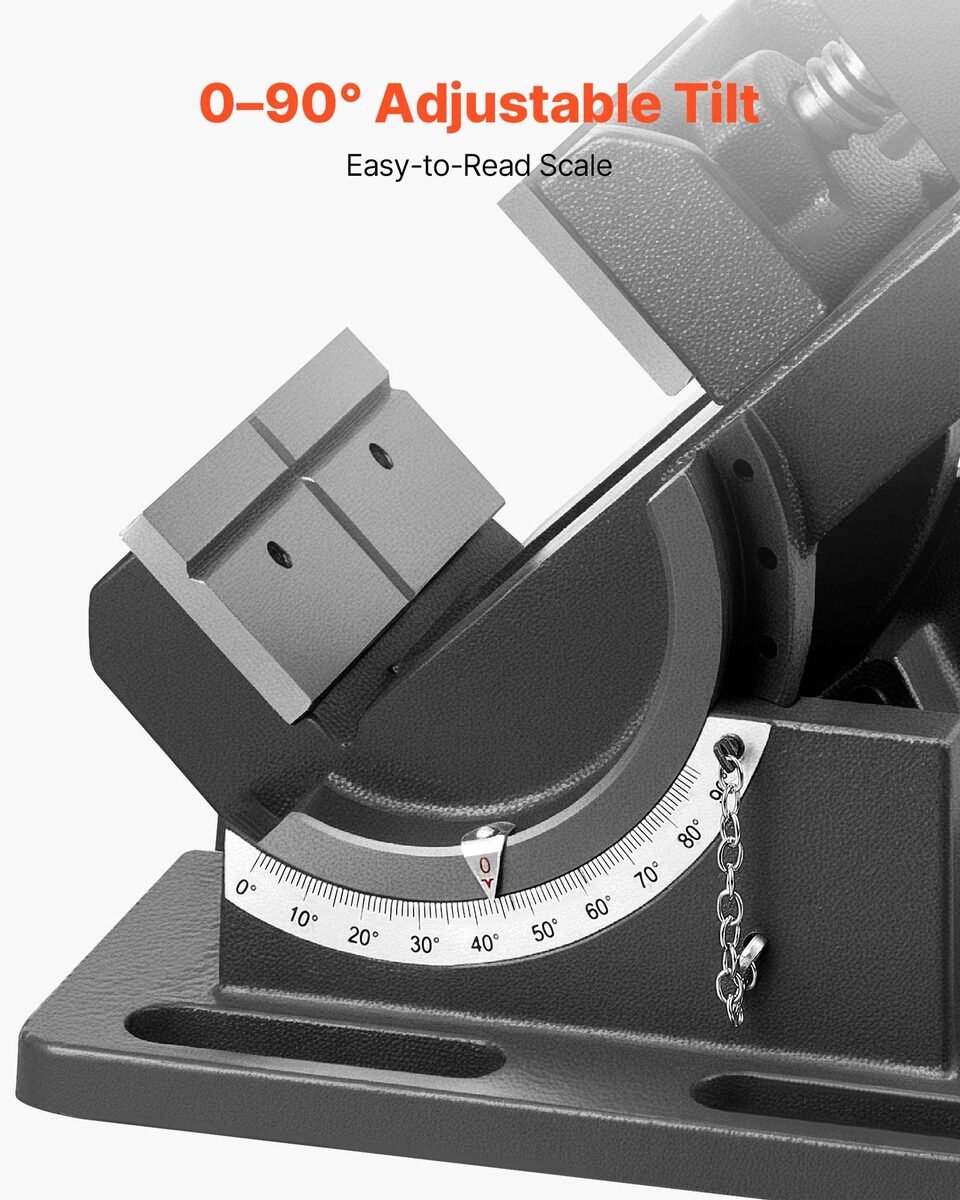

• nagibni škripac 0–90° — čeljusti se zakreću po skali, za bušenje rupa pod kutom.

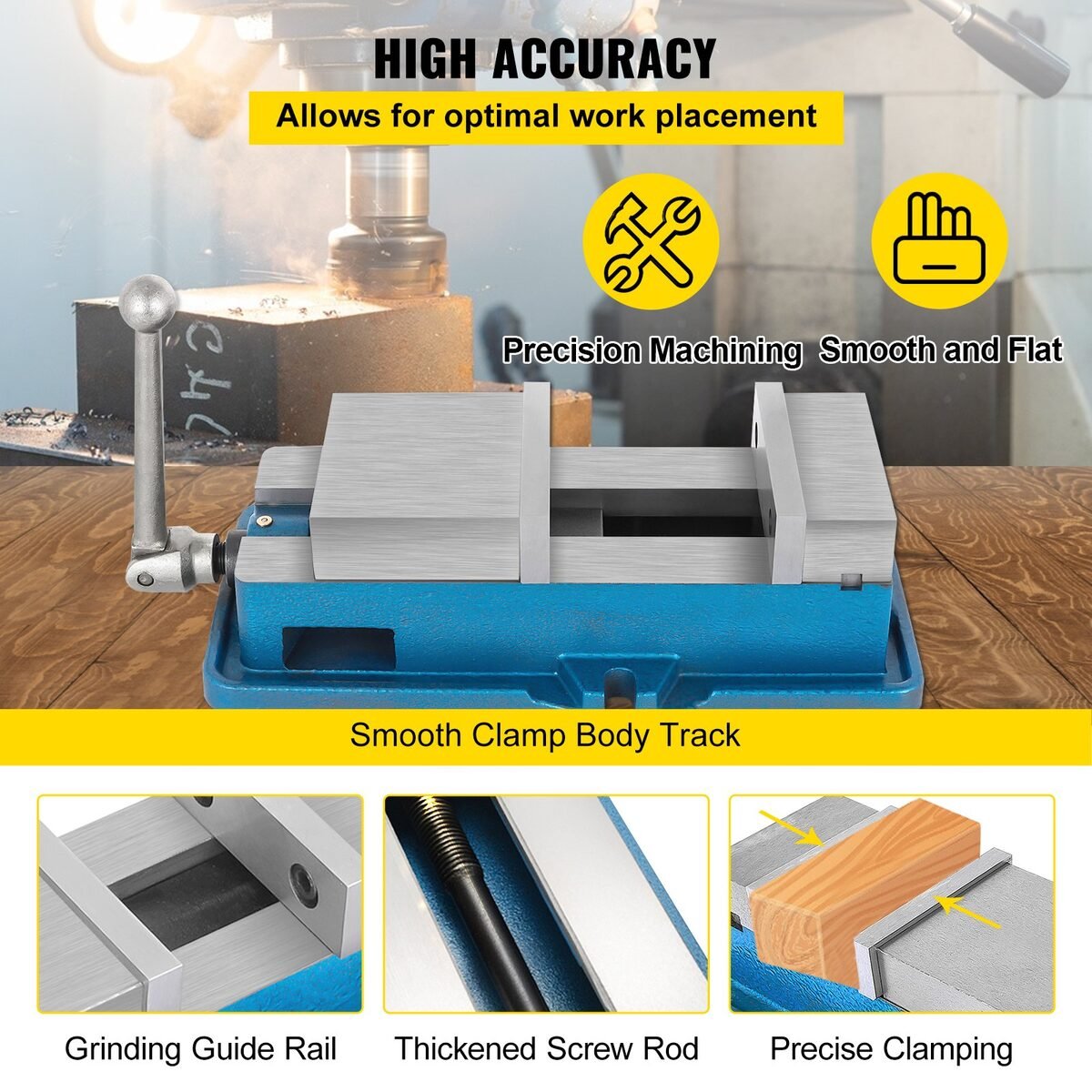

Precizni škripac za glodalicu

Na glodalici obradak trpi bočne sile, a mjere se drže u stotinkama milimetra. Tu običan škripac ne zadovoljava: čeljusti se pod opterećenjem podižu, obradak „pliva”, a površina postane valovita. Precizni škripac to rješava na tri načina:

• sustav s pritiskom prema dolje (lock-down) — pri stezanju pomična čeljust pritišće obradak prema podlozi, pa se ne podiže;
• kaljene čeljusti od čelika 45 i brušene vodilice; čeljusti se skidaju i mogu zamijeniti mekim ili profiliranim;
• zatvoreno vreteno, zaštićeno od strugotine.

Proizvođač navodi paralelnost i okomitost unutar 0,002 cola (oko 0,05 mm).

Usporedite: škripac za bušilicu steže do 7 kN, precizni tri do četiri puta jače. To je razlika između bušenja rupe i glodanja utora.

Kako odabrati veličinu

1. Stol stroja — škripac mora stati na stol tako da ostane mjesta za stezne ploče i hod stola. Za malu stupnu bušilicu 4 cola, za veći stol 5 ili 6 cola.
2. Najveći obradak — otvor čeljusti mora primiti najširi komad koji obrađujete.
3. Visina ispod vretena — škripac podigne obradak; na maloj bušilici visoki škripac može pojesti hod do svrdla.

Montaža i rad

• Škripac uvijek pričvrstite za stol stroja vijcima ili steznim pločama — ne držite ga rukom.
• Obradak podložite paralelnim podloškama ili otpadnim drvetom, da svrdlo ne uđe u škripac.
• Kod preciznog škripca prije glodanja komparatorom poravnajte nepomičnu čeljust s osi stola.
• Vodilice i vreteno čistite od strugotine i lagano podmažite.

Česta pitanja

Mogu li škripcem za bušilicu glodati?

Za lakše poslove križni škripac može poslužiti, ali za preciznu obradu metala bolji je precizni škripac s većom silom stezanja i sustavom pritiska prema dolje.

Koja je sila stezanja strojnih škripaca?

Škripci za bušilicu do 7 kN, precizni škripci za glodalicu od 19 do 29 kN, ovisno o veličini.

Čemu služi križni škripac?

Pomiče obradak u dvije osi ručkama, pa se rupe u nizu ili utori rade bez ponovnog stezanja.

Kako pričvrstiti škripac za stol bušilice?

Vijcima ili steznim pločama kroz utore na škripcu i u stolu stroja.

Dobar škripac čini stroj točnijim nego što jest — i sigurnijim. Škripce naći ćete u kategoriji Stezanje, uz besplatnu dostavu; za tokarenje pogledajte i vodič tokarilica za metal.
