Rotacijski laser za gradilište, dvorište i unutarnje radove

Temelj kuće ili garaže, betonska ploča za nadstrešnicu, pad dvorišta prema odvodu, drenaža, ograda na kosom terenu ili spušteni strop u cijeloj etaži: svaki od tih poslova traži istu visinu na više mjesta udaljenih desetke metara. Crijevna vaga i libela na letvi rade, ali sporo i uz dvije osobe. Rotacijski laser postavi se jednom na sredinu gradilišta, a laserska zraka koja se vrti za 360° označi istu visinu svuda oko njega.

U ovom vodiču objašnjavamo kako radi rotacijski laser, domet, samonivelaciju i što dolazi u kompletu.

Kako radi rotacijski laser

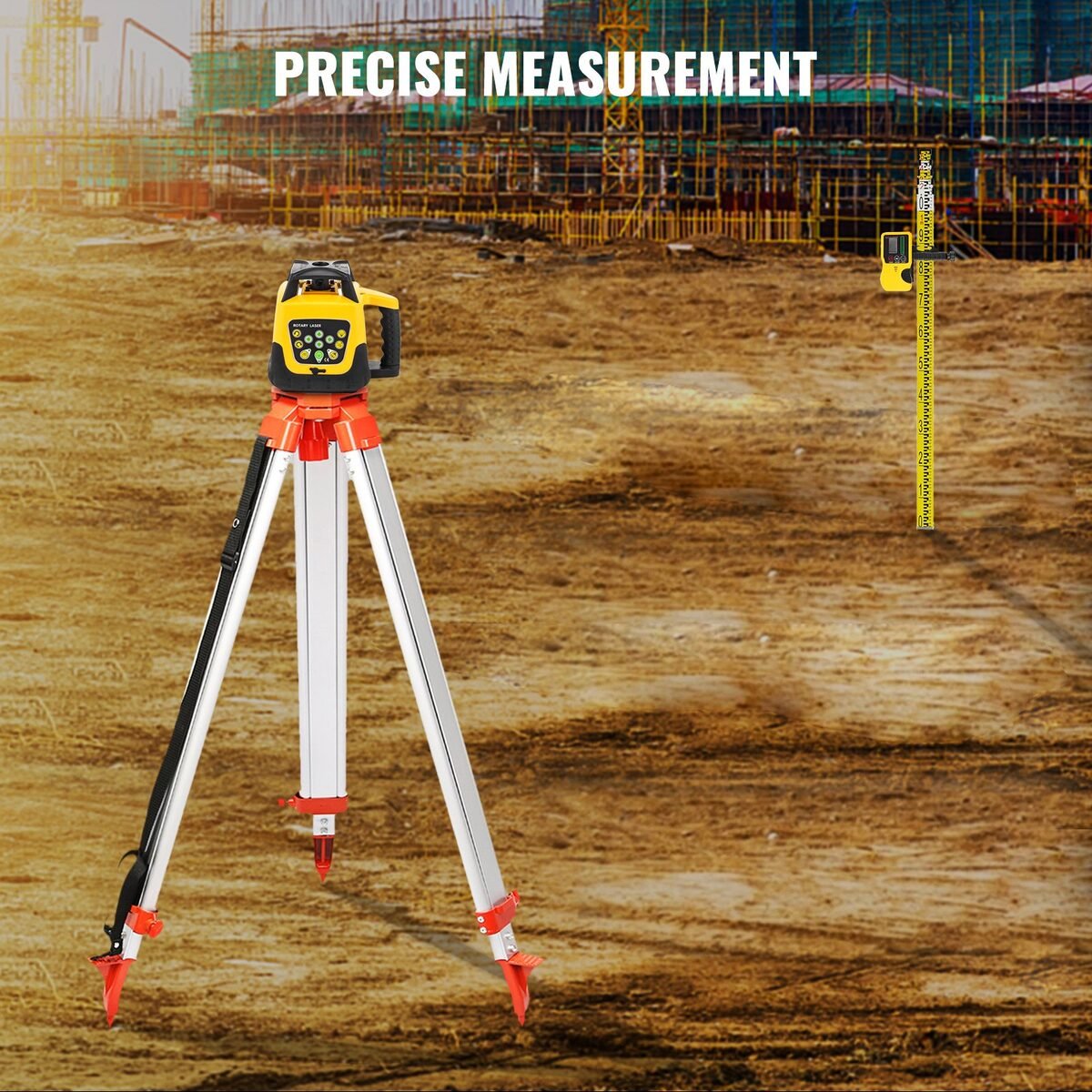

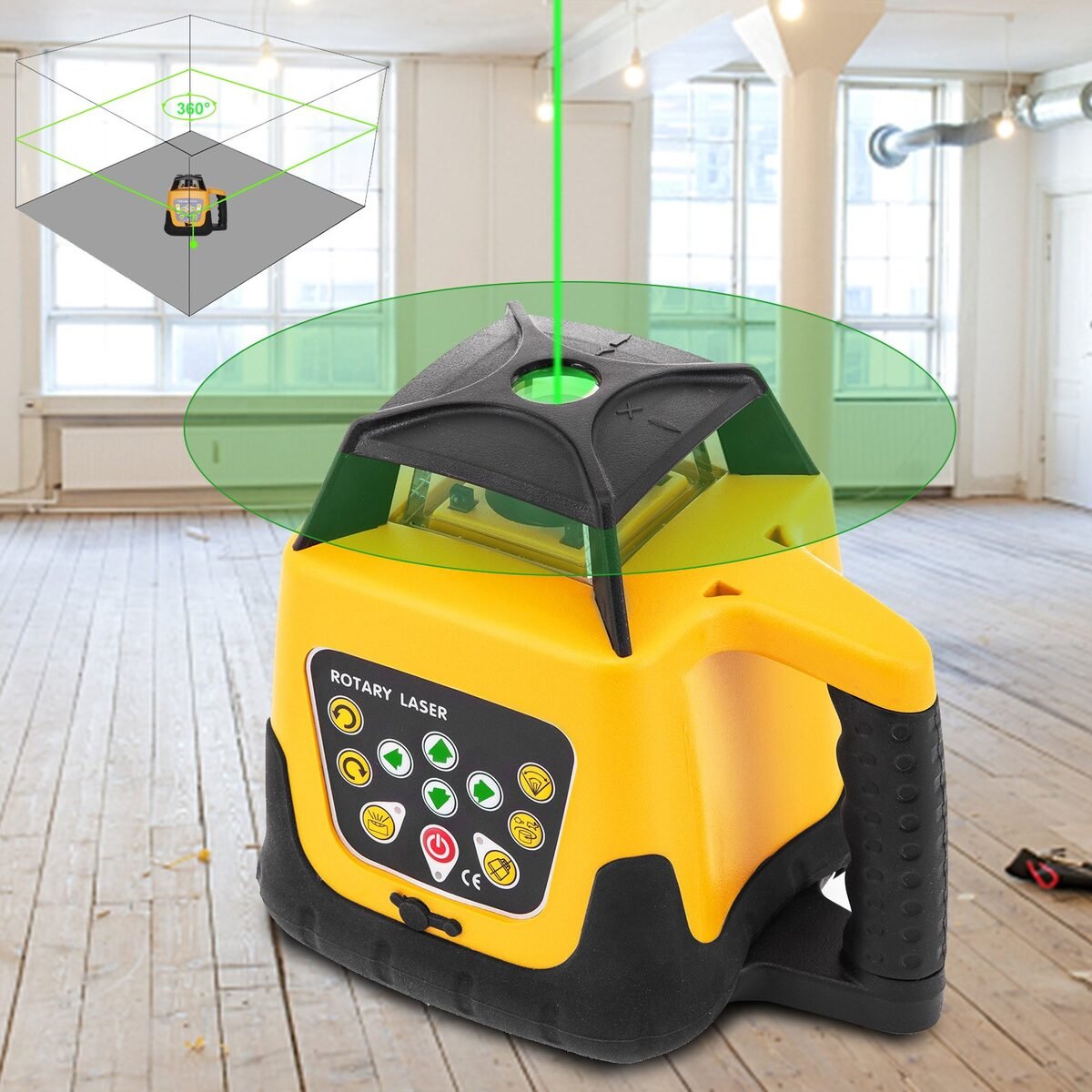

Glava lasera vrti se i crta vodoravnu ravninu u cijeloj prostoriji ili na gradilištu. U zatvorenom prostoru crvena ili zelena linija vidi se na zidovima, a vani, na suncu, zraku hvata prijemnik: pričvrsti se na mjernu letvu i pokazuje kad je točno u visini zrake. Očitanjem na letvi prenosi se visina s točke na točku, na primjer od praga kuće do dna iskopa.

Laser postavljen uspravno daje vodoravnu ravninu i okomitu točku prema stropu, a položen na bok okomitu ravninu, za zidove, pregrade i ravnanje stupova.

Samonivelacija

Laser se sam poravna ako je postavljen unutar ±3° ili ±5° od vodoravnog, ovisno o modelu. Laser se postavlja na stativ ili ravnu podlogu, a postoji i ručni način rada, bez samonivelacije.

Domet i izvedbe

Podaci su prema proizvođaču. Usmjereno skeniranje ograničava zraku na kut od 5 do 160°, pa je linija na zidu kraća i svjetlija. Brzina vrtnje podešava se do 600 okretaja u minuti.

Što je u kompletu

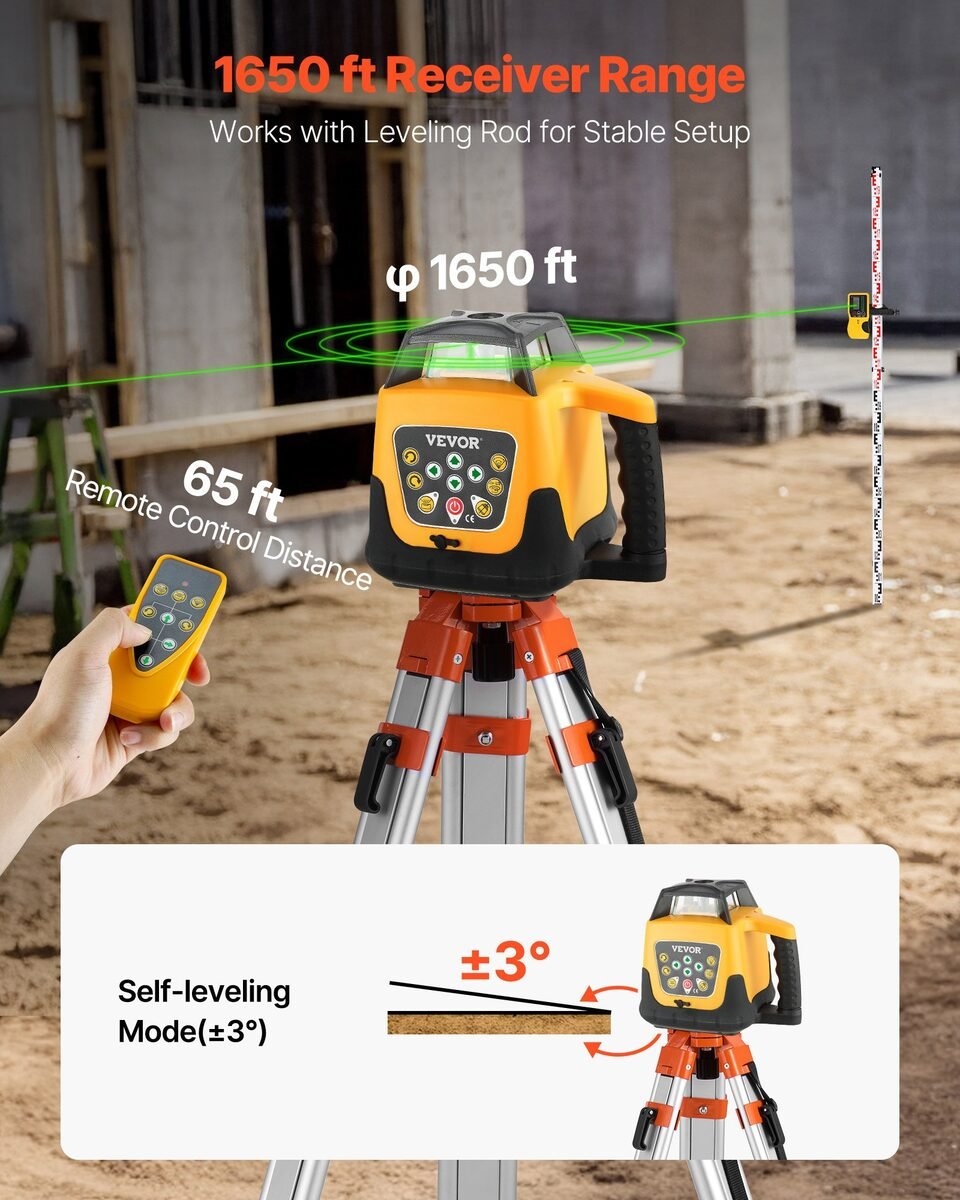

• Prijemnik s držačem — za rad vani i na velikim udaljenostima.
• Daljinski upravljač — upravlja laserom s udaljenosti do oko 20 m.
• Naočale i meta — naočale za lasersku zraku i meta s mjerilom.
• Stativ — aluminijski, visine od oko 70 do 175 cm, s navojem od 5/8 inča.
• Mjerna letva — teleskopska, do 2,74 ili 5 m.
• Kofer — za prijevoz i spremanje.

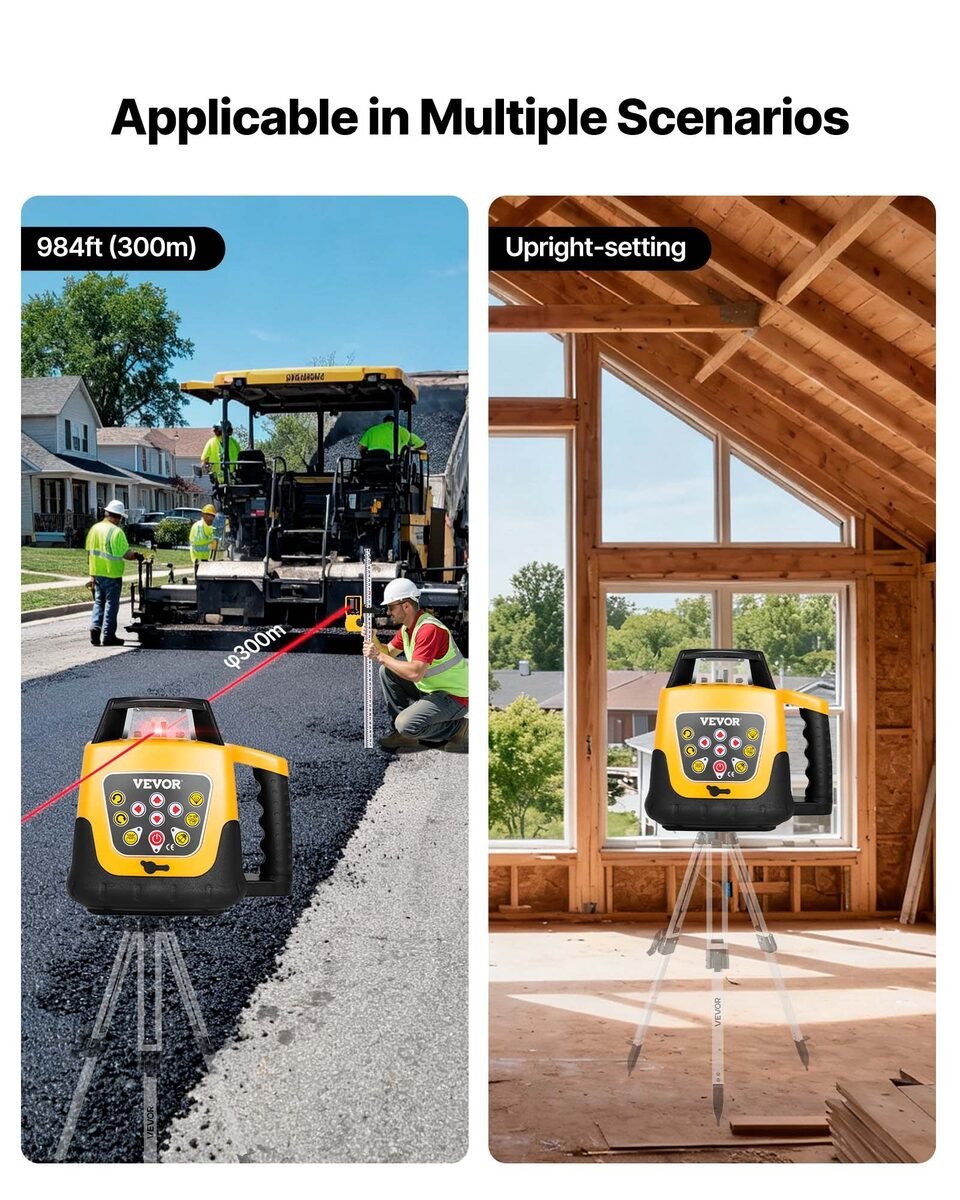

Primjena

• Iskop i temelji — ista dubina iskopa i visina oplate po cijelom obodu.
• Betonska ploča i dvorište — visina i pad za odvod vode.
• Ograda i potporni zid — ista visina stupova na kosom terenu.
• Unutarnji radovi — spušteni strop, pregradni zidovi, pločice i kuhinjski elementi u cijeloj etaži.

Kako prenijeti visinu

1. Postavljanje — stativ postavite na sredinu gradilišta, odakle laser vidi sve točke, i pričvrstite laser na navoj.
2. Uključivanje — pričekajte da se laser sam poravna i počne vrtjeti.
3. Referentna točka — letvu postavite na poznatu visinu, na primjer prag ili repere, i pomičite prijemnik dok ne pokaže visinu zrake. Zapišite očitanje.
4. Nova točka — letvu premjestite na mjesto koje mjerite i ponovno očitajte visinu zrake.
5. Razlika — razlika dvaju očitanja je razlika u visini između točaka; tako se odredi koliko još kopati ili nasuti.

Postupak je isti za deset ili sto točaka, a jedna osoba sama pomiče letvu.

Koji odabrati

• Unutarnji radovi, manje gradilište — laser s crvenom zrakom i dometom do 250 m.
• Zelena linija, veći domet — laser sa zelenom zrakom od 500 m.
• Kuća, dvorište, ograda — laser s daljinskim upravljačem i prijemnikom.
• Izvođač radova — komplet sa stativom, letvom i punjivim baterijama.

Naša ponuda

• Laseri: crveni, 100 m, crveni, 250 m, zeleni, 500 m.
• S daljinskim upravljačem: 300 m, 500 m.
• Kompleti sa stativom i letvom: 300 m, 500 m, 500 m, zeleni, letva 5 m.

Sve je u kategoriji Mjerenje i kontrola. Za betoniranje pogledajte vodič vibro ploča za zbijanje, a za ogradu vodič ograda bez betoniranja.

Česta pitanja

Vidi li se zraka vani na suncu?

Na većim udaljenostima vani se koristi prijemnik na letvi.

Koliki je domet?

Prema proizvođaču promjer od 100 do 500 m s prijemnikom.

Treba li laser ručno poravnati?

Ne, sam se poravna unutar ±3° ili ±5°.

Može li crtati okomitu liniju?

Da, kad se položi na bok.

Ista visina od temelja do ograde, bez crijevne vage i druge osobe. Pogledajte lasere u kategoriji Mjerenje i kontrola.
