Šest rupa raspoređenih po krugu prirubnice, kružni utor za vijak ili zaobljen kraj poluge — sve to na glodalici bez dodatnog pribora završi crtanjem i turpijom. S okretnim stolom obradak se pričvrsti na ploču koja se okreće ručicom preko pužnog prijenosa, pa glodalo ostaje na mjestu, a obradak se zakreće za točan kut. Za manje i srednje glodalice dobar izbor je okretni stol promjera 200 mm za vodoravnu i okomitu ugradnju, s pužnim prijenosom 1:90.
Proizvodi iz ovog vodiča — cijena i dostupnost
Rotacijski stol za glodalicu 200 mm, vodoravni i okomiti, pužni prijenos 1:90, MT3, 3 T-utora
Okretni stol za glodalicu za radionicu, 100 mm, 3-čeljusna stezna glava 80 mm, M10
Okretni stol za glodalicu za radionicu, nagibni, 100 mm, 4 utora
Okretni stol za glodalicu za radionicu, nagibni, 150 mm, 4-čeljusna stezna glava
Objašnjavamo kako se stolom dijeli krug, čemu služi okomita ugradnja i kako odabrati veličinu.
Što okretni stol radi
- Dijeljenje — rupe, zubi ili utori raspoređeni na jednakim kutovima po krugu.
- Kružni utori i lukovi — obradak se okreće dok glodalo reže, pa nastaje utor u obliku luka ili zaobljen rub.
- Glodanje pod kutom — obradak se zakrene za točan kut i glodalo radi ravnim pomakom.

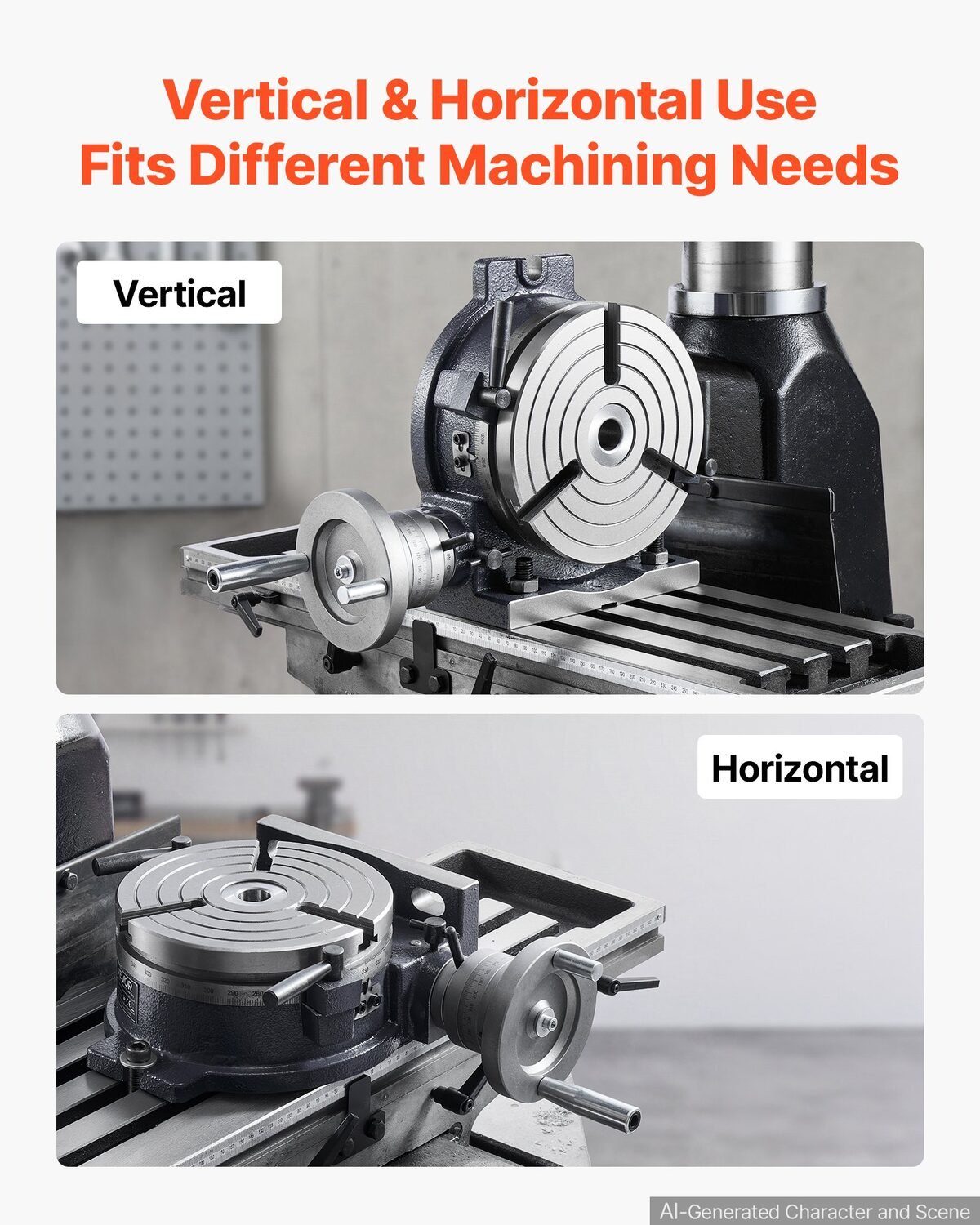

- Okomito, kao jednostavna podjelna glava — stol se postavi na bok, a obradak u steznoj glavi ili na šiljku, pa se glodaju plohe ili utori po obodu osovine.
Pužni prijenos i kako se računa dijeljenje
Ručica ne okreće ploču izravno, nego preko pužnog prijenosa. Omjer kaže koliko okretaja ručice treba za jedan puni okret ploče:
- kod omjera 1:90 jedan okretaj ručice zakrene ploču za 4°,
- kod omjera 1:36 jedan okretaj ručice zakrene ploču za 10°.

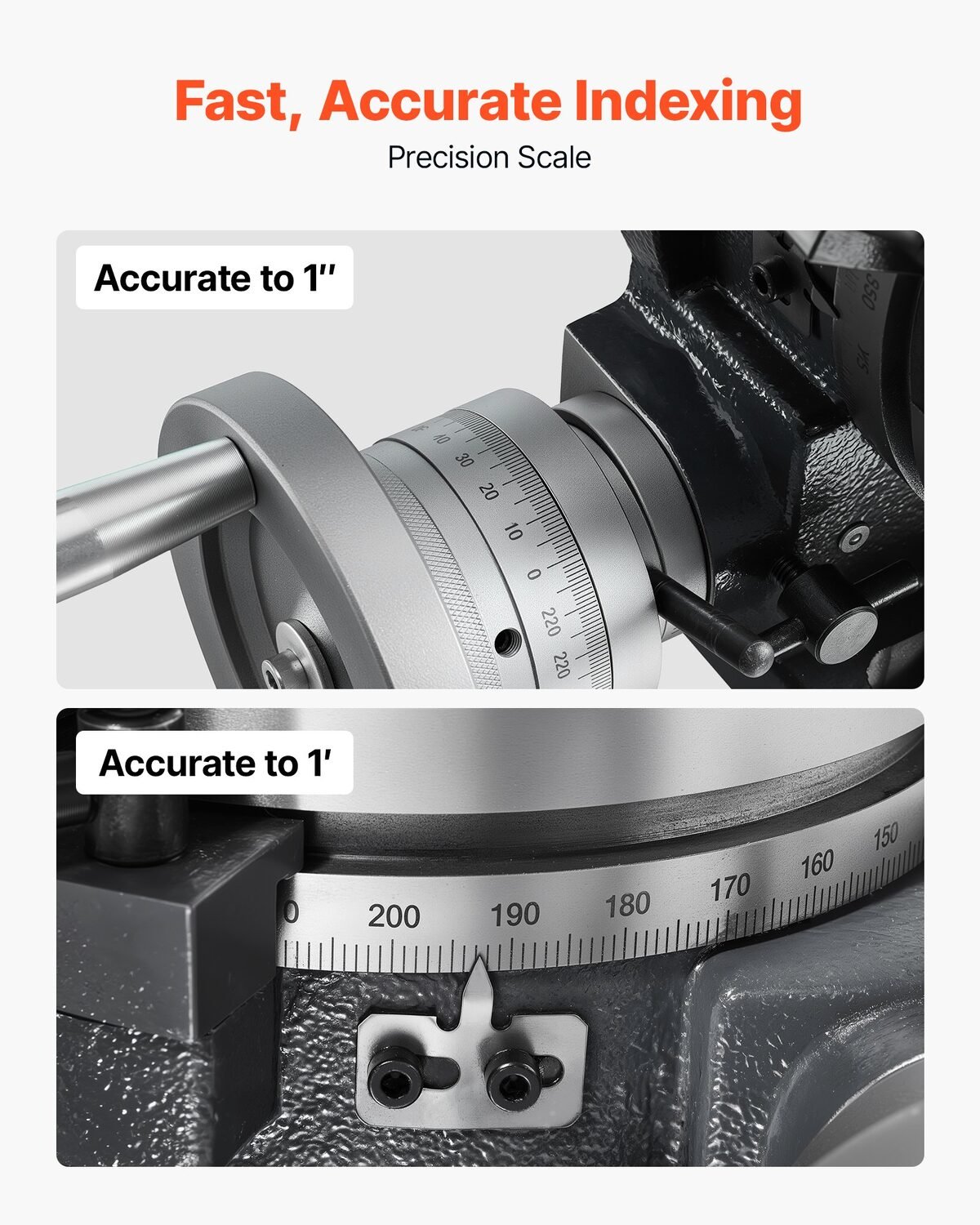

Primjer: šest rupa na krugu je 60° između rupa. Na stolu 1:90 to je 15 punih okretaja ručice, na stolu 1:36 šest okretaja. Za kutove koji nisu cijeli okretaji služi skala na ručici; stol od 100 mm s trostrukom steznom glavom prema proizvođaču ima 100 podjela na ručici i 360 na ploči. Kod stola od 200 mm proizvođač navodi očitanje ploče na 1° i ručice na 1'.
Koji promjer ploče
| Stol | Promjer ploče | Posebnost |
|---|---|---|

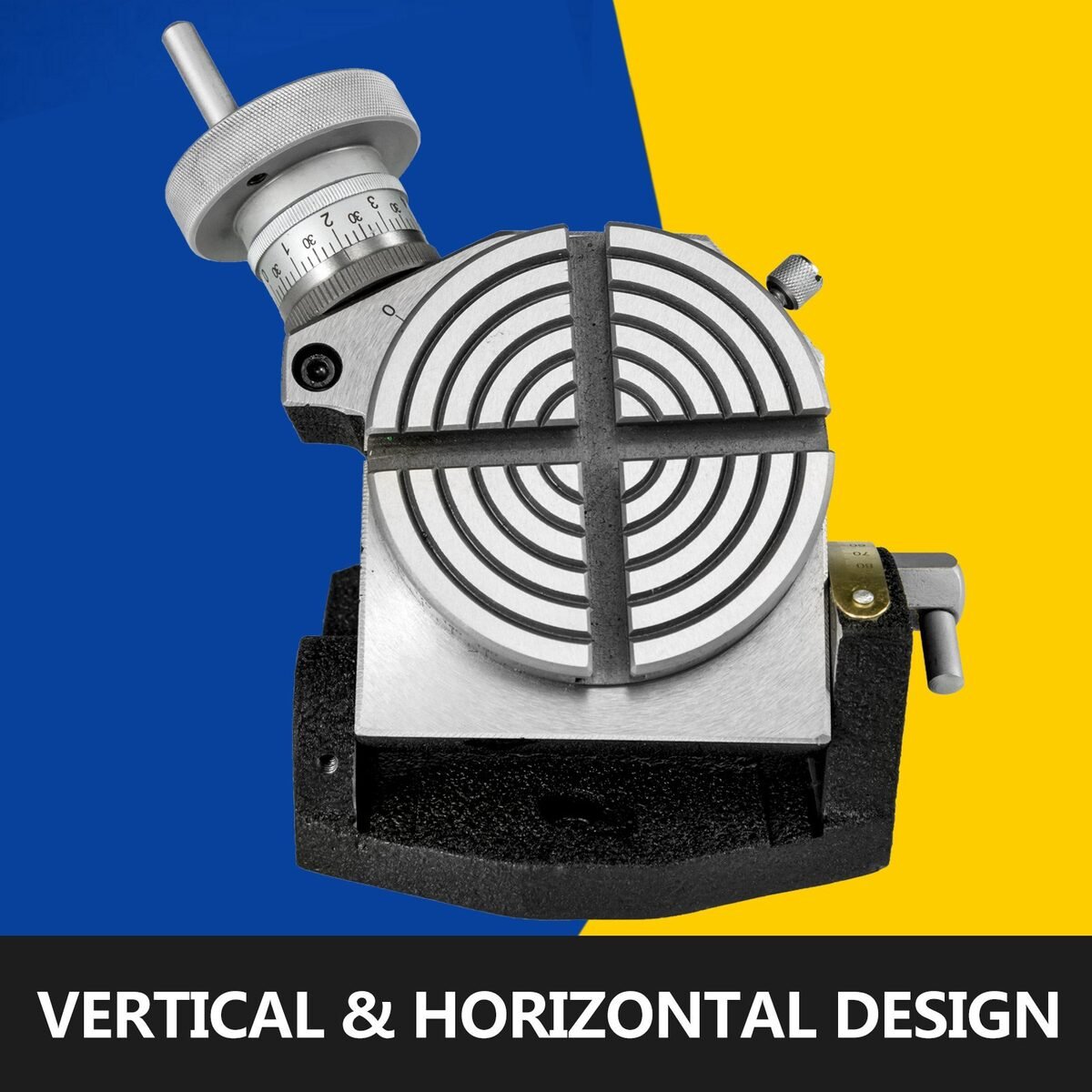

| 100 mm sa steznom glavom | 100 mm | trostruka stezna glava 80 mm, omjer 1:36, za male glodalice i bušilice |
| 100 mm, nagibni | 100 mm | 4 utora, ploča se i naginje |
| 150 mm, nagibni | 150 mm | uz četverostruku steznu glavu |
| 200 mm | 200 mm | omjer 1:90, 3 T-utora, središnji konus MT3 |
| HV8 | 203 mm (8 cola) | precizni, vodoravno i okomito, konus 3MT |
Pravilo je jednostavno: stol ne smije biti prevelik za glodalicu. Mora stati na radni stol stroja, ostaviti hod po osima i ne smije biti previsok, jer podiže obradak i smanjuje prostor do vretena. Za stolne mini glodalice prikladni su stolovi od 100 mm, za srednje glodalice 150–200 mm. Središnji konus (MT3) služi za trn kojim se obradak ili stol centrira.
Nagibni stol

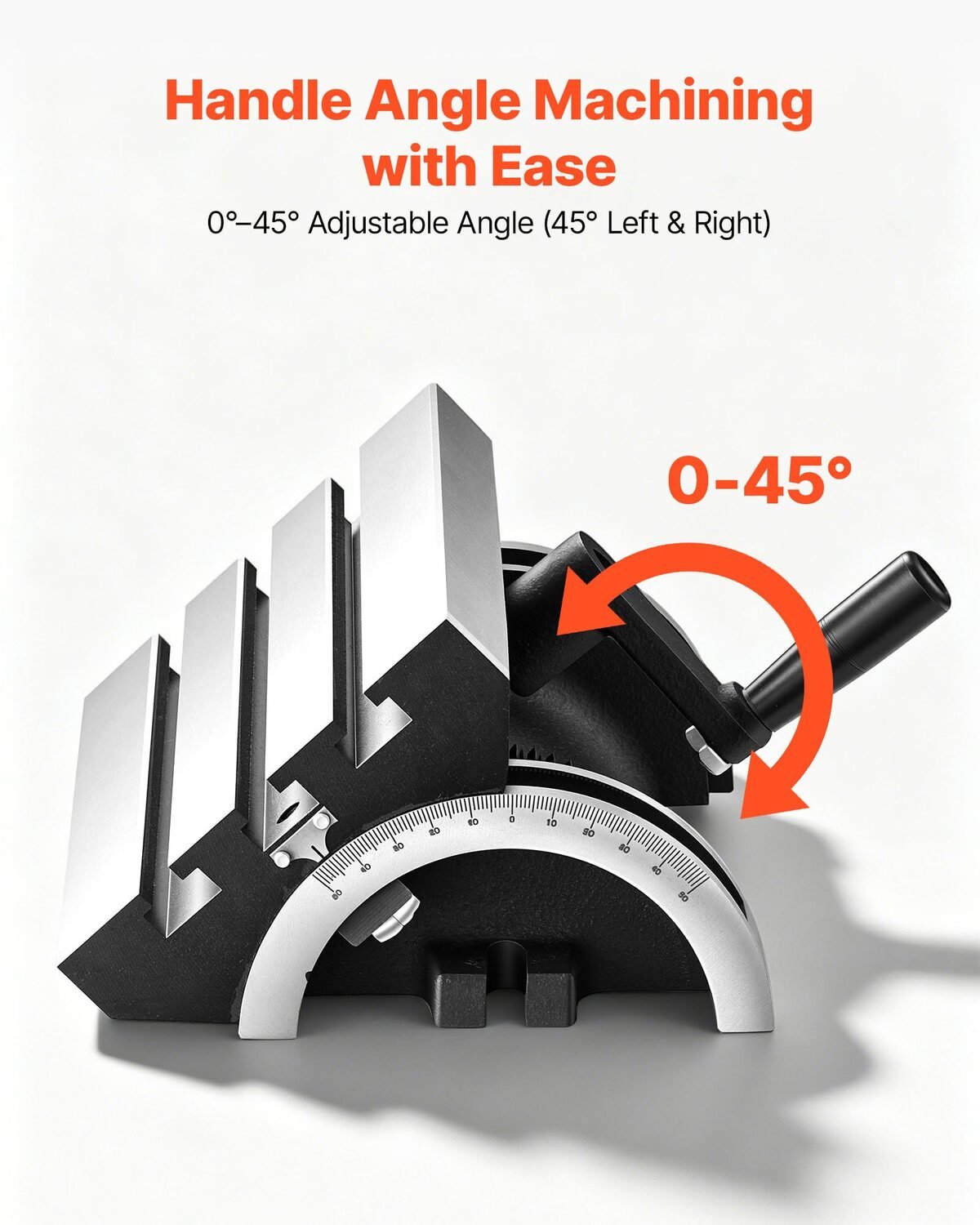

Ponekad ne treba okretanje nego nagib: skošenje, rupa pod kutom ili ploha pod 30°. Nagibni stol 178 × 127 mm naginje se od 0° do 45° lijevo i desno preko pužnog prijenosa, sa skalom u koracima od 1°, i ima tri T-utora za stezanje. Nagibni okretni stolovi od 100 i 150 mm spajaju obje funkcije.
Kako ga postaviti
- Stol pričvrstite na stol glodalice T-vijcima kroz utore na postolju.
- Centrirajte ga u odnosu na vreteno: trn u središnjem konusu i komparator na vretenu.
- Obradak stegnite na ploču T-vijcima ili u strojni škripac postavljen na ploču.
- Prije rezanja zategnite kočnicu ploče; otpustite je samo kad glodate luk.
Precizno pozicioniranje po osima olakšava digitalno očitanje — pogledajte vodič DRO digitalno očitanje, a za stezanje obratka strojni škripac za bušilicu i glodalicu.
Česta pitanja
Čemu služi okretni stol za glodalicu?
Za dijeljenje kruga na jednake dijelove, glodanje kružnih utora i lukova te zakretanje obratka za točan kut. Okomito postavljen služi i kao jednostavna podjelna glava.
Što znači omjer 1:90 kod rotacijskog stola?
Za jedan puni okret ploče treba 90 okretaja ručice, pa jedan okretaj ručice zakrene ploču za 4°.
Koji promjer okretnog stola za mini glodalicu?
Za stolne mini glodalice prikladan je stol od 100 mm. Stol mora stati na radni stol stroja i ne smije previše podići obradak.
Može li se okretni stol postaviti okomito?
Stolovi od 100 mm s glavom te modeli od 200 mm i HV8 rade vodoravno i okomito.
Koja je razlika između okretnog i nagibnog stola?
Okretni stol vrti obradak oko osi, a nagibni ga naginje pod kutom, kod našeg modela od 0° do 45° na obje strane.
Za srednju glodalicu uzmite okretni stol od 200 mm s omjerom 1:90, za stolnu mini glodalicu stol od 100 mm s glavom, a za kosine nagibni stol. Ostali pribor nađete u kategoriji Obrada metala.
