Manometri za klimu: koji set za auto klimu, a koji za split klimu
Autor Jan Profimajstor - 13.10.2026. - 0 komentara
Bez manometara klimu ne možete ni vakuumirati, ni napuniti, ni pouzdano pregledati — kazaljke pokazuju tlak na niskoj i visokoj strani i otkrivaju je li sustav prazan, prepunjen ili negdje curi. Za auto klimu u radionici najčešće se uzima 4-putni set manometara za R134a i R1234yf, s brzim spojnicama i koferom, a za kućne split klime set koji podnosi više tlakove plina R410A.
Proizvodi iz ovog vodiča — cijena i dostupnost
Manometri za punjenje klime za autoservis
Set manometara za servis klime, 3-putni, za R134a, R404A, R1234yf i R22, crijeva 1,5 m
Set manometara za servis klime, 4-putni, za R22, R404A i R410A, crijeva 1,5 m
Set manometara za servis klime, 4-putni, za R134a, R410A i R22, crijeva 152 cm, do 55 bar
Vodič je za automehaničare, montere klima i majstore koji servisiraju vlastitu opremu. Prolazimo četiri pitanja koja odlučuju o kupnji: koje rashladno sredstvo, 3 ili 4 ventila, mjerno područje i što dolazi u kompletu. Kako se klima vakuumira, opisano je u vodiču vakuumska pumpa za klimu.
1. Koje rashladno sredstvo?
Ovo je prvo i najvažnije. Svaki set je umjeren za određene plinove, a spojnice moraju odgovarati priključcima na vozilu ili uređaju.
- Auto klima: stariji automobili koriste R134a, noviji R1234yf. Za njih trebate brze spojnice za oba plina — imaju ih 4-putni i 3-putni set za R134a, R404A, R1234yf i R22.
- Split klima i dizalica topline: mnoge split klime i dizalice topline rade na R410A, koji ima znatno više tlakove od auto klime. Za njega su predviđeni 4-putni set za R22, R404A i R410A i 4-putni set za R134a, R410A i R22.
- Rashladne vitrine i komore: R404A pokrivaju setovi za auto i za kućne klime iz prve dvije skupine.
Važno za nove klime: nijedan od ovih setova prema proizvođaču nije naveden za R32, plin koji danas koristi velik dio novih split klima. Za R32 potražite set kojem je taj plin izričito naveden.
2. Tri ili četiri ventila?

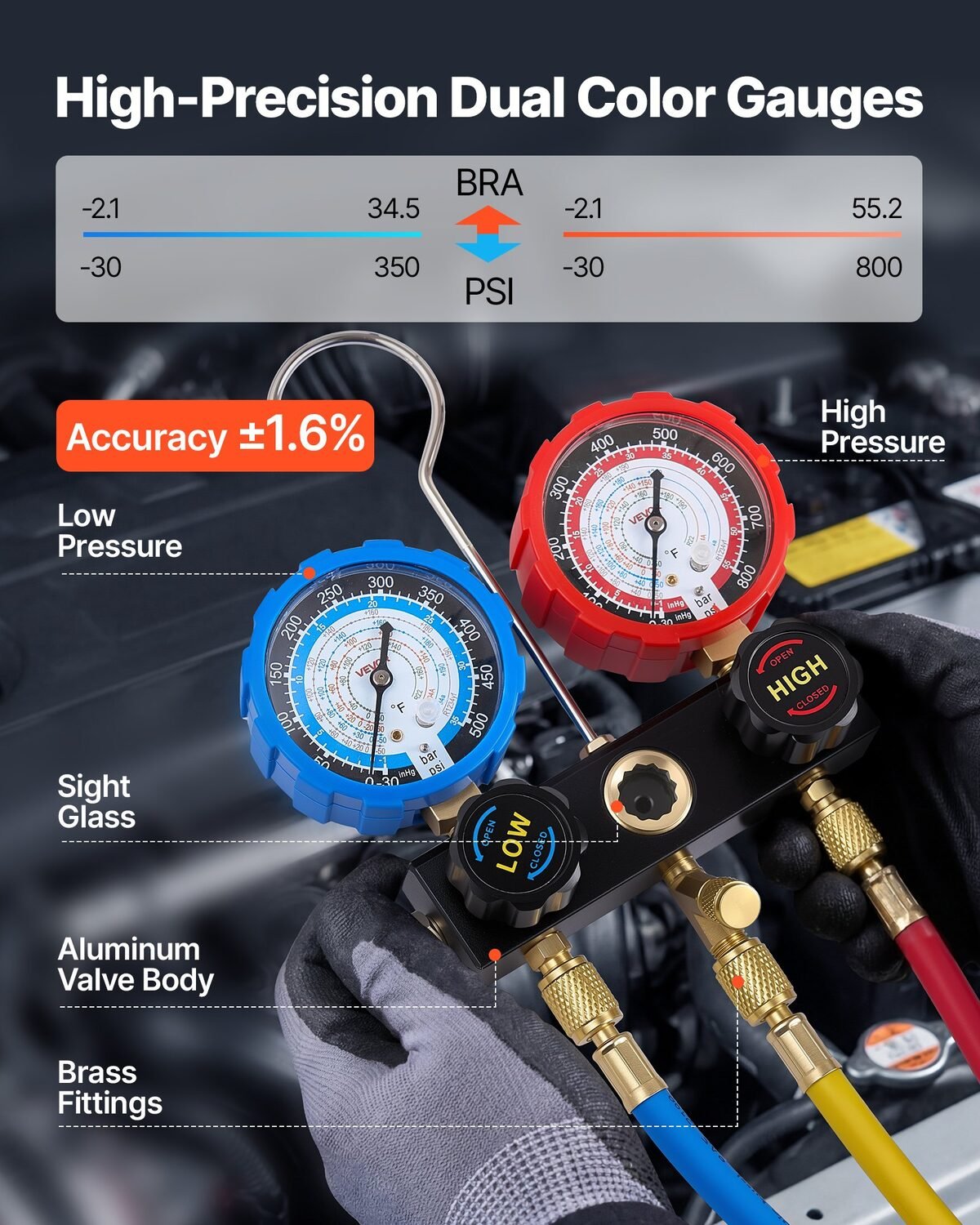

3-putni set ima ventil niskog i visokog tlaka te srednji priključak za crijevo prema pumpi ili boci. Za svaki korak (vakuumiranje pa punjenje) žuto crijevo premještate s pumpe na bocu.

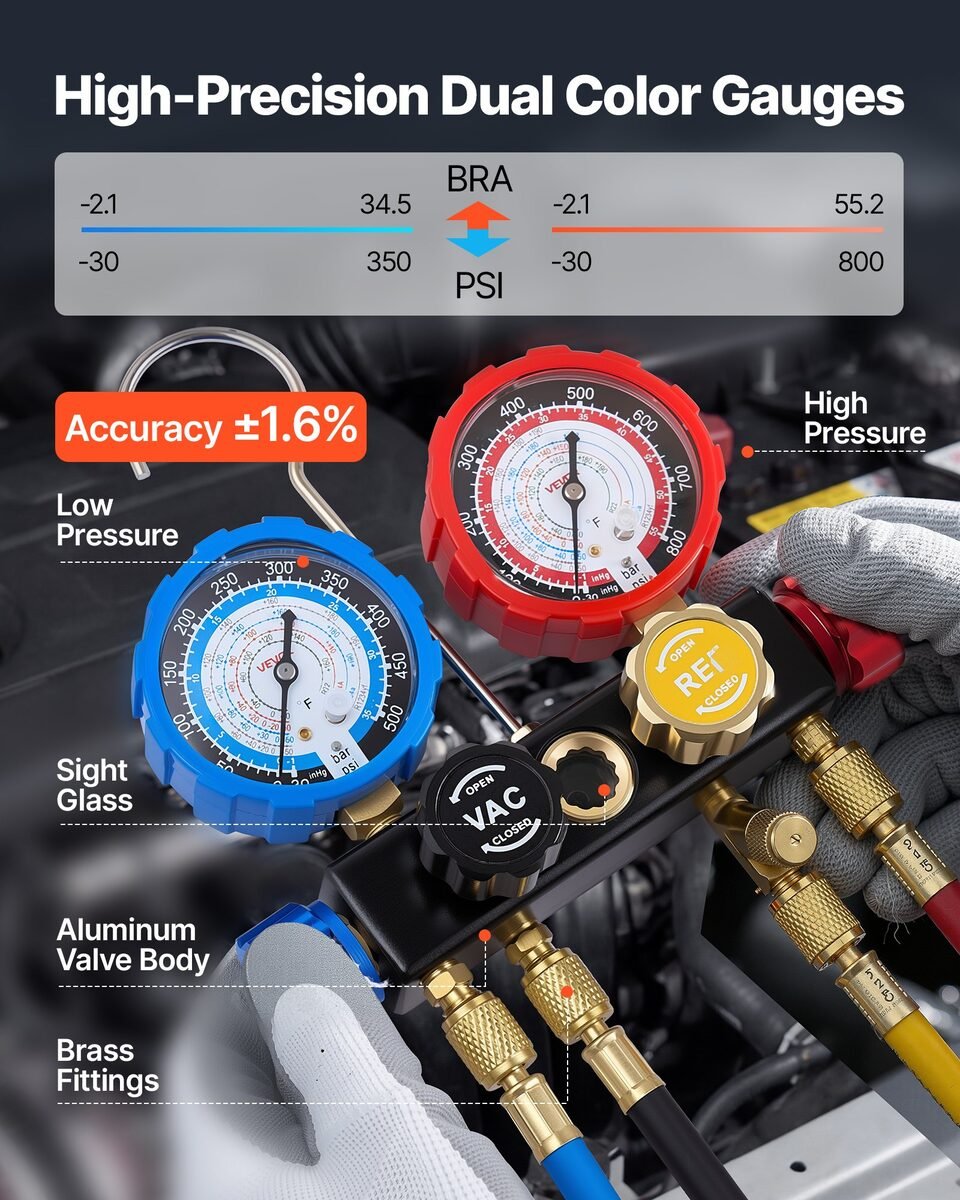

4-putni set ima zaseban ventil i četvrto crijevo za vakuumsku pumpu. Pumpa i boca ostaju spojene istodobno, pa se nakon vakuumiranja zatvori jedan ventil i otvori drugi — bez otpuštanja spojeva i bez ulaska zraka. Za radionicu i montere koji rade više uređaja dnevno to je razlika koja štedi vrijeme i plin.
3. Mjerno područje i točnost
| Set | Ventila | Plinovi (proizvođač) | Crijeva | Točnost |
|---|---|---|---|---|
| 4-putni za auto klimu | 4 | R134a, R404A, R1234yf, R22 | 4 × 1,5 m | ±1,6 % |
| 3-putni za auto klimu | 3 | R134a, R404A, R1234yf, R22 | 3 × 1,5 m | ±1,6 % |
| 4-putni za kućne klime | 4 | R22, R404A, R410A, R12 | 4 × 1,5 m | ±1 % |
| 4-putni, visoki sat do 55 bar | 4 | R134a, R410A, R22, R12 | 4 × 1,52 m | ±1,6 % |
| 3-putni, visoki sat do 34,5 bar | 3 | R134a, R22, R12, R502 | 3 × 1,52 m | ±1,6 % |
Visoka strana R410A radi pri višim tlakovima, zato set za taj plin ima sat visokog tlaka do 800 psi (oko 55 bar) i crijeva radnog tlaka do 800 psi. 3-putni set do 34,5 bar je za auto klime na R134a i starije sustave — za R410A ga ne koristite.
Na satovima su osim tlaka i ljestvice temperature isparavanja za pojedine plinove (u Fahrenheitima), a kontrolno staklo na ventilu pokazuje kako plin teče pri punjenju.
4. Što dolazi u kompletu
Setovi za auto klimu dolaze u koferu s brzim spojnicama za R134a i R1234yf, adapterima, otvaračima za boce plina, odvijačem i ključem za ventil. Set za kućne klime (R410A) dolazi samo s manometrom, četiri crijeva i kukom za vješanje. Ako crijeva niste zamijenili godinama, a brtve u spojevima su otvrdnule, curit će bez obzira na manometar — zato dio setova dolazi s rezervnim brtvama.
Prije prvog spajanja
- Plavo crijevo ide na niski tlak, crveno na visoki, žuto (ili žuto i crno kod 4-putnog) prema pumpi i boci.
- Prije spajanja svi ventili na manometru moraju biti zatvoreni.
- Rad s rashladnim plinom — izvlačenje, punjenje, odzračivanje — prepustite osobi osposobljenoj za rad s rashladnim sredstvima.
O punjenju auto klime više piše vodič punjenje klime u autu, a o cijevima i spojevima vodič pertlanje cijevi za kočnice i klimu.
Česta pitanja
Mogu li istim manometrima servisirati auto klimu i split klimu?
Samo ako su set i spojnice predviđeni za oba plina. Setovi za auto klimu nisu navedeni za R410A, a set za kućne klime nema brze spojnice za R134a i R1234yf.
Trebam li 4-putni manometar?
Nije nužan, ali olakšava rad: vakuumska pumpa i boca plina ostaju spojene istodobno, pa crijeva ne premještate između vakuumiranja i punjenja.
Može li se ovim setom raditi s R32?
Proizvođač R32 ne navodi ni za jedan od ovih setova. Za klime na R32 odaberite manometre kojima je taj plin izričito naveden.
Koliko su duga crijeva?
Sva crijeva u ovim setovima duga su oko 1,5 m.
Za autoservis je najpraktičniji 4-putni set za auto klimu, a za kućne klime na R410A 4-putni set za kućne klime. Pumpe i ostali alat za servis klima su u kategoriji Servisna oprema.
Oznake: klima uređaj, auto klima, servis klime, manometri, vakuumiranje
