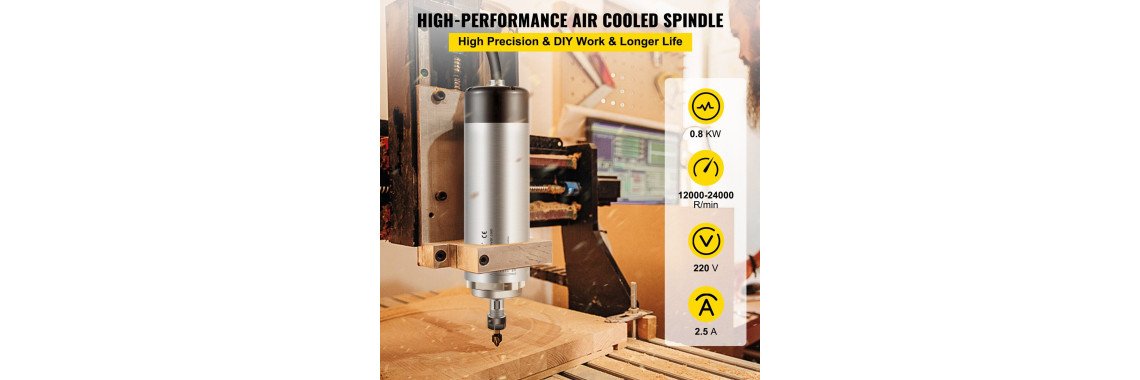

Vretenasti motor za hobi CNC glodalicu: snaga, promjer, stezna glava i frekvencijski pretvarač

Većina hobi CNC glodalica počinje s ručnom glodalicom ili trimerom pričvršćenim na os Z. Za prve pokuse to je dovoljno, ali brzo se pokažu nedostaci: buka koja tjera susjede, četkice koje se troše, zračnost u ležajevima koja se vidi na rubu reza. Sljedeći korak je vretenasti motor — spindle — napravljen upravo za CNC: miran, tih, s preciznom steznom glavom i za trajni rad.

U ovom vodiču objašnjavamo kako odabrati snagu, promjer i steznu glavu, zašto spindle treba frekvencijski pretvarač i na što paziti pri ugradnji na hobi glodalicu.

Po čemu se spindle razlikuje od trimera

• Ležajevi: naši motori imaju po četiri ležaja i, prema proizvođaču, odstupanje vrtnje (runout) manje od 0,005 mm (kod četvrtastog modela 0,01 mm).
• Bez četkica: motor je asinkroni, pokreće ga frekvencija, pa nema četkica koje se troše.
• Stezna glava ER: standardne ER čahure drže glodalo čvrsto i koncentrično.
• Hlađenje zrakom: ventilator na stražnjem dijelu; nema pumpe, cijevi ni posude s tekućinom.
• Brzina: do 24.000 okretaja u minuti, podesiva pretvaračem.

Usporedba naših vretenastih motora

Snaga

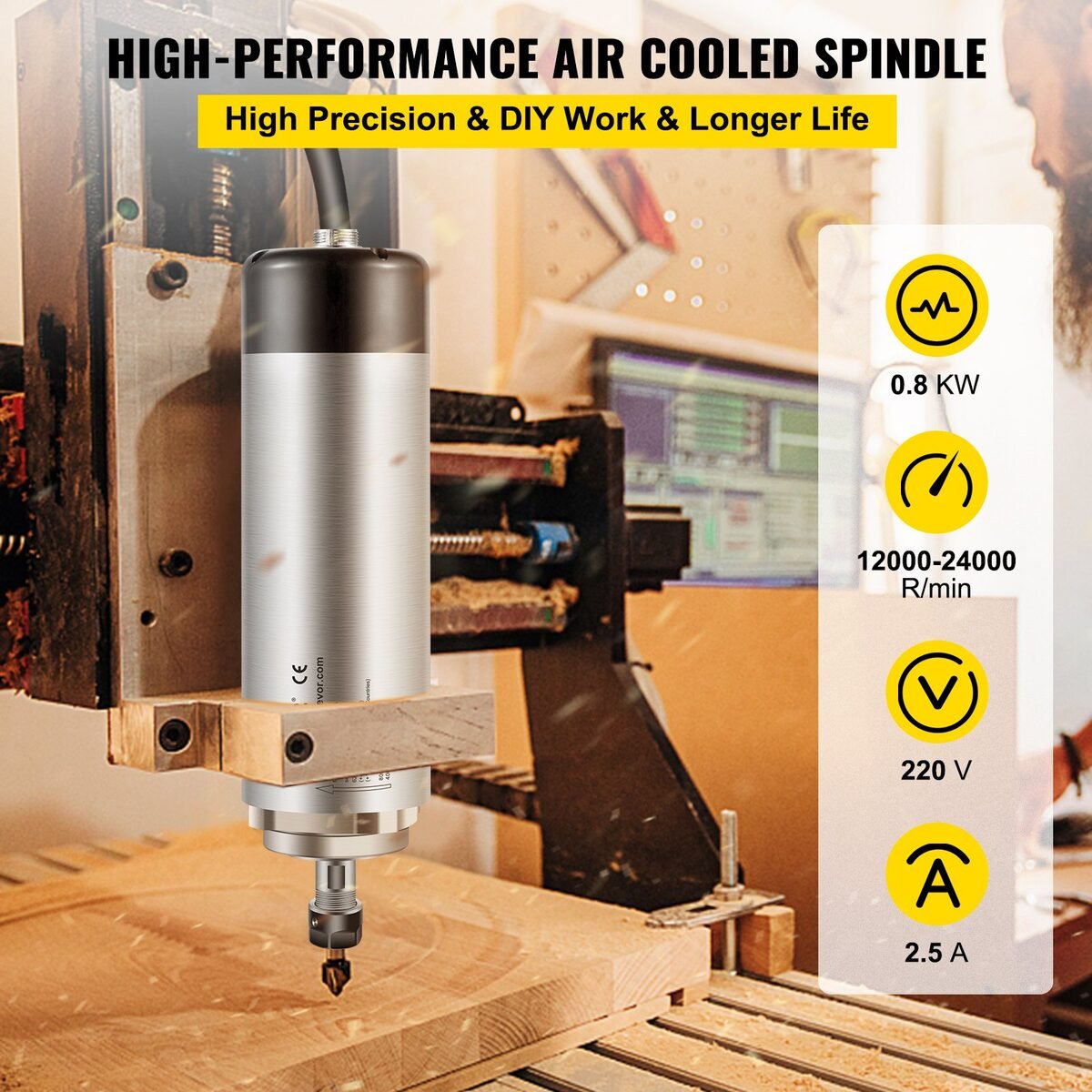

0,8 kW je za graviranje, natpise, tanke ploče, akril i mekše drvo. 1,5 kW je dobar srednji izbor za šperploču, MDF i tvrđe drvo uz umjerene dubine. 2,2 kW daje rezervu za dublje i brže rezove i veća glodala — ali i masu od 5 do 6 kg, koju os Z vaše glodalice mora podnijeti.

Promjer i nosač

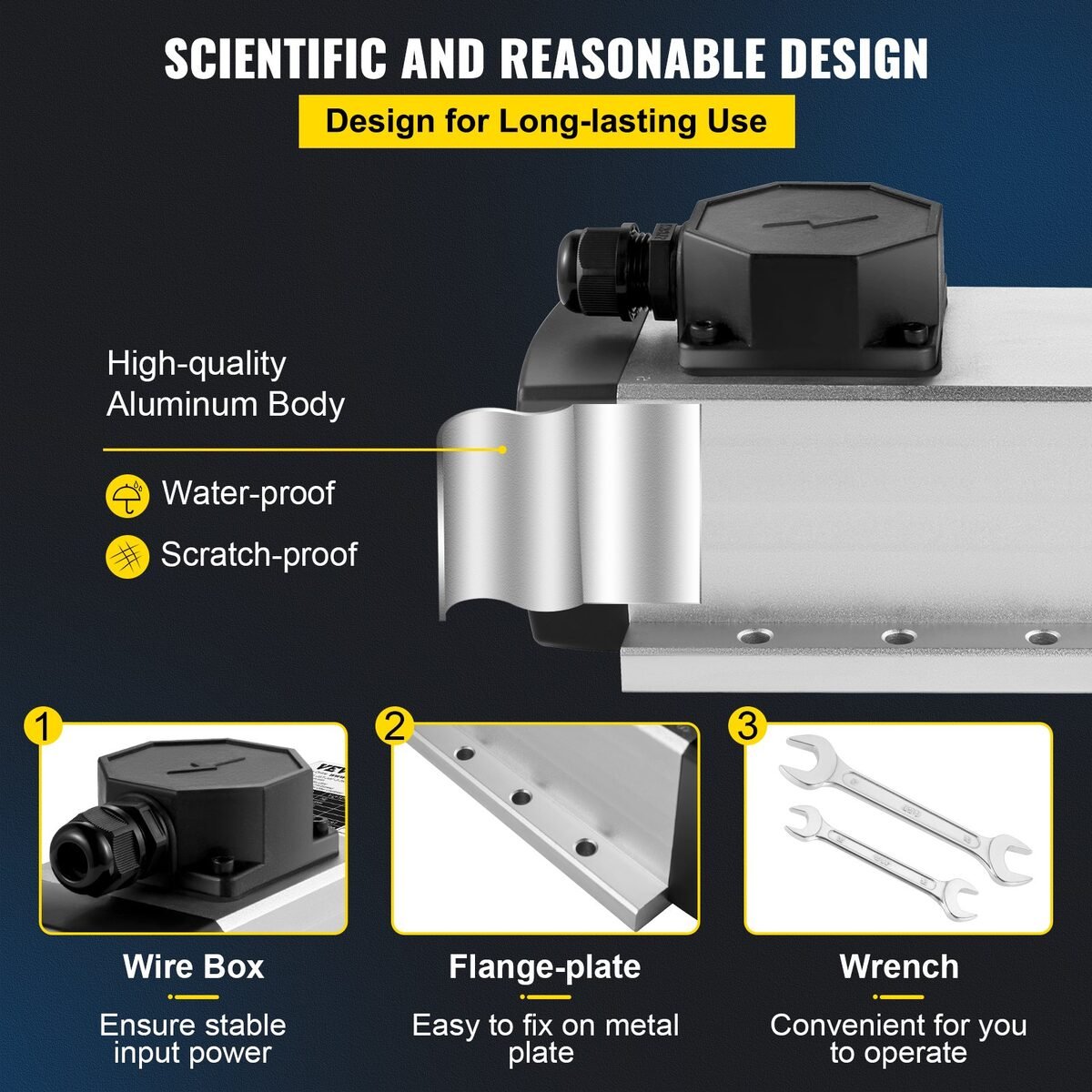

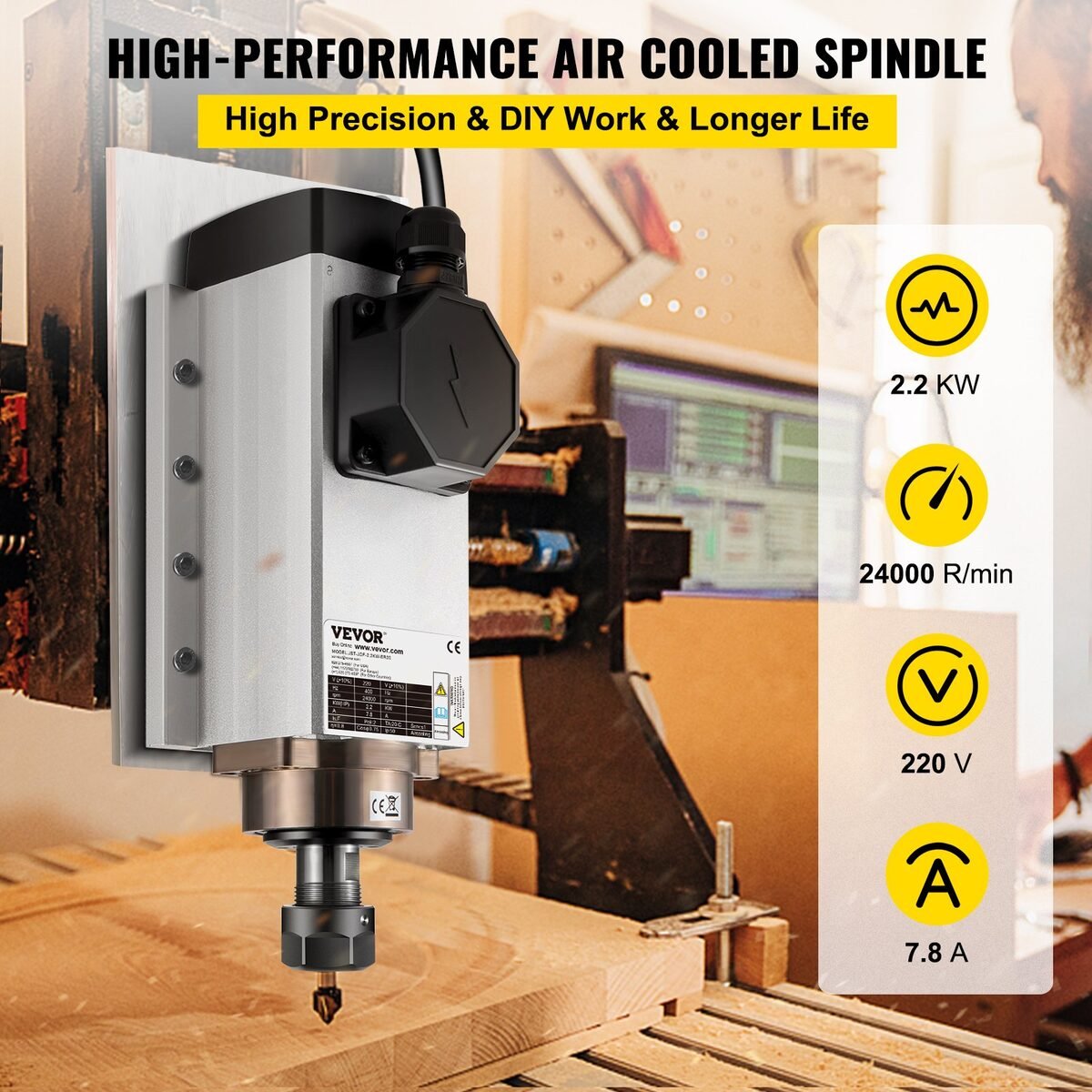

Okrugli motor drži se obujmicom, pa nosač mora biti točno za promjer kućišta: 65 mm za motore od 0,8 i 1,5 kW, 80 mm za okrugli od 2,2 kW. Mnoge hobi glodalice imaju nosač za trimer drugog promjera — provjerite prije kupnje ili računajte s novim nosačem. Četvrtasti motor se vijcima pričvršćuje preko ploče, što je stabilnije na glodalicama s pločom na osi Z.

Stezna glava

ER11 prima glodala s drškom do oko 7 mm, a za hobi najčešće se koriste 3,175 i 6 mm. ER20 prima drške do 12,7 mm (½ inča), pa uz nju možete koristiti i veća glodala za obradu drva.

Zašto treba frekvencijski pretvarač

Ovi motori rade na 400 Hz, a ne na 50 Hz iz zidne utičnice. Zato se ne spajaju izravno na struju, nego preko frekvencijskog pretvarača (VFD), koji daje odgovarajuću frekvenciju i njome regulira brzinu vrtnje. Proizvođač ih izričito navodi za rad s frekvencijskim pretvaračem. Pretvarač birajte po snazi motora, a kad je to podržano, brzinu može zadavati i upravljački program glodalice. Što pretvarač radi i kako se odabire, opisali smo u vodiču frekvencijski pretvarač.

Prije kupnje na stranici proizvoda provjerite što je točno u paketu — sam motor ili komplet s pretvaračem — i treba li vam dodatni kabel.

Ugradnja i prvi rad

1. Motor pričvrstite čvrsto i okomito na stol; provjerite kutnikom.
2. Spajanje pretvarača i motora prepustite osobi koja zna raditi s električnim instalacijama; motor uzemljite.
3. Prvo pokretanje radite na nižoj brzini, nekoliko minuta, pa postupno povećavajte — tako se ležajevi uhodaju.
4. Ventilator na stražnjoj strani ne smije biti zaklonjen piljevinom; uz glodalicu koristite usisavanje — pogledajte vodič usisivač piljevine.
5. Čahuru i maticu ER držite čistima; prljavština povećava odstupanje vrtnje.

Česta pitanja

Treba li vretenastom motoru frekvencijski pretvarač?

Da. Ovi motori rade na 400 Hz i proizvođač ih navodi za rad s frekvencijskim pretvaračem, koji ujedno regulira brzinu vrtnje.

Koja je razlika između ER11 i ER20?

ER11 prima glodala s drškom do oko 7 mm, a ER20 do 12,7 mm, pa omogućuje veća glodala.

Koju snagu vretenastog motora odabrati za hobi CNC?

0,8 kW za graviranje i tanje materijale, 1,5 kW za većinu poslova u drvu i MDF-u, a 2,2 kW za dublje i brže rezove, ako os Z nosi masu od 5 do 6 kg.

Koji je promjer vretenastog motora?

Naši okrugli motori od 0,8 i 1,5 kW imaju promjer 65 mm, a okrugli od 2,2 kW 80 mm. Četvrtasti model od 2,2 kW montira se preko ploče.

Je li zračno hlađeni spindle glasan?

Tiši je od ručne glodalice ili trimera, ali ventilator se čuje, posebno na većim brzinama.

Tiši rad, čišći rub i glodalica spremna za dulje poslove — vretenasti motor je nadogradnja koja se osjeti od prvog reza. Vretenaste motore pogledajte u kategoriji Obrada metala.
