Frekvencijski pretvarač: trofazni motor na jednofaznoj struji

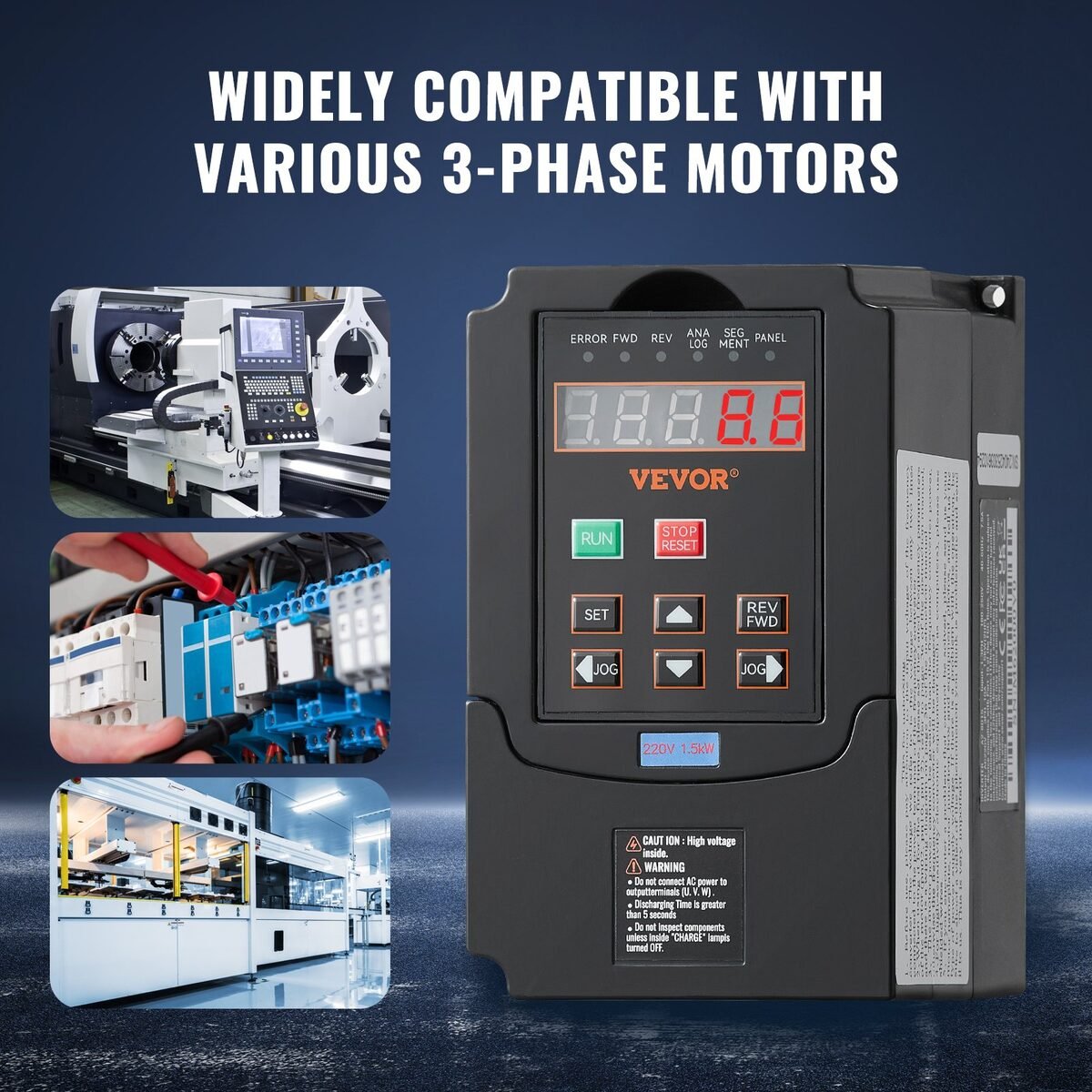

Rabljena tokarilica, glodalica, stupna bušilica ili kompresor iz radionice koja se zatvara često se prodaju povoljno — ali s trofaznim motorom, a u kući i garaži ima samo jednofazna utičnica. Umjesto zamjene motora ili dovođenja trofazne struje, mnogi majstori rješenje nađu u frekvencijskom pretvaraču.

Pretvarač iz jednofazne mreže napaja trofazni motor i pritom mu omogućuje biranje brzine vrtnje, blagi zalet i zaustavljanje. U ovom vodiču objašnjavamo razliku između jednofaznih i trofaznih ulaza, kako odabrati snagu i struju, koje su ograničenja i na što paziti pri spajanju motora.

Što pretvarač radi

Motor na mreži vrti se stalnom brzinom, određenom frekvencijom od 50 Hz. Pretvarač mijenja frekvenciju i napon koji dovodi motoru, pa se brzina vrtnje može podesiti tipkama ili potenciometrom. Usput pretvarač:

• blago zaleće i zaustavlja motor, bez udarne struje pri pokretanju;
• mijenja smjer vrtnje tipkom, bez prespajanja žica;
• štiti motor — proizvođač navodi zaštitu od prevelike struje, preopterećenja, prenapona, pregrijavanja i gubitka faze.

Jednofazni ili trofazni ulaz

Pretvarači od 220 V na izlazu daju trofazni napon od 220 V, a ne 380 V. Zato motor mora moći raditi na tom naponu. Na natpisnoj pločici većine manjih trofaznih motora piše 230/400 V (ili Δ/Y): takav motor se za rad s pretvaračem od 220 V spaja u trokut (Δ). Motor koji ima samo 400 V bez mogućnosti prespajanja nije pogodan za takav pretvarač.

Pretvarač je namijenjen trofaznim asinkronim motorima. Jednofazni motor s kondenzatorom na njega se ne spaja.

Kako odabrati snagu i struju

1. Pročitajte natpisnu pločicu motora: snagu (kW) i nazivnu struju (A) za spoj u trokut.
2. Snaga pretvarača neka bude jednaka ili veća od snage motora.
3. Izlazna struja pretvarača mora biti barem jednaka nazivnoj struji motora — to je važnije od samih kilovata.
4. Za teške zalete (kompresor, stroj koji kreće pod opterećenjem) uzmite pretvarač jednu snagu veći.

Pazite i na ulaznu struju: pretvarač od 7,5 kW prema proizvođaču na jednofaznom ulazu vuče 34–35 A, a to kućni strujni krug najčešće ne može dati. Jednofazni pretvarači od 1,5 do 3 kW realniji su izbor za kućnu radionicu.

Kočenje i ograničenja

Pri naglom zaustavljanju motor s teškim zamašnjakom vraća energiju u pretvarač. Za takve strojeve koriste se kočni otpornici. Proizvođač za dio naših modela izričito navodi da ne podržavaju vanjski kočni otpornik i da mogu kočiti samo lagana opterećenja. Kod takvih modela postavite dulje vrijeme usporavanja.

Proizvođač za 380 V modele i dio 220 V modela navodi izlaznu frekvenciju do 2000 Hz, pogodnu za brza CNC vretena. Za običan motor tokarilice ili bušilice rade se frekvencije oko nazivnih 50 Hz; znatno veće frekvencije ubrzavaju motor iznad onoga za što je građen.

Postavljanje u radionici

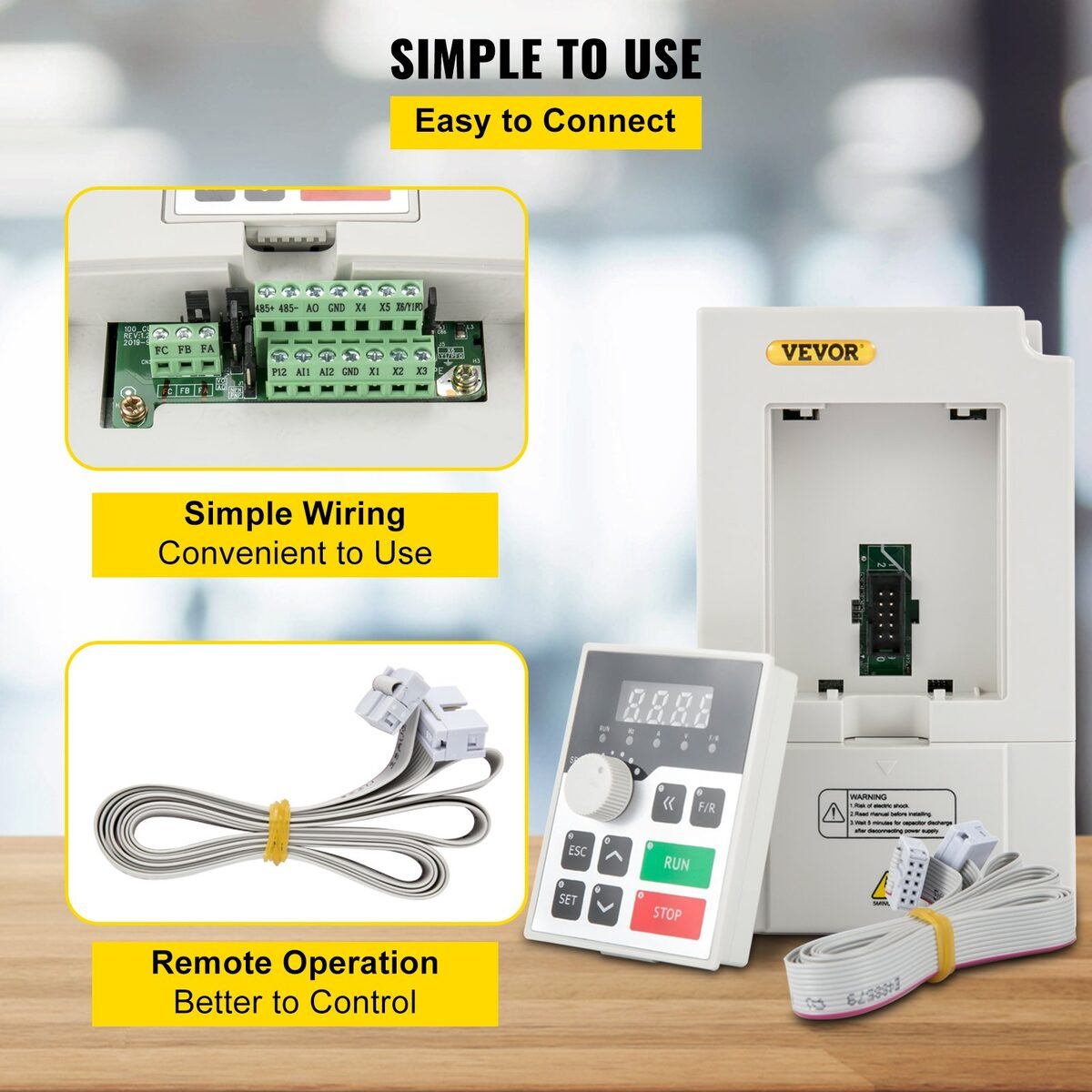

• Pretvarač postavite okomito, s prostorom oko sebe za hlađenje; ima ventilator i otvore koje ne smijete zatvoriti.
• Zaštitite ga od piljevine i metalne prašine — postavite ga podalje od mjesta obrade ili u ormarić s filtrom.
• Uzemljenje — pretvarač ima stezaljku za uzemljenje (GND), prikazanu na shemi spajanja proizvođača.
• Parametri — prije prvog pokretanja upišite nazivni napon, struju i frekvenciju motora prema uputi.

Spajanje na mrežu i na motor zahtijeva poznavanje elektroinstalacija. Ako to niste radili, prepustite spoj električaru.

Naša ponuda

• Pretvarač 1,5 kW, ulaz 220 V — manji alatni strojevi.
• Pretvarač 2,2 kW, 10 A.
• Pretvarač 3 kW, 14 A i 3 kW s vektorskim upravljanjem.
• Pretvarač 4 kW, 18 A.
• Pretvarač 2,2 kW, ulaz 380 V i 4 kW, 380 V.

Svi su u kategoriji Elektro i energetika – ostalo. Za stroj koji ćete pokretati pogledajte vodič tokarilica za metal.

Česta pitanja

Može li trofazni motor raditi na jednofaznoj struji?

Može, preko pretvarača s jednofaznim ulazom, ako motor može raditi na 220 V trofazno (spoj u trokut).

Koju snagu pretvarača uzeti?

Jednaku ili veću od snage motora, s izlaznom strujom barem jednakom nazivnoj struji motora.

Može li pretvarač pokretati jednofazni motor?

Ne. Pretvarač je za trofazne motore.

Treba li kočni otpornik?

Za strojeve s velikim zamašnjakom i naglim zaustavljanjem da, a dio naših modela ga ne podržava. Tada postavite dulje usporavanje.
