Spoj poprečne grede na glavnu gredu tesar je nekad radio urezom i čavlima ukoso. Danas se za drvenu terasu, pergolu ili pod na tavanu koriste čelični nosači greda — u praksi ih zovu i „papuče”. Nosači greda za spajanje drvenih nosača i rogova, 50 komada pričvrste se na glavnu gredu, a poprečna greda se samo umetne u njih i zavije: nema urezivanja, spoj je ravan, a greda ne može skliznuti.
Proizvodi iz ovog vodiča — cijena i dostupnost
Građevinski okov za spajanje drvenih nosača i rogova, 50 dijelova
Nosači greda za spajanje drvenih stropnih greda, 24 dijela
Nosači greda za spajanje drvenih stropnih greda, 12 dijelova
Kutni nosač za gredu za gradilište, 8 dijelova, nosivost 1000 kg
Vodič je za sve koji sami grade drvenu terasu na stupovima, pergolu, nadstrešnicu, pod na tavanu, kućicu na drvu ili platformu za lovačku čeku. Objašnjavamo kako izmjeriti gredu za nosač, po čemu se razlikuju otvoreni i skriveni nosači te kada trebaju kutni nosači za noge platforme.
Prvo izmjerite gredu — nosač se ne bira „otprilike”
Nosač mora obuhvatiti gredu bez zazora. Ako je greda uža od nosača, klima se; ako je šira, ne stane bez blanjanja. Uz to, ovi nosači su izrađeni za grede američkih mjera, koje se razlikuju od uobičajenih presjeka u našim pilanama. Zato prije narudžbe izmjerite stvarnu gredu metrom, ne naziv iz računa — „10 × 10” iz pilane rijetko ima točno 100 mm.
| Nosač | Unutarnja mjera (širina × visina) | Pakiranje | Vijci |
|---|---|---|---|
| otvoreni nosač greda | 40 × 199 mm | 50 kom | samorezni M4 × 30, 800 kom |
| skriveni nosač greda | 49 × 92 mm | 24 kom | samorezni M6 × 30, 240 kom |
| skriveni nosač greda | 49 × 92 mm | 12 kom | samorezni M6 × 30, 120 kom |
| kutni nosač za noge platforme | za stup 89 × 89 mm | 8 kom (4 para) | u kompletu |
| kutni nosač za noge platforme | za stup 89 × 89 mm | 4 kom (2 para) | u kompletu |

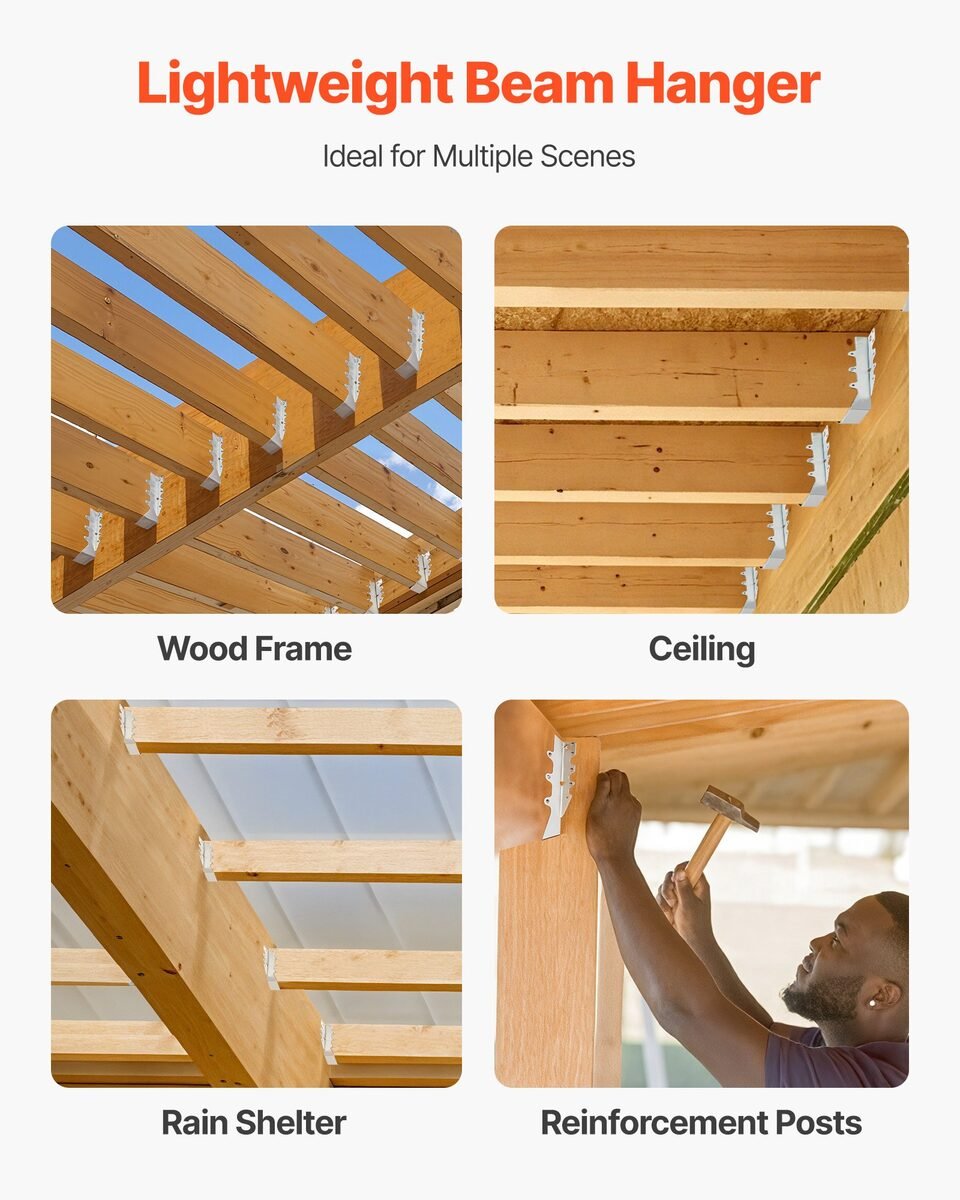

Otvoreni nosač: grede poda, stropa i krovišta

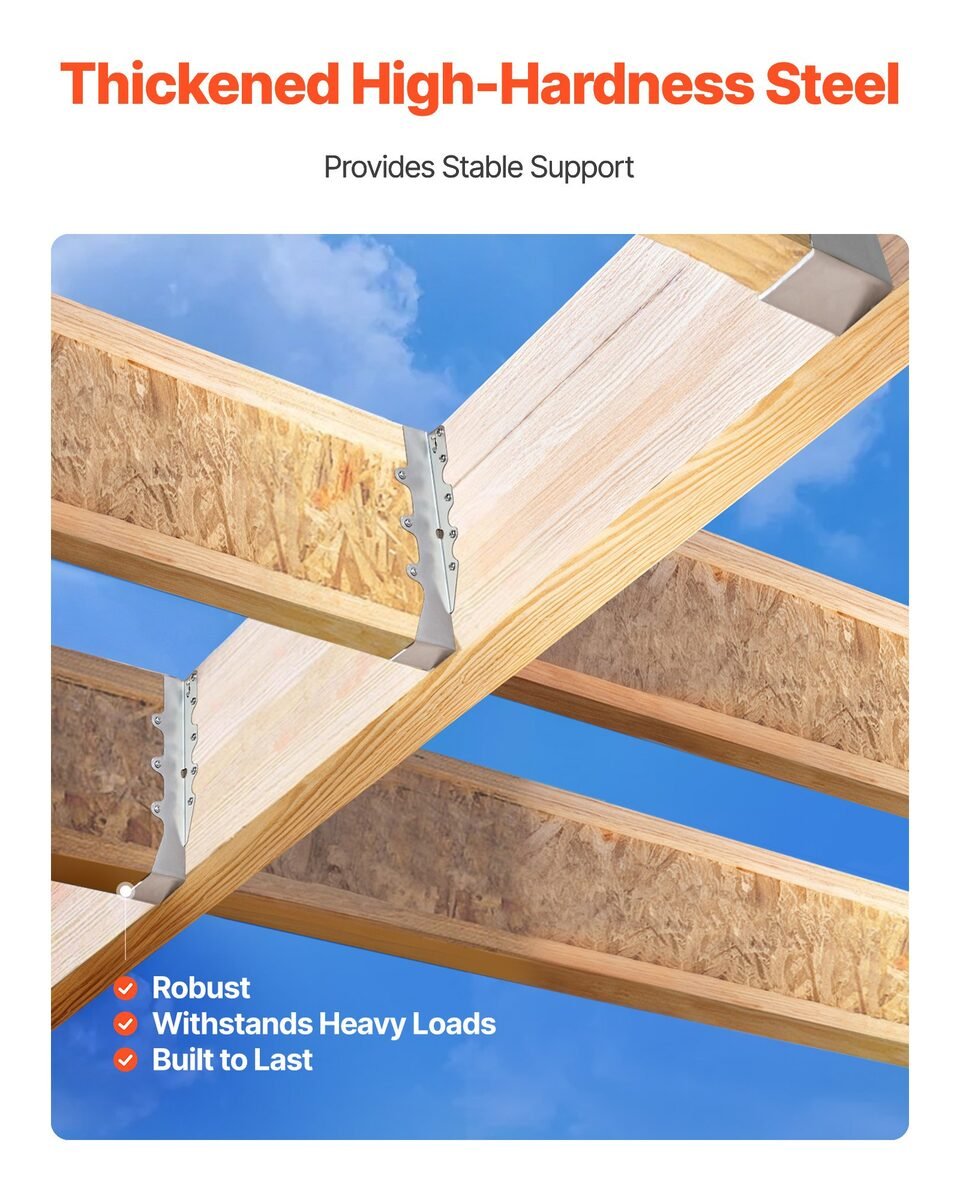

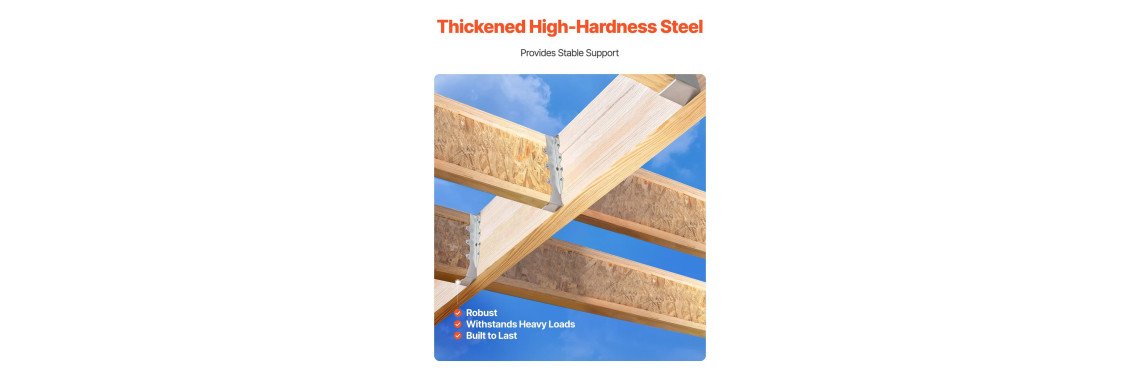

Otvoreni nosač (krilca se vide sa strane) pričvršćuje se na čelo glavne grede, a poprečna greda leži u njegovom „U”. Ovaj nosač je za gredu širine 40 mm i visine do oko 20 cm — dakle za uske visoke grede kakve se koriste kao gredice poda terase, stropne grede ili rogovi. Ima 16 prethodno izbušenih rupa, lim je debljine 1 mm s crnim premazom protiv hrđe, a uz 50 nosača dolazi 800 vijaka.
- Nosač zavijte na glavnu gredu tako da mu dno bude točno u visini donjeg ruba poprečne grede — položaj označite na svim gredama prije početka.
- Vijke stavite u sve rupe, i u glavnu i u poprečnu gredu. Polovina vijaka znači polovinu spoja.
- Gornji rubovi svih poprečnih greda moraju biti u istoj ravnini; provjerite letvom i libelom prije nego zavijete drugu stranu.
Skriveni nosač: pergola, ograda, ljuljačka

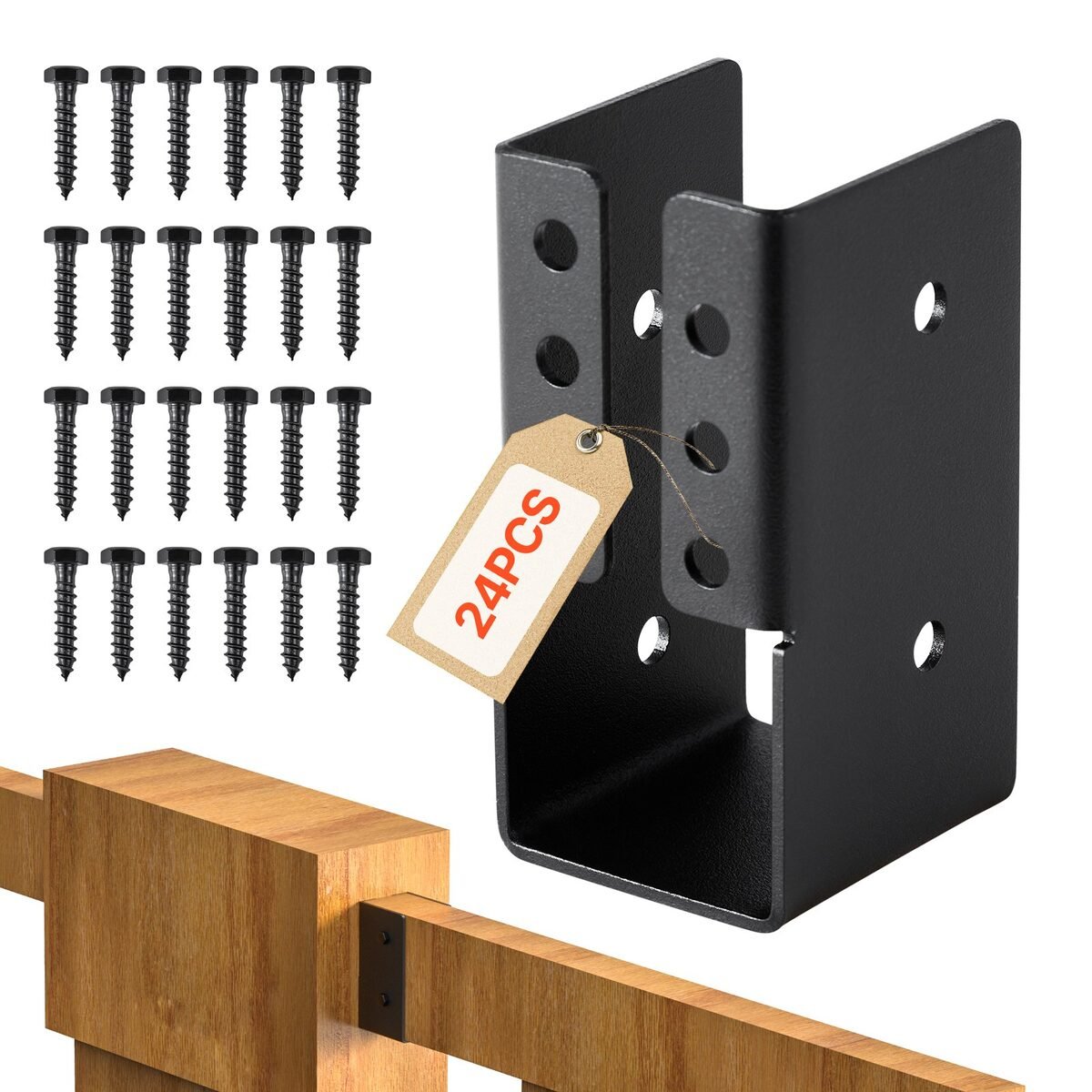

Skriveni nosač ima krilca okrenuta prema unutra, pa se nakon montaže vidi samo uska traka metala ispod grede. Skriveni nosači greda su od čelika debljine 2 mm, s unutarnjom mjerom 49 × 92 mm, i odgovaraju gredama oko 5 × 9 cm. Proizvođač ih navodi za pergole, ljuljačke, ograde, drvene tobogane i kućice. Svaki ima deset rupa, a uz svaki dolazi deset vijaka M6 × 30.
Skriveni spoj je lijepši na pergoli koju gledate s terase, ali je montaža sporija: nosač se prvo zavije na glavnu gredu, pa se poprečna greda nabije odozdo ili sa strane. Ako gradite pergolu, pročitajte i vodič okov za pergolu.
Kutni nosači za noge platforme

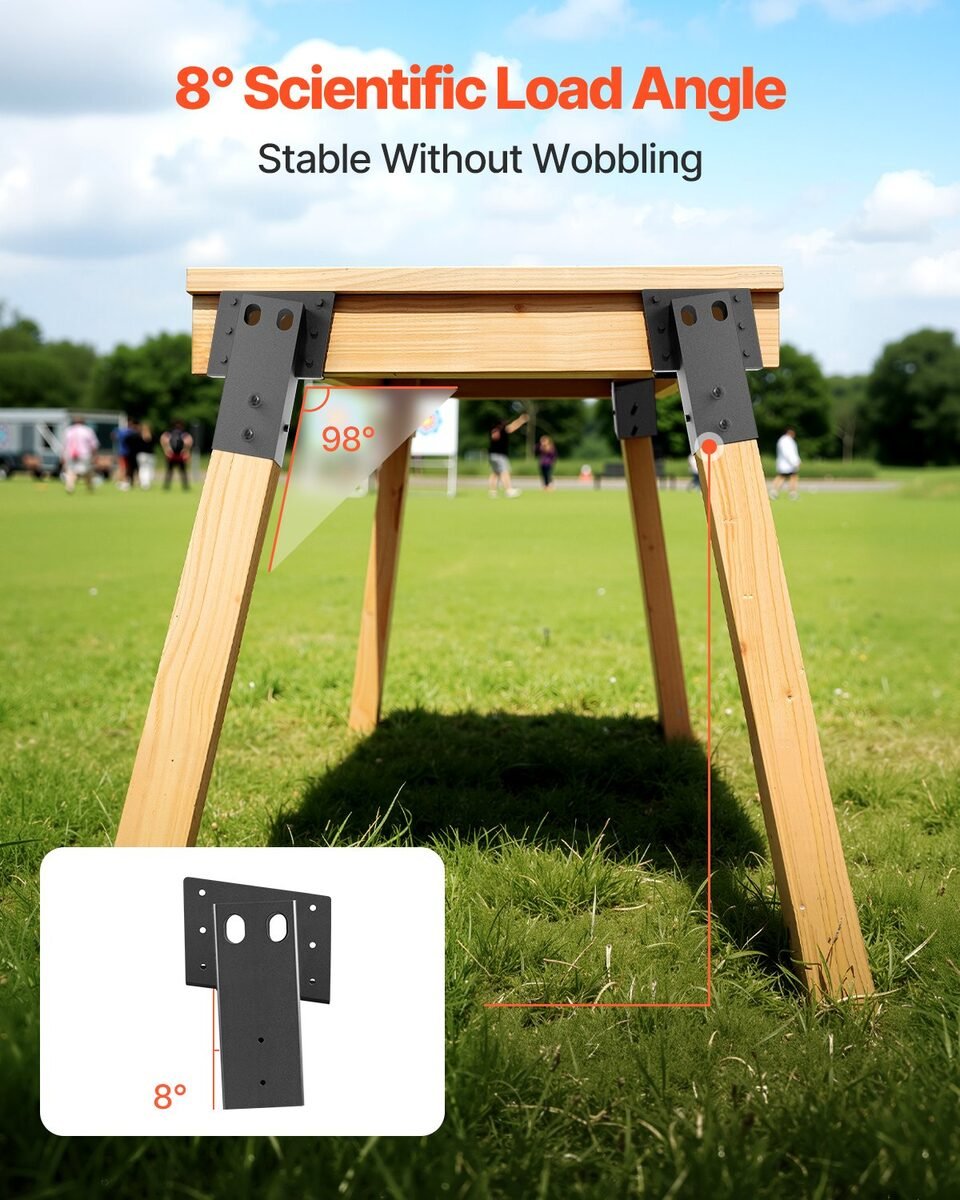

Drugi zadatak su noge platforme: lovačke čeke, kućice na drvu, povišenog stola ili niske terase. Kutni nosači za platformu spajaju gornji okvir s četiri noge, a noge drže pod kutom od 8°. Tako se noge razmaknu prema dolje i platforma se manje ljulja bočno. Izrađeni su od čelika debljine 3 mm s crnim premazom, proizvođač navodi nosivost do 1000 kg po nosaču, a svaki ima 12 rupa za vijke.
Nosači su za stupove 89 × 89 mm (američka mjera „4 × 4”). Naš stup 10 × 10 cm u njih ne stane, a 8 × 8 cm će se klimati, pa stup prije kupnje izmjerite ili ga poblanjajte na mjeru. Pakiranje od 8 komada su četiri para (lijevi i desni nosač) — dovoljno za jednu platformu na četiri noge. Za čeku pogledajte i vodič lovačka zasjeda.
Zaštita drva i noge na tlu
Premaz štiti metal, ali drvo u nosaču i dalje upija vodu. Grede za vanjsku konstrukciju zaštitite prije montaže, posebno prerezane krajeve. Stupovi ne smiju stajati izravno u zemlji ili na betonu na kojem se zadržava voda — za to pogledajte vodič stopa za drveni stup na betonu.
Za nosivu konstrukciju terase, krova ili kata dimenzije greda i raspone treba izračunati statičar ili iskusan tesar. Nosač drži spoj, ali ne nadoknađuje pretanku ili predugu gredu.
Česta pitanja
Kako odabrati nosač grede?
Izmjerite stvarnu širinu i visinu poprečne grede. Nosač mora obuhvatiti gredu bez zazora — ovi nosači imaju unutarnju mjeru 40 × 199 mm i 49 × 92 mm.
Koja je razlika između otvorenog i skrivenog nosača?
Kod otvorenog nosača krilca se vide sa strane i montaža je brža. Kod skrivenog su krilca iza grede, pa se nakon montaže vidi samo uska traka metala.
Koliko nosi kutni nosač za platformu?
Proizvođač navodi nosivost do 1000 kg po nosaču. Nosači su za stupove 89 × 89 mm i drže noge pod kutom od 8°.
Stane li stup 10 × 10 cm u kutni nosač?
Ne stane, nosač je za stup 89 × 89 mm. Stup treba poblanjati na tu mjeru ili uzeti stup tog presjeka.
Jesu li vijci u kompletu?
Jesu. Uz otvorene nosače dolaze samorezni vijci M4 × 30, uz skrivene M6 × 30 (po deset na nosač), a uz kutne nosače komplet vijaka.
Izmjerite grede, prebrojite spojeve i uzmite nosače s točnom unutarnjom mjerom — za stropne grede i pod terase otvorene nosače greda u pakiranju od 50, za pergolu skrivene, a za platformu na nogama kutne nosače. Ostali građevinski okov i materijal pronaći ćete u kategoriji Građevina – materijali.
