Okov za pergolu: mjera grede, vrste i sklapanje

Drvena pergola nad terasom ili roštiljem jedan je od najzahvalnijih projekata za kućnog majstora. Najteži dio nije piljenje, nego spojevi: kako spojiti stupove i grede da budu ravni, čvrsti i da im kiša ne ulazi u drvo. Čelični kutni okovi za pergolu rješavaju to bez složenih tesarskih spojeva — greda se samo umetne u okov i pričvrsti vijcima.

Zima je dobro vrijeme za planiranje: nacrtajte pergolu, naručite okove i grede, a u proljeće je složite. Prije narudžbe, međutim, treba znati jednu stvar o dimenzijama.

Najvažnije: stvarna mjera grede

Okovi su izrađeni za američke mjere drvene građe. Oznaka „4 × 4" ne znači 10 × 10 cm, nego gredu stvarnih mjera 92 × 92 mm (3,5 × 3,5 inča). Unutarnji otvor okova je oko 92 mm. Oznaka „6 × 6" znači gredu od 140 × 140 mm, a otvor okova je 142 mm.

Uobičajena gredica 10 × 10 cm u okov 4 × 4 neće ući bez blanjanja. Zato prije kupnje izmjerite stvarnu gredu i odaberite okov prema njoj, ili gredu dajte obraditi na 92 mm.

Vrste okova

• Kutni 3-smjerni — kut pergole: stup i dvije grede.
• T-okov 3-smjerni — srednji stup s gredom koja se nastavlja u oba smjera.
• 4-smjerni — križanje, za pergolu s više polja ili srednji stup.
• Kosi okovi — za kosi krov: kompleti s okovima pod 15° i 75° ili za dvostrešni krov s okovom za sljeme.
• Stopa stupa — ploča s „čizmom" za dno stupa, pričvršćuje se na beton ili drvenu podlogu.
• Zidni okov — za pergolu naslonjenu na zid kuće.

Kompleti

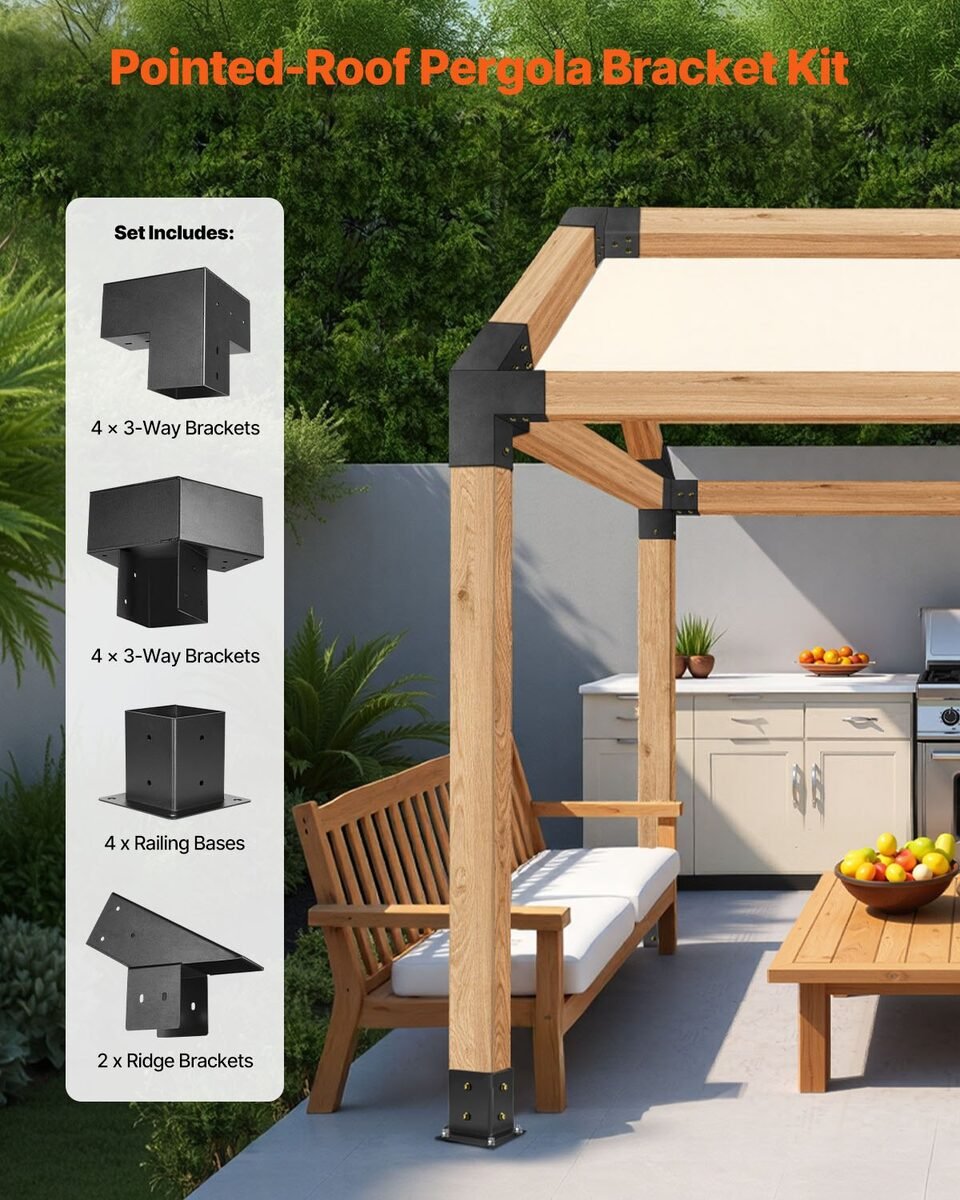

Najjednostavnije je uzeti komplet za cijelu pergolu. Proizvođač, na primjer, za dvostrešnu pergolu navodi četiri kosa 3-smjerna okova, četiri kosa 2-smjerna, četiri stope i dva okova za sljeme, a za ravnu dvostruku pergolu četiri 3-smjerna i dva 4-smjerna okova sa šest stopa. U kompletu su vijci za drvo i ekspanzijski vijci za beton.

Materijal i pričvršćivanje

• ugljični čelik debljine 2 mm s crnom prašinskom bojom;
• okov obuhvaća kraj grede sa svih strana, pa štiti drvo od kiše i sunca; stope imaju rupe za odvod vode;
• ekspanzijski vijci od nehrđajućeg čelika 304, duljine 60 mm, za sidrenje stope u beton;
• kod dijela okova 6 × 6 kuke za pričvršćivanje platna za sjenu.

Za meko drvo (bor, smreka, jela) proizvođač navodi da se vijci mogu uvrtati izravno, a za tvrdo drvo (hrast) preporučuje prethodno bušenje.

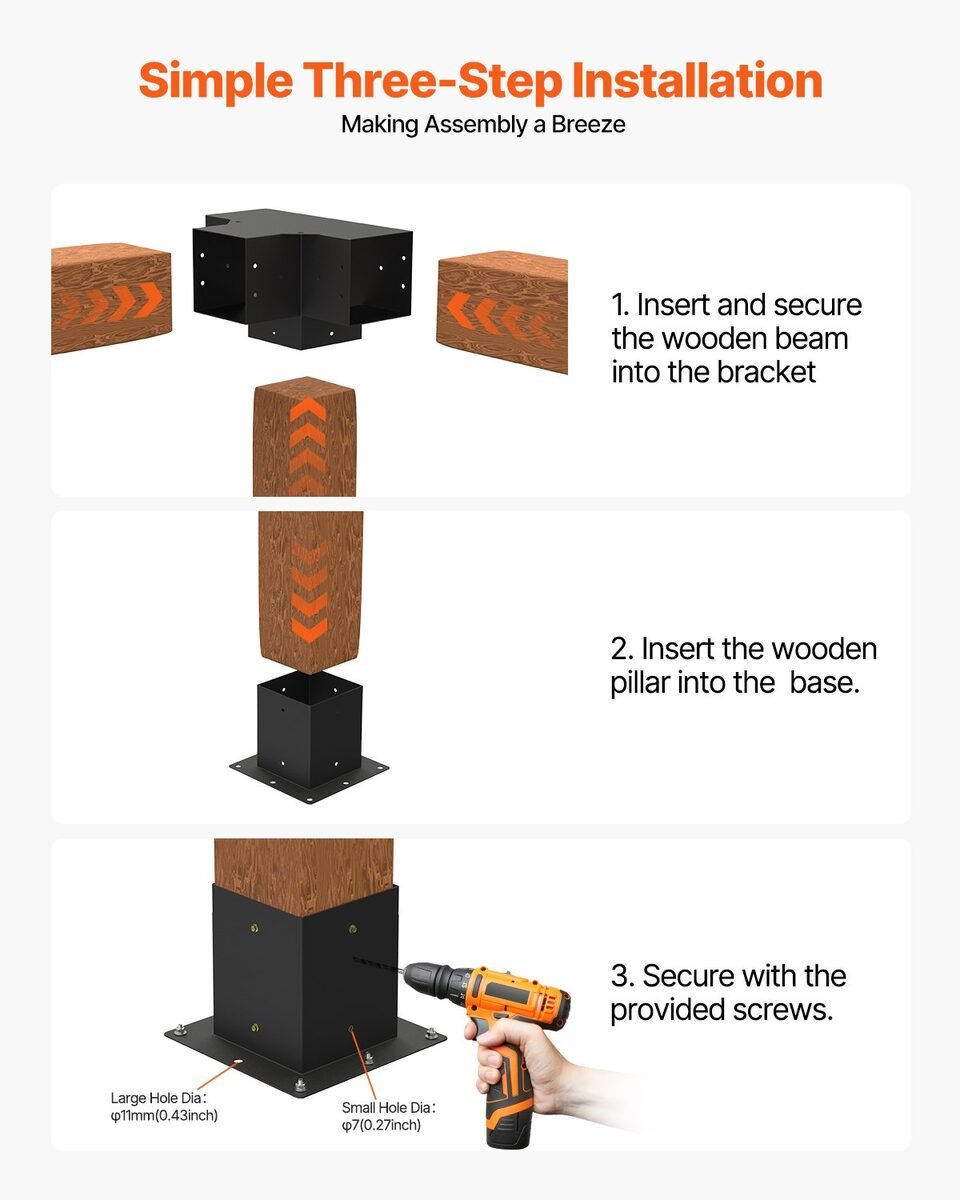

Kako se slaže

1. Izrežite stupove i grede na mjeru.
2. Pričvrstite stope na beton ekspanzijskim vijcima.
3. Umetnite stupove u stope i pričvrstite vijcima.
4. Stavite okove na vrh stupova, umetnite grede i pričvrstite.

Planiranje: koliko okova treba

Za jednostavnu pergolu s jednim poljem i ravnim krovom trebaju četiri stupa, četiri kutna 3-smjerna okova i četiri stope. Za dva polja jedno do drugog dodaju se dva stupa, dva T-okova i dvije stope. Za pergolu uz zid kuće dva stupa zamjenjuju zidni okovi.

Nacrtajte tlocrt, označite svaki spoj i prebrojite okove po vrsti. Razmak stupova ovisi o gredi i o tome što će biti na krovu (letvice, platno, biljke); kod većih raspona i pokrova s težinom posavjetujte se sa stručnjakom. Grede i stupove prije sklapanja zaštitite premazom za drvo, osobito krajeve koji ulaze u okove.

Platno za sjenu

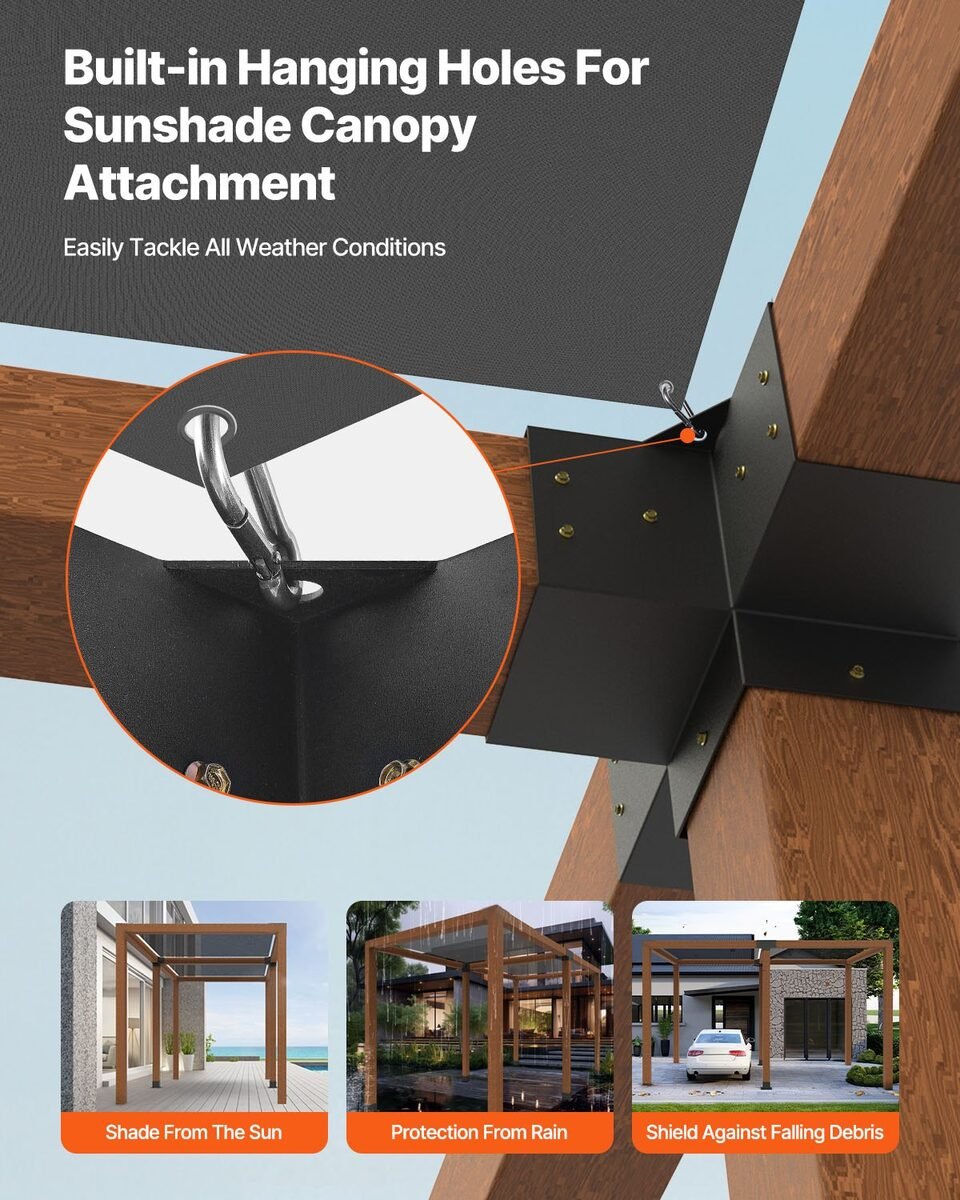

Okovi 6 × 6 s kukama služe i za pričvršćivanje platna za sjenu na vrhu pergole.

Naša ponuda

• Kompleti 4 × 4: dvostrešni krov, ravni dvostruki, kosi krov, kosi 4-smjerni sa zidnim okovom.
• Okovi 4 × 4: T-okov, 2 kom, T-okov, 4 kom, 4-smjerni, 4-smjerni, 2 kom.
• Okovi 6 × 6: 4-smjerni sa stopama, 4-smjerni s vijcima, 3-smjerni.

Svi su u kategoriji Okov i vezivanje.

Česta pitanja

Stane li gredica 10 × 10 cm u okov 4 × 4?

Ne bez obrade; okov je za gredu 92 × 92 mm.

Koja greda za okov 6 × 6?

Greda 140 × 140 mm; otvor okova je 142 mm.

Mogu li okove pričvrstiti na beton?

Da, stope se sidre ekspanzijskim vijcima koji su u kompletu.

Hrđaju li okovi?

Čelik je zaštićen crnom prašinskom bojom; proizvođač ga navodi za vanjsku upotrebu.

Ravni spojevi bez tesarskog znanja — samo gredu treba izmjeriti prije kupnje. Pogledajte okove u kategoriji Okov i vezivanje.
