Linearna vodilica: profil 2020, SBR, HGR ili motorizirana os

Domaći CNC stroj za graviranje, klizač za kružnu pilu, 3D pisač, vodilica za ručnu glodalicu, okvir radnog stola ili klizna vrata ormarića u radionici: sve što se mora pomicati ravno, bez klimanja, vozi se po linearnoj vodilici. Zimske večeri u radionici idealne su za takav projekt — ali pod nazivom „linearna vodilica" prodaju se vrlo različite stvari.

U ovom vodiču objašnjavamo razliku između aluminijskog profila s T-utorom, vodilice s osovinom (SBR i SFC), profilne vodilice (HGR) i gotove motorizirane osi te kako odabrati vodilicu prema opterećenju i točnosti.

Četiri vrste pod istim imenom

Aluminijski profil 2020: okvir, ne klizač

Profil od aluminija 6063-T5 s eloksiranom površinom osnova je okvira. U bočne utore ulaze matice M4, M5 i M6, pa se dijelovi spajaju kutnicima i vijcima, bez zavarivanja, i lako se premještaju. Na njemu mogu kliziti kotačići, ali za precizno vođenje pod opterećenjem uz profil se dodaje prava vodilica. Paketi imaju 10 profila duljine 1, 1,5 ili 2 m.

Vodilice s osovinom: SBR i SFC

Okrugla osovina od kaljenog ugljičnog čelika leži na aluminijskom postolju (SBR) ili je učvršćena samo na krajevima (SFC). Blok s kugličnim ležajem klizi po njoj. Broj u oznaci je promjer osovine u milimetrima. Proizvođač navodi nosivost po bloku:

• SBR12 — dinamički 372 N, statički 549 N;
• SBR16 — dinamički 774 N, statički 1180 N;
• SBR20 i SFC20 — dinamički 882 N, statički 1370 N.

Postolje SBR drži osovinu cijelom duljinom, pa se ne progiba i kod dugih vodilica. SFC je jeftiniji, ali osovina između nosača može se malo progibati pod teretom.

Profilne vodilice HGR: kad treba krutost

Tračnica HGR je četvrtasta, od kaljenog čelika, a blok obuhvaća tračnicu s gornje i bočnih strana, pa podnosi opterećenje iz svih smjerova i gotovo nema zračnosti. Proizvođač navodi tvrdoću tračnice HRC 58–62 i ravnost 0,05 mm na 1000 mm. Zato je to izbor za stroj koji mora rezati ili glodati s ponovljivom točnošću.

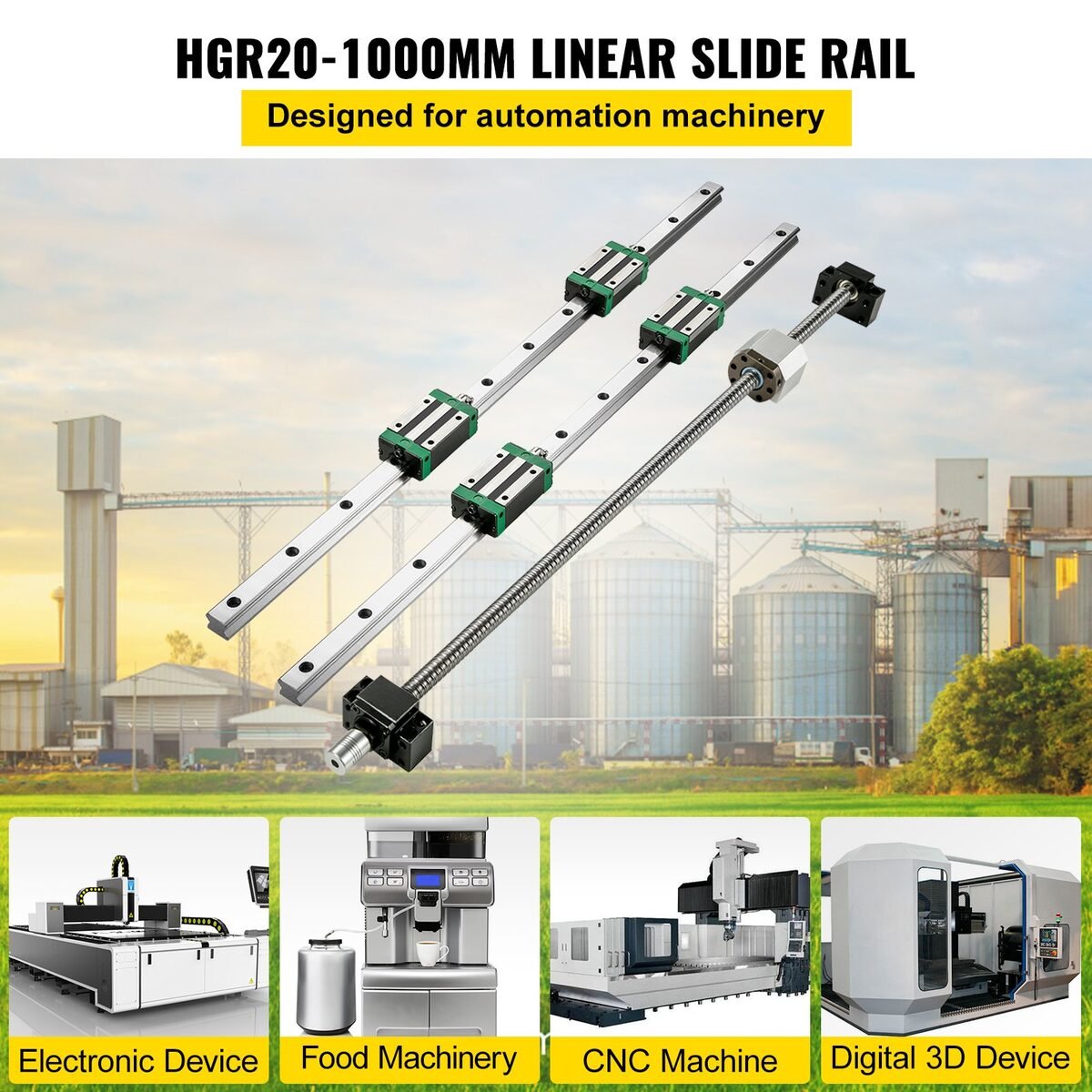

Komplet s dvije tračnice HGR20 od 1000 mm dolazi i s kugličnim vretenom RM1605 i ležajnim kućištima BF12/BK12, pa se od njega složi os koju pokreće motor.

Motorizirane osi: gotova os s motorom

Ako ne želite slagati os iz dijelova, postoje gotove osi s koračnim motorom:

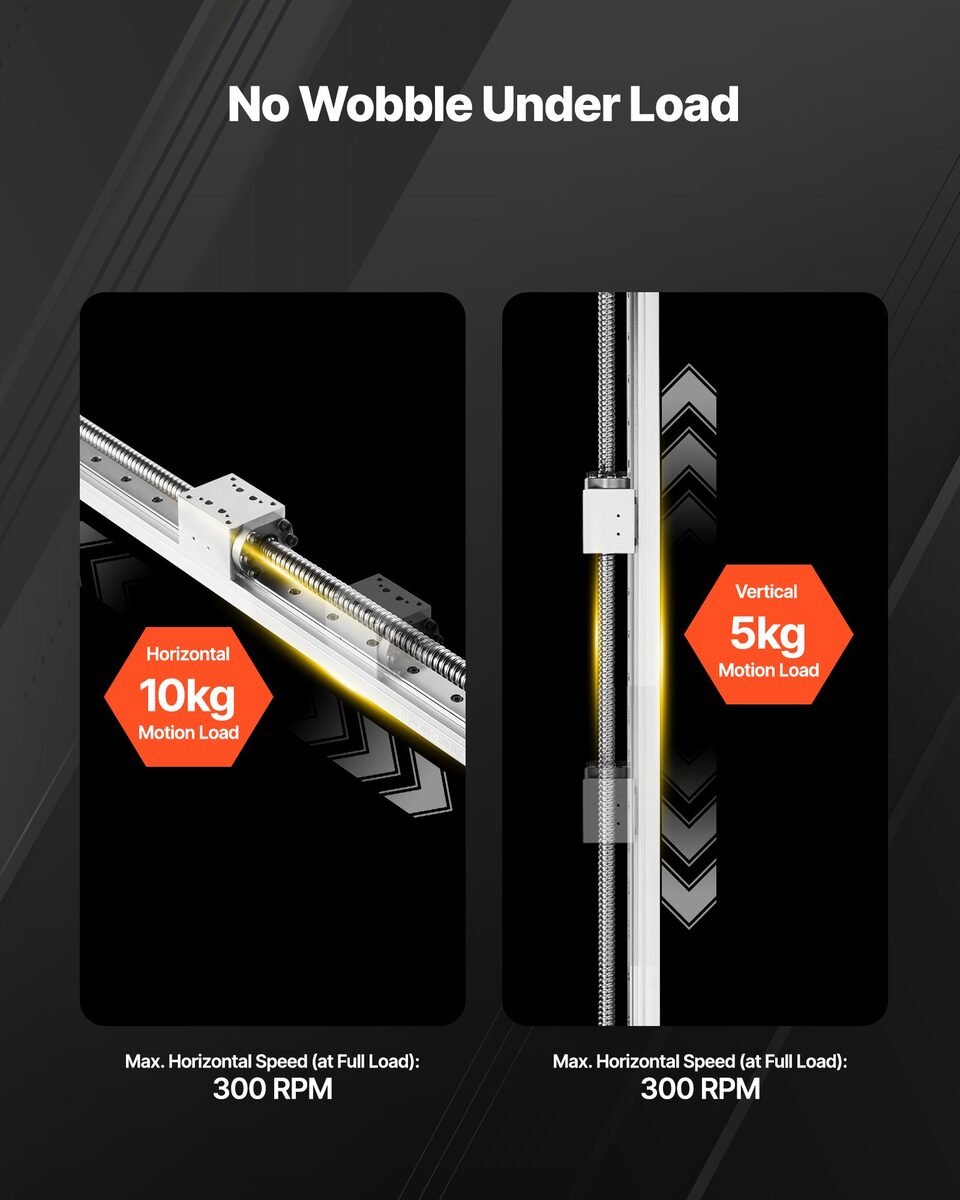

• Os s kugličnim vretenom — hod 1000 mm, vreteno promjera 16 mm, motor Nema 23; proizvođač navodi nosivost 10 kg vodoravno i 5 kg okomito te ponovljivost ±0,02 mm.
• Os s remenom — hod 600 ili 1300 mm, motor Nema 34; brža, a proizvođač navodi nosivost do 40 kg vodoravno i 20 kg okomito.

Vreteno je sporije i točnije, remen brži i dulji. Proizvođač u paketu navodi samo os s motorom, pa upravljač koračnog motora i napajanje predvidite zasebno.

Kako odabrati

1. Okvir ili vođenje? Za okvir aluminijski profil, za pomicanje prava vodilica.
2. Opterećenje — zbrojite težinu onoga što klizi i silu rezanja; za glodanje metala HGR, za lakše poslove SBR.
3. Duljina — hod plus duljina bloka i malo rezerve na krajevima.
4. Uvijek u paru — dvije paralelne vodilice s dva bloka na svakoj daju stabilan stol bez uvijanja.

Montaža

Vodilice pričvrstite na ravnu, krutu podlogu i provjerite paralelnost pomičnom mjerkom na oba kraja i u sredini. Blokove ne skidajte s tračnice bez potrebe: kod profilnih vodilica kuglice mogu ispasti. Proizvođač za HGR i SBR prikazuje navlačenje bloka na tračnicu u tri koraka, poravnato s krajem tračnice.

Naša ponuda

• Aluminijski profil 2020, 10 × 1 m.
• SBR12, 2 × 1 m i SBR20, 2 × 1 m.
• SFC20, 2 × 1 m s nosačima.
• HGR20, 2 × 1 m.
• Motorizirana os s vretenom, hod 1000 mm i os s remenom, hod 1300 mm.

Sve su u kategoriji Industrijska oprema. Za pogon osi pogledajte i vodič linearni aktuator.

Česta pitanja

Što znači SBR20?

Vodilica s osovinom promjera 20 mm na aluminijskom postolju cijelom duljinom.

Koja je razlika između SBR i HGR?

SBR ima okruglu osovinu, HGR četvrtastu čeličnu tračnicu; HGR je krući i točniji, pogodan za glodanje.

Je li profil 2020 vodilica?

Prvenstveno je nosivi profil za okvire; za precizno klizanje dodaje se prava vodilica.

Uključuje li motorizirana os upravljanje?

Proizvođač u paketu navodi samo os s motorom; upravljač i napajanje predvidite zasebno.
