Linearni aktuator: sila, hod, brzina i spajanje za projekte u radionici

Poklopac sanduka koji se sam podiže, krovni prozor u potkrovlju na daljinski, stol za rad na kojem se mijenja visina, TV koji izlazi iz komode, zaklopka kokošinjca, solarna ploča koja prati sunce, otvor za sijeno u štali: sve to u pozadini pokreće isti uređaj — linearni aktuator.

To je električni motor sa zupčanicima i navojnim vretenom koji umjesto vrtnje daje pravocrtno guranje i povlačenje. Za zimske projekte u radionici to je jedan od najkorisnijih dijelova. U ovom vodiču objašnjavamo što znače sila, hod, brzina, IP zaštita i radni ciklus te što još trebate uz aktuator da bi radio.

Četiri brojke za odabir

1. Sila (N)

Sila se navodi u njutnima. Za grubu procjenu: 1000 N odgovara težini od oko 100 kg. Naši aktuatori imaju silu 1000, 1500, 3000, 6000 i 9000 N. Uzmite rezervu: sila koju aktuator treba ovisi i o kutu pod kojim gura te o polugi, pa je kod poklopaca na šarkama često veća od same težine poklopca.

2. Hod (mm)

Hod je koliko se klip izvuče. Nudimo hodove od 100 mm do 1020 mm. Uz hod pazite i na ugradbenu duljinu — duljinu uvučenog aktuatora od oka do oka — jer ona mora stati u vaš prostor.

3. Brzina (mm/s)

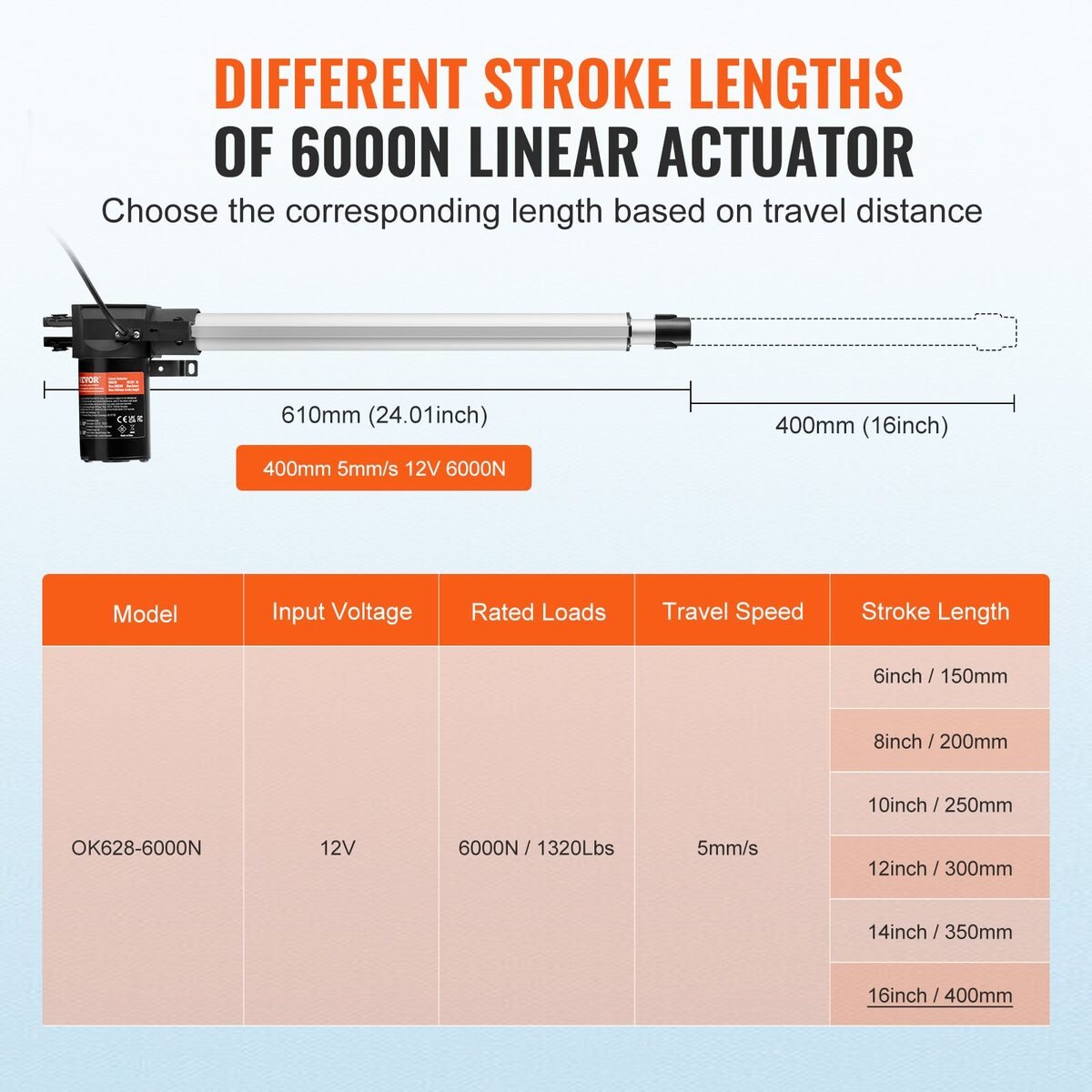

Brzina i sila idu obrnuto. Jaki aktuatori od 6000 N kreću se oko 5 mm/s — hod od 300 mm traje minutu. Brzi aktuatori od 1000 N kreću se 14 do 25 mm/s. Za stol ili TV-lift brži je ugodniji, za podizanje teškog poklopca važnija je sila.

4. IP zaštita

Proizvođač i za vodootporne modele napominje da ih radi duljeg vijeka nije preporučljivo trajno ostaviti na otvorenom.

Radni ciklus: aktuator nije za neprekidan rad

Aktuator se grije dok radi, pa mu treba odmor. Proizvođač za dio modela navodi radni ciklus od 25 %, a za jedan komplet 10 %. Kod 25 % to znači da nakon 1 minute rada aktuator treba oko 3 minute stajati. Za vrata, poklopce i stolove, koji se pomaknu nekoliko puta dnevno, to nije problem; za stroj koji se stalno pomiče jest.

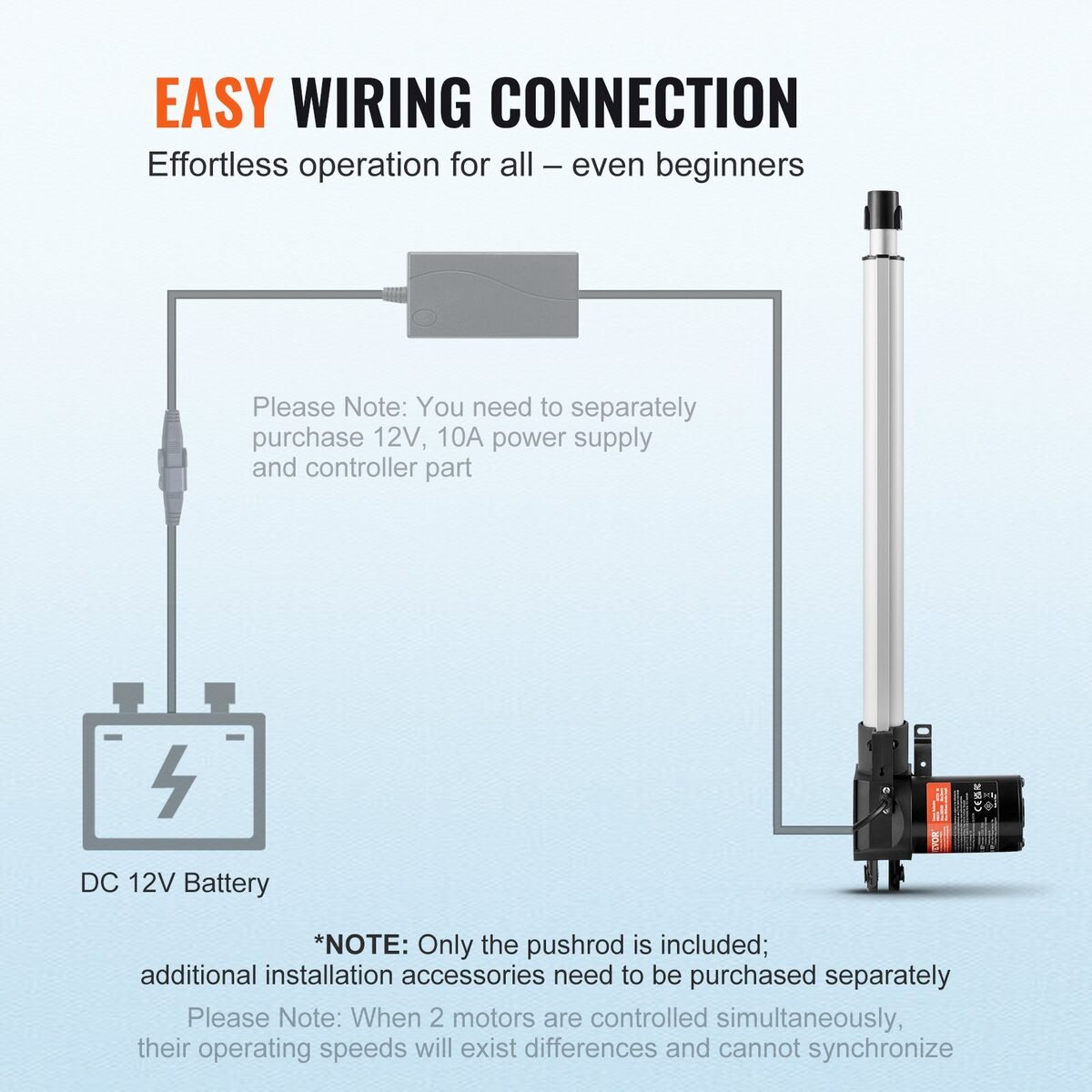

Što još trebate: napajanje i upravljanje

Ovo kupce najčešće iznenadi: većina aktuatora prodaje se samo kao aktuator s nosačima. Proizvođač izričito napominje da napajanje od 12 V i upravljački dio treba kupiti zasebno.

• Napajanje — akumulator od 12 V (u vozilu, na kampu, uz solarni sustav) ili ispravljač iz mreže dovoljne jakosti.
• Upravljanje — smjer se mijenja okretanjem polariteta, pa je dovoljna preklopka za promjenu smjera ili upravljač s daljinskim.

Iznimka su kompleti: par aktuatora s hodom 760 mm dolazi s napajanjem iz mreže, bežičnim daljinskim upravljačem i nosačima, a komplet od 24 V s mrežnim napajanjem. Proizvođač napominje da dva aktuatora na istom upravljaču mogu imati malu razliku u brzini i nisu sinkronizirani.

Primjeri: koji aktuator za koji projekt

• Stol s podesivom visinom, TV-lift — 1000 N, brzi, IP54; za stol obično dva aktuatora.
• Poklopac sanduka, krovni prozor — 1500 N, hod prema kutu otvaranja.
• Solarni nosač, vanjska zaklopka — 3000 N, IP65.
• Teška vrata, platforme, poljoprivredni strojevi — 6000 ili 9000 N.

Naša ponuda

• Aktuator 1000 N, hod 508 mm, brzi.
• Aktuator 1500 N, hod 305 mm.
• Aktuator 3000 N, hod 508 mm, IP65.
• Aktuator 6000 N, hod 406 mm.
• Aktuator 9000 N, hod 150 mm.
• Komplet 2 aktuatora s daljinskim i komplet 24 V s napajanjem.

Svi su u kategoriji Motori.

Česta pitanja

Koliko kilograma podigne aktuator od 1000 N?

Oko 100 kg pri ravnom okomitom podizanju. Kod poluga i šarki potrebna sila je drukčija, pa uzmite rezervu.

Je li uz aktuator uključeno napajanje?

Kod pojedinačnih aktuatora nije. Kompleti s daljinskim i kompleti od 24 V imaju mrežno napajanje.

Kako se mijenja smjer?

Okretanjem polariteta napajanja, preklopkom ili upravljačem.

Mogu li ga koristiti vani?

Za vanjsku primjenu uzmite model s IP65. Proizvođač ipak savjetuje da ni on ne bude trajno izložen vremenu.

Uz jedan aktuator i malo mašte radionica dobiva automatiku. Pogledajte aktuatore u kategoriji Motori.
