Ispitivanje tlaka u hidraulici: set manometara i punjenje hidrauličkog akumulatora
Autor Jan Profimajstor - 11.10.2026. - 0 komentara

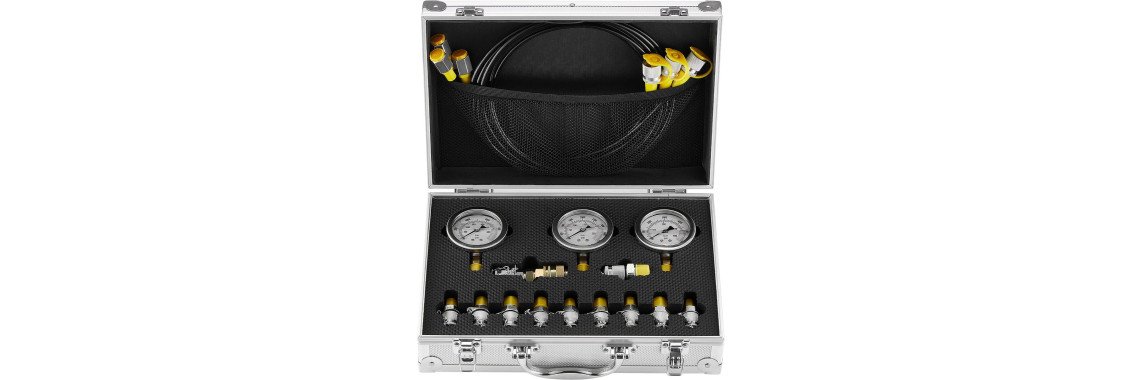

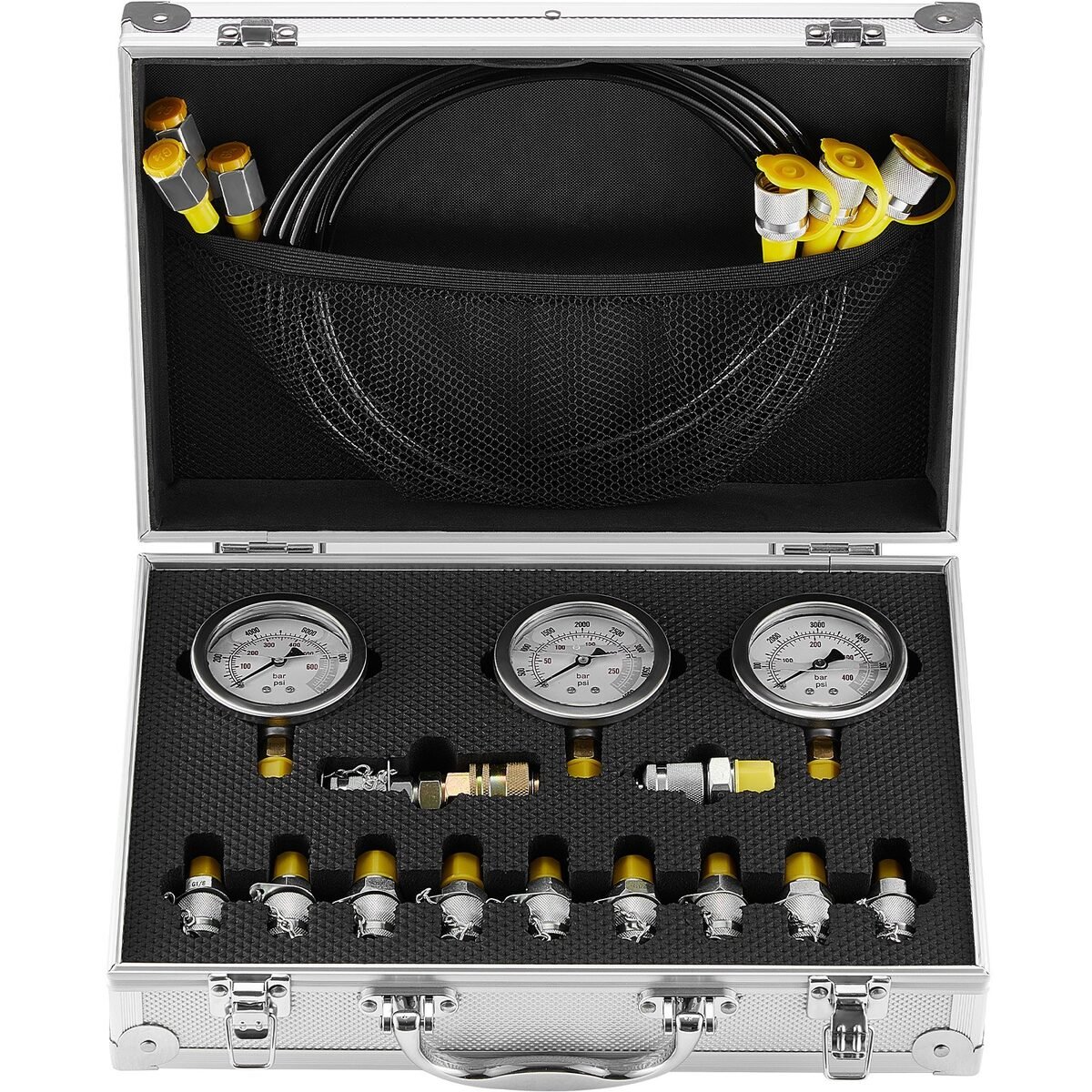

Bager sporo diže granu, traktor ne drži plug u zraku, preša gura slabije nego prošle godine. Prvo pitanje svakog servisera je isto: koliki je tlak? Bez mjerenja se mijenjaju pumpa, ventili i brtve redom, nasumce, a jedan manometar na mjernoj spojnici za pet minuta kaže gdje je kvar. Za radionicu koja servisira strojeve različitih proizvođača dobar je početak set od tri manometra (250, 400 i 600 bar) s 11 mjernih spojnica u koferu.
Proizvodi iz ovog vodiča — cijena i dostupnost
Set manometara za ispitivanje tlaka, hidraulika, 600 bar, 3 manometra, 11 priključaka, kofer
Set manometara za ispitivanje tlaka, hidraulika, 600 bar, 3 manometra, 6 priključaka, kofer
Set manometara za ispitivanje tlaka, hidraulika, 600 bar, 5 manometara, 5 crijeva, 14 T-spojnica
Set manometara za ispitivanje tlaka za radionicu, 700 bar, 2 manometra, 9 spojnica, 2 crijeva
U ovom vodiču objašnjavamo kako se odabire raspon manometra, što su mjerne spojnice, kada ima smisla digitalni manometar i kako se provjerava i puni hidraulički akumulator.
Zašto više manometara različitog raspona
Manometar je najtočniji u srednjem dijelu skale. Manometrom od 600 bar loše se čita tlak od 20 bar u upravljačkom krugu, a manometar od 60 bar puknuo bi na radnom krugu bagera. Zato setovi imaju više manometara: približno očekivani tlak treba pasti u gornju polovicu skale, a nikad preko najveće vrijednosti. Ako tlak ne znate, krenite od manometra s najvećim rasponom.
| Set | Manometri (proizvođač) | Spojnice i crijeva |
|---|---|---|
| 3 manometra, 6 spojnica | 250, 400, 600 bar | G1/4, G1/8, G3/8, M14×1,5, M10×1, M10×1,25; 3 crijeva od 1,6 m |
| 3 manometra, 11 spojnica | 250, 400, 600 bar | uz gornje i R1/4, UNF 7/16-20, UNF 9/16-18 i brza spojka |
| 5 manometara, 14 T-spojnica | 10, 100, 250, 400, 600 bar | 13 spojnica (uključujući M16×1,5, M12×1,5, NPT 1/4), 5 crijeva, 14 T-komada |
| 5 manometara, 20 spojnica | 10, 60, 160, 400, 600 bar | 20 spojnica, dvije vrste brzih spojki, crijeva 1,6 i 3,2 m |
Manometri su punjeni glicerinom, koji prigušuje titranje kazaljke, a kućište je od nehrđajućeg čelika. Skala je dvostruka, u barima i PSI.
Mjerne spojnice: navoj odlučuje

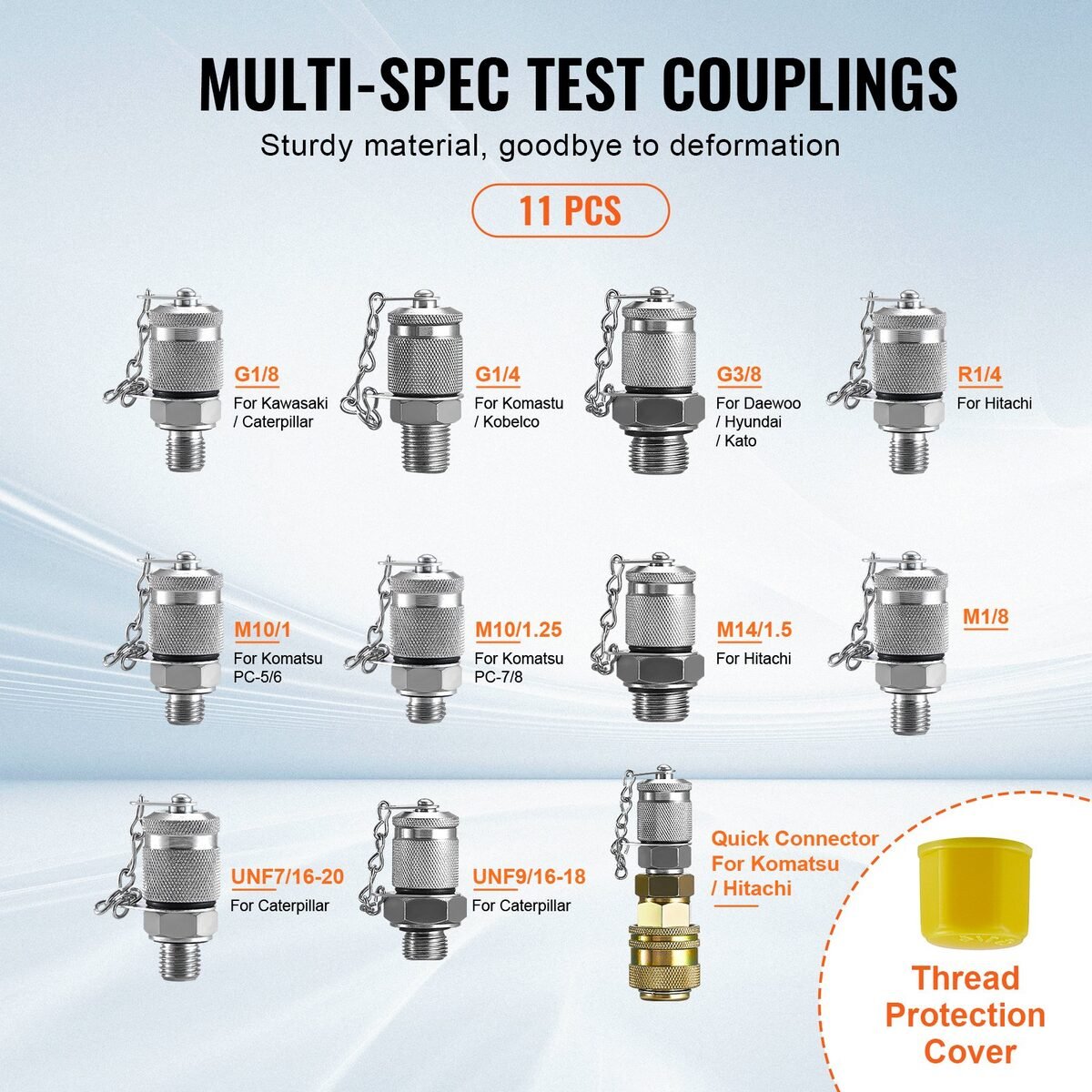

Na strojevima postoje mjerni priključci na koje se crijevo manometra spaja pod tlakom. Problem je što proizvođači strojeva koriste različite navoje: metričke (M10×1, M14×1,5, M16×1,5), britanske cijevne (G1/8, G1/4, G3/8) i američke UNF. Zato je broj i vrsta spojnica u setu važniji od broja manometara. Prije kupnje pogledajte koje navoje imaju strojevi koje servisirate; ako radite s raznim markama, uzmite set s više spojnica. O razlikama među navojima više piše vodič čepovi za hidrauliku.
Dva manometra i T-spojnice: gdje curi
Jedan manometar pokazuje tlak u jednoj točki. S dva istodobno — jednim na izlazu pumpe, drugim na cilindru ili hidromotoru — vidi se gdje tlak pada. Ako pumpa daje pun tlak, a na cilindru ga nema, problem je između: ventil, crijevo ili unutarnje propuštanje. Set s 14 T-spojnica omogućuje spajanje manometra u vod bez prekidanja rada.
Za to su praktični i digitalni manometri: proizvođač navodi raspon 0–700 bar, točnost ±0,2 %, pamćenje vršne vrijednosti i izbor jedinice (bar, PSI, MPa, kgf/cm²). Vršni tlak koji traje djelić sekunde analogna kazaljka ne pokaže, a digitalni zapamti.
Hidraulički akumulator: provjera i punjenje dušikom

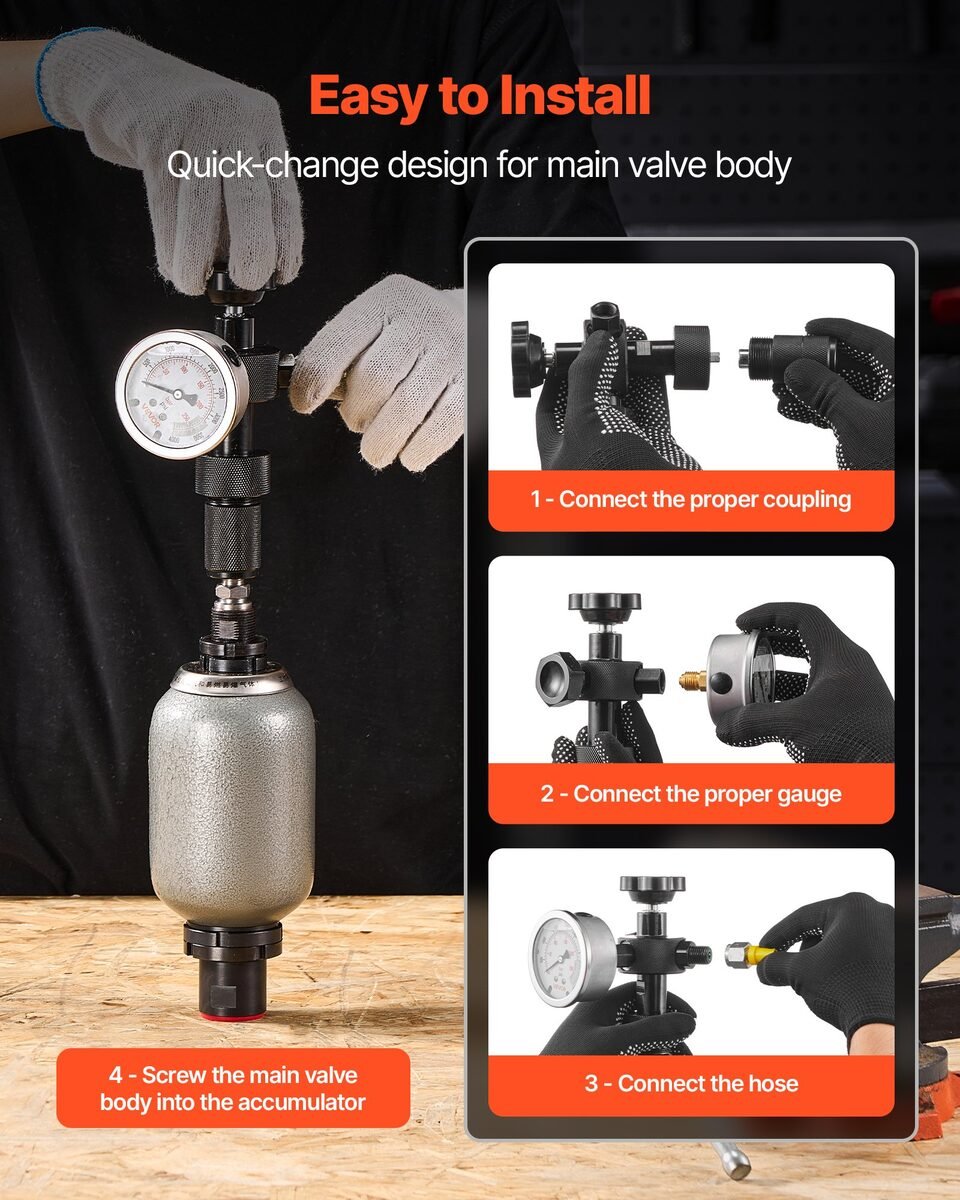

Akumulator je posuda u kojoj je s jedne strane membrane ili mijeha ulje, a s druge plin pod tlakom. Ublažava udare i čuva tlak, primjerice kod amortizacije grane bagera ili kočnica strojeva. Kad plin s vremenom iscuri, sustav postaje trom ili trza. Tlak punjenja provjerava se i dopunja kompletom za akumulator:
- komplet s tri manometra (100, 250 i 400 bar), ventilom, crijevom i šest adaptera za akumulatore (G1/4, M14×1,5, UNF);
- komplet s jednim manometrom do 100 bar za niskotlačne akumulatore.
Kompleti su namijenjeni punjenju dušikom i imaju adapter CGA580 za bocu. CGA580 je američki standard; boce dušika u Europi često imaju priključak W24,32×1/14 (DIN 477, br. 10). Prije prvog punjenja provjerite kod dobavljača plina kakav je ventil na vašoj boci i treba li adapter. Tlak punjenja akumulatora propisuje proizvođač stroja ili akumulatora — pridržavajte se njegove vrijednosti.
Za hidrauliku poljoprivrednih strojeva pogledajte i vodiče hidraulika za cjepač drva i hidraulički agregat za kiper. Sve mjerne alate nađete u kategoriji Mjerenje i kontrola.
Česta pitanja
Koji raspon manometra za hidrauliku bagera?
Radni tlak piše u uputama stroja. Setovi zato imaju više manometara: do 400 i 600 bar za visoke tlakove i od 10 do 160 bar za niže, primjerice u upravljačkom krugu. Očekivani tlak treba pasti u gornju polovicu skale.
Koje mjerne spojnice trebam?
One s navojem koji imaju mjerni priključci vaših strojeva: metrički (M10×1, M14×1,5, M16×1,5), BSP (G1/8, G1/4, G3/8) ili UNF. Za više marki strojeva uzmite set s više spojnica.
Je li digitalni manometar bolji od analognog?
Digitalni pamti vršni tlak i lakše se očitava, a analogni ne treba bateriju i otporniji je na udarce. Za traženje kvara korisno je imati oba.
Čime se puni hidraulički akumulator?
Kompleti u našoj ponudi namijenjeni su punjenju dušikom; tlak punjenja određuje proizvođač stroja ili akumulatora.
Odgovara li adapter CGA580 europskoj boci dušika?
Ne nužno. CGA580 je američki standard, a europske boce često imaju priključak W24,32×1/14; provjerite kod dobavljača plina.
Prije nego zamijenite skupu pumpu, izmjerite. Za početak je dovoljan set od tri manometra s 11 spojnica, a ostale alate nađete u kategoriji Mjerenje i kontrola.
