Hidraulika za cjepač drva: dvostupanjska pumpa, razvodnik i kako ih uskladiti kad gradite ili popravljate cjepač

Listopad je mjesec kad se drva za zimu režu, cijepaju i slažu. Tko ima peć na drva i šumu ili deponij trupaca, zna koliko sjekira umara — i koliko brzo hidraulički cjepač otplati svoje. Mnogi ga sastave sami: okvir, cilindar, motor s kosilice ili stari stacionarni motor, pumpa i razvodnik. Drugi imaju stari cjepač kojem je pumpa otkazala ili razvodnik počeo propuštati.

Ovaj vodič je za obje skupine. Objašnjavamo kako radi dvostupanjska zupčasta pumpa, što znače brojke na njoj (l/min, bar, okretaji), koliki motor traži i kako odabrati razvodnik koji ide uz nju — jer pumpa i razvodnik moraju biti usklađeni.

Zašto dvostupanjska pumpa?

Cilindar cjepača radi dva različita posla. Dok klin putuje do trupca i vraća se natrag, ne treba sila nego brzina. Kad klin udari u drvo, treba velika sila, a brzina nije važna. Dvostupanjska pumpa to rješava sama:

• Prvi stupanj daje veliki protok pri niskom tlaku — klin brzo dolazi do trupca i brzo se vraća.
• Drugi stupanj se uključi kad tlak naraste: protok padne, a tlak se digne do maksimuma — klin polako, ali snažno cijepa.

Primjer iz specifikacije kompleta: prvi stupanj 16 GPM (oko 60 l/min) pri 650 psi (oko 45 bar), drugi stupanj 3,5 GPM (oko 13 l/min) pri 2500 psi (oko 172 bar). Tako manji motor može pogoniti cjepač koji bi s jednostupanjskom pumpom tražio puno jači pogon.

Naše pumpe i razvodnici

Pumpe imaju kućište od aluminijske legure, ulaz od 1 inča i izlaz s navojem 1/2" NPT, vratilo promjera 1/2". Proizvođač navodi da odgovaraju zamjeni na cjepačima nekoliko poznatih proizvođača, ali provjerite prirubnicu, vratilo i priključke na svom stroju prije narudžbe.

Koliki motor treba?

Za pumpe od 13 i 16 GPM proizvođač navodi motor od 5,5 do 7,5 KS na 3600 o/min, a za komplet s razvodnikom najmanje 8 KS. Pumpa se spaja na vratilo motora preko spojke; motor nije u kompletu. Ako motor ne postiže okretaje za koje je pumpa predviđena, protok će biti manji, a cjepač sporiji.

Razvodnik mora pratiti pumpu

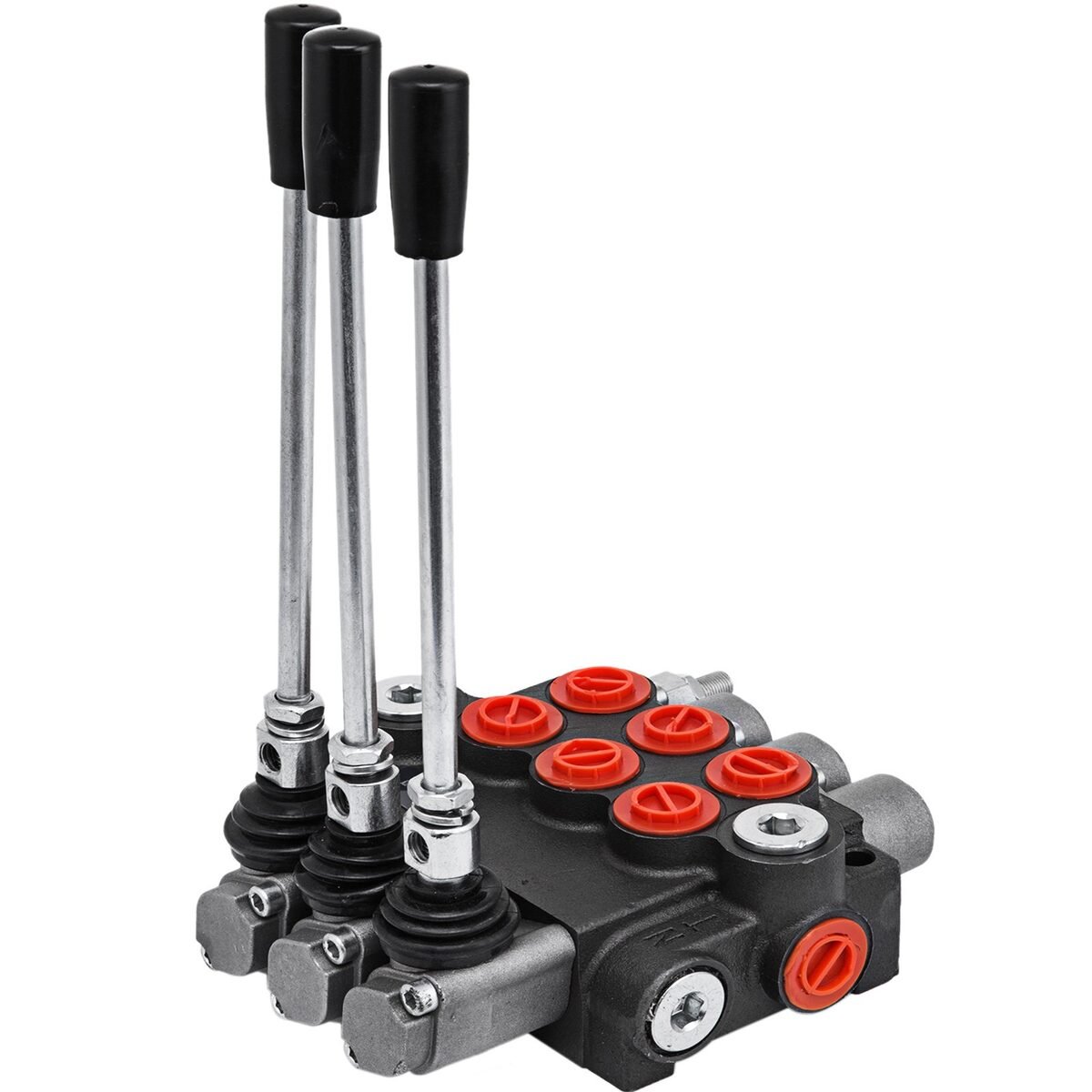

Ovo je mjesto gdje se kod samogradnje najčešće griješi. Razvodnik ima nazivni protok: naši razvodnici s dvije i tri ručice predviđeni su za 40 l/min (11 GPM). Prvi stupanj pumpe od 13 ili 16 GPM daje više od toga. Zato:

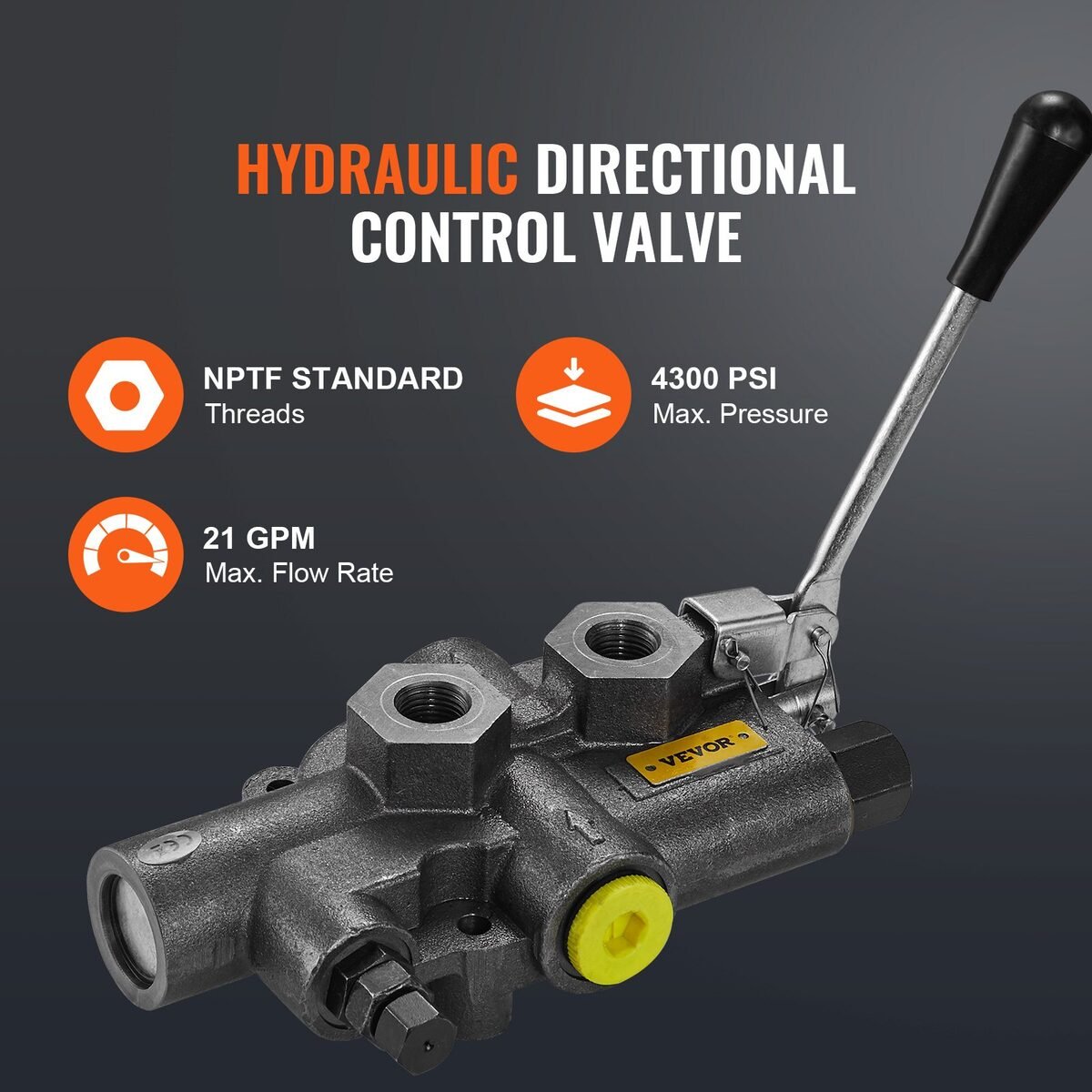

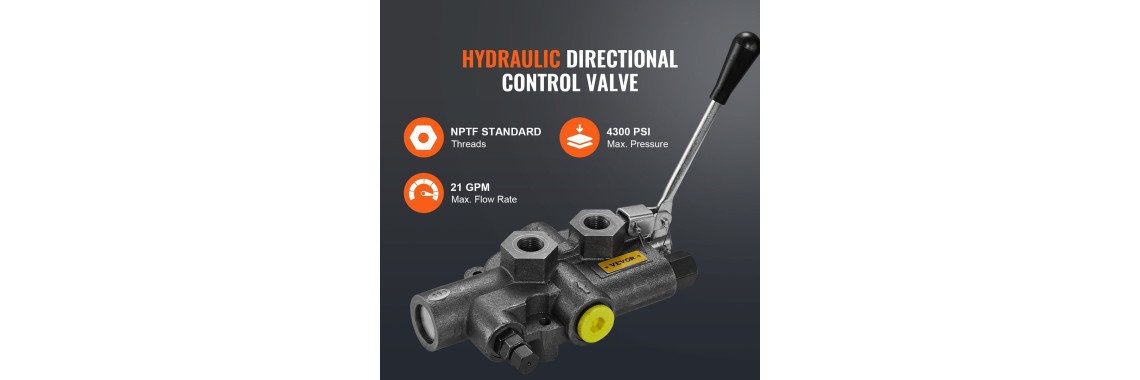

• za cjepač s pumpom od 16 GPM jednostavniji je komplet, u kojem je razvodnik prema proizvođaču predviđen za protok do 21 GPM;
• razvodnike s više ručica koristite tamo gdje je protok pumpe unutar njihova nazivnog protoka — za male traktore, utovarivače i pomoćne cilindre, kako ih proizvođač i navodi.

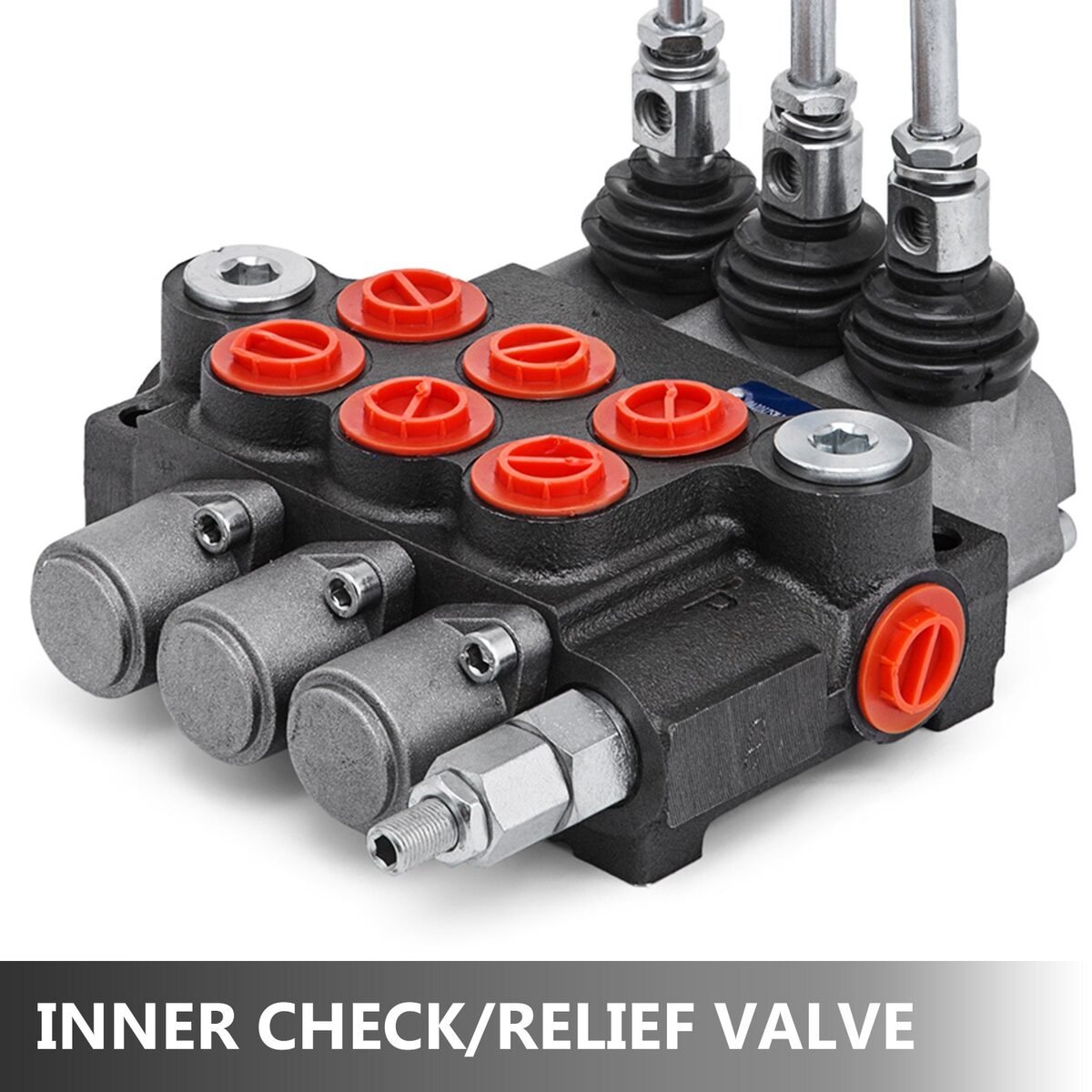

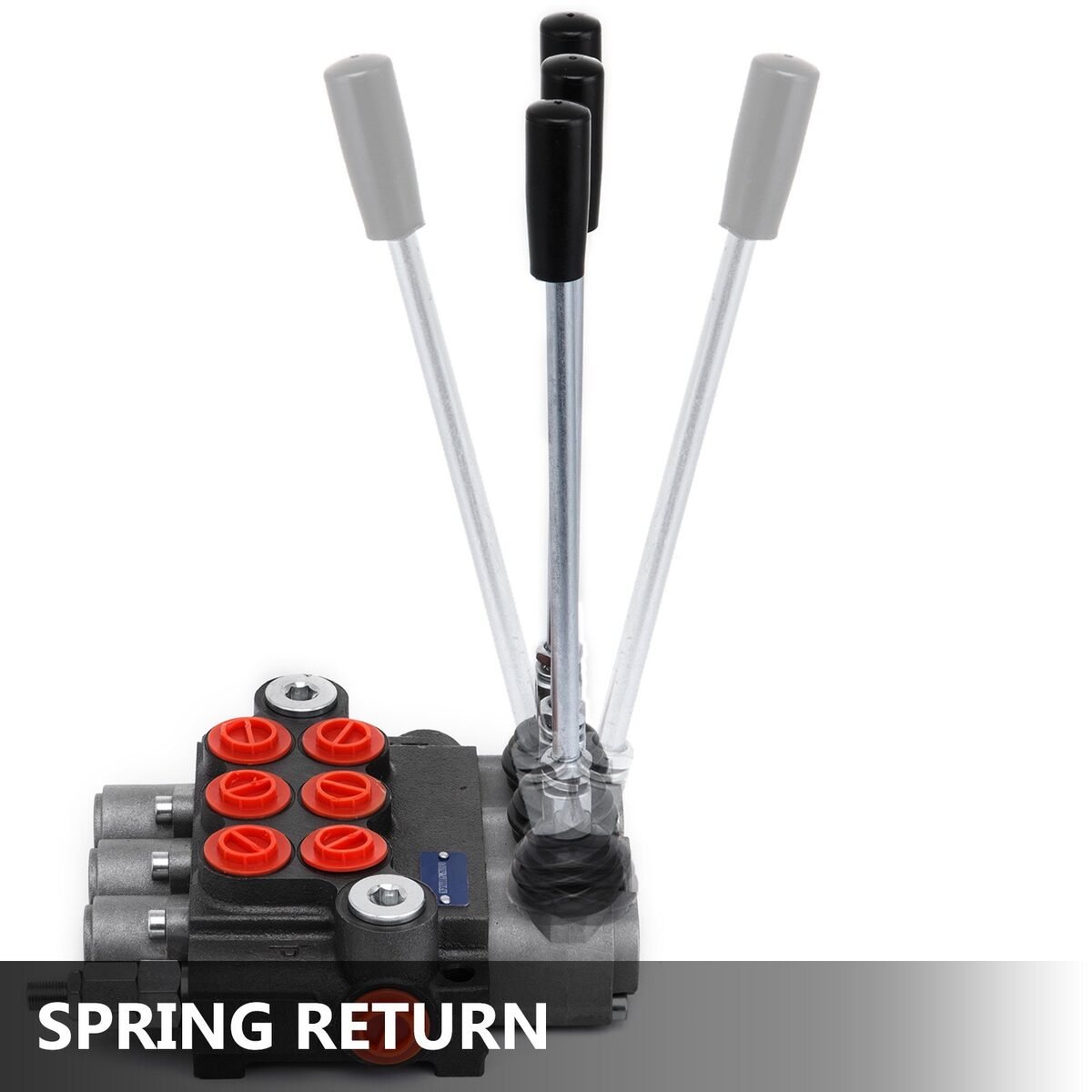

Svi naši razvodnici imaju podesivi sigurnosni (preljevni) ventil i povrat ručice u neutralni položaj oprugom. Preljevni ventil štiti pumpu i crijeva od previsokog tlaka — ne podešavajte ga iznad vrijednosti koju podnose cilindar, crijeva i pumpa.

Što još treba uz pumpu i razvodnik?

1. Spremnik ulja dovoljnog volumena i usisni filtar — proizvođač kompleta posebno upozorava na usisni filtar.
2. Hidraulička crijeva za tlak koji sustav postiže, s odgovarajućim spojnicama; teflonska traka za navoje dolazi uz pumpu.
3. Dvoradni cilindar za silu koju trebate.
4. Hidrauličko ulje preporučene viskoznosti.

Kod samogradnje imajte na umu da je cjepač stroj velike sile. Ruke nikad ne držite na trupcu dok se klin kreće, a stroj ne pokrećite dok nije provjeren na curenje i nepropusnost spojeva.

Od trupca do cjepanice

Prije cjepača dolazi motorna pila — kako izrezati trupce na duljinu za peć, pisali smo u vodiču rezanje drva za ogrjev motornom pilom. Ako vas zanima i hidraulika na prikolici, pogledajte hidraulički agregat za kiper.

Česta pitanja

Što je dvostupanjska hidraulička pumpa?

Pumpa koja pri niskom tlaku daje veliki protok (brzo kretanje klina), a kad tlak naraste, prebaci se na mali protok i visoki tlak za cijepanje. Tako manji motor pogoni cjepač.

Koliki motor treba za pumpu cjepača?

Proizvođač za pumpe od 13 i 16 GPM navodi motor od 5,5 do 7,5 KS na 3600 o/min, a za komplet pumpe s razvodnikom najmanje 8 KS.

Može li bilo koji razvodnik ići uz pumpu?

Ne. Razvodnik mora podnijeti protok pumpe. Naši razvodnici s 2 i 3 ručice imaju nazivni protok 40 l/min, a razvodnik iz kompleta prema proizvođaču do 21 GPM.

Koliko bara ima pumpa za cjepač?

Pumpa od 13 GPM do 3000 psi (oko 207 bar), pumpa od 16 GPM do 4000 psi (27,6 MPa), prema proizvođaču.

Odgovara li pumpa mom starom cjepaču?

Proizvođač navodi kompatibilnost s cjepačima nekoliko proizvođača, ali prije narudžbe usporedite prirubnicu, promjer vratila (1/2") i priključke (ulaz 1", izlaz 1/2" NPT).

Dobro usklađena pumpa, razvodnik i cilindar čine cjepač koji radi godinama. Pumpe i razvodnike pogledajte u kategoriji Industrijska oprema; dostava je besplatna, a OPG-ovima i obrtnicima izdajemo R1 račun.
