Rupa od 60 mm u bočnoj stranici elektro ormara: svrdlom ne ide, krunom se lim trga i vibrira, a ubodna pila ostavi nazubljen rub koji treba turpijati pola sata. Električari to rade probijačem (engleski „knockout”): matrica s jedne strane lima, žig s druge, vijak kroz malu provrtnu rupu — i hidraulika protisne čist, okrugao otvor bez srha. Za većinu ormara dovoljan je ručni hidraulički probijač sa šest matrica od 22 do 60 mm.
Proizvodi iz ovog vodiča — cijena i dostupnost
Hidraulički probijač limova za probijanje okruglih rupa u limu, od metala (2)
Hidraulički probijač limova, od aluminija
Hidraulički probijač limova za probijanje okruglih rupa u limu, od metala (1)
Hidraulički probijač limova za probijanje okruglih rupa u limu (2)
U nastavku: koje veličine postoje, koliko debeo lim probija, hidraulika ili račna, i na što paziti s uvodnicama.
Kako radi probijač
- Na mjestu središta rupe izbušite malu provrtnu rupu za vijak (kod naših kompleta vijak je 19–20 mm, pa stepenasto svrdlo dobro dođe).
- S jedne strane lima postavite žig, s druge matricu, i spojite ih vijkom kroz rupu.
- Hidraulika ili račna vuče vijak i žig prosijeca lim u matricu.
- Izrezani komad ostaje u matrici, a rub otvora je čist.
Rupa je okrugla i točno na mjestu, bez iskrenja i bez strugotina u ormaru punom opreme.
Veličine matrica

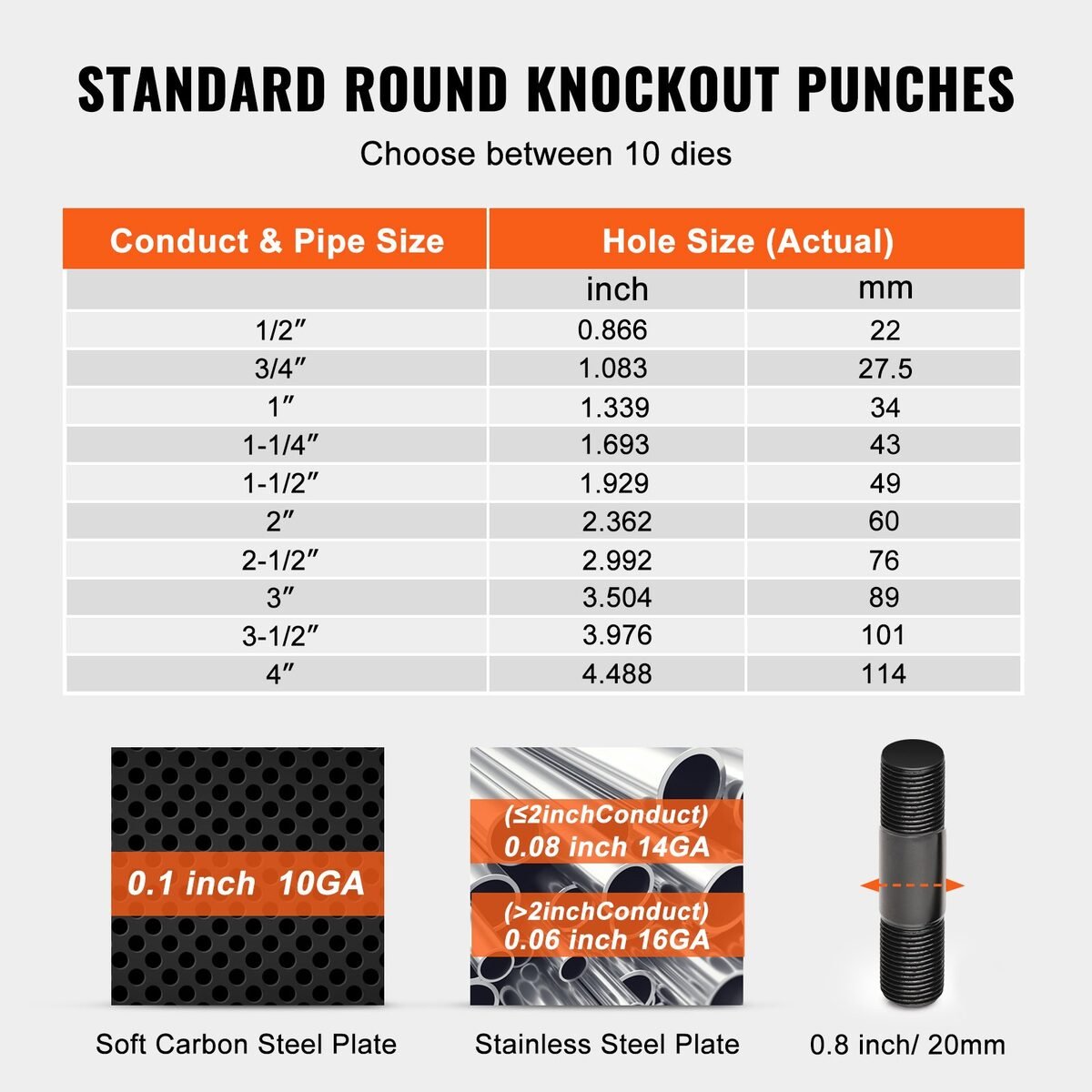

Komplete označavamo prema veličini cijevi za kabele (po američkom sustavu), a stvarni promjer rupe je veći. Proizvođač navodi:
| Oznaka | Promjer rupe |
|---|---|
| 1/2" | 22 mm |
| 3/4" | 27,5 mm |
| 1" | 34 mm |
| 1-1/4" | 43 mm |
| 1-1/2" | 49 mm |
| 2" | 60 mm |
| 2-1/2" do 4" | 76, 89, 101 i 114 mm (veliki kompleti) |
Pozor kod metričkih uvodnica. U Europi se najčešće koriste uvodnice M20, M25, M32…, koje traže otvor tek malo veći od navoja (za M20 oko 20,5 mm, za M25 oko 25,5 mm). Matrice od 22 i 27,5 mm za njih su preširoke. Prije probijanja provjerite koliki otvor traži vaša uvodnica ili priključak. Rupa od 22 mm, s druge strane, standardna je mjera za tipkala, sklopke i signalne lampice na vratima ormara — za to je probijač idealan.
Koliko debeo lim
Prema proizvođaču, kompleti probijaju meki čelični lim do oko 3 mm (10 gauge) i nehrđajući lim do oko 1,5 mm (16 gauge). To pokriva uobičajene limene ormare i kutije. Za nehrđajući lim koristite manje matrice i polaganiji rad.
Koji komplet odabrati
| Komplet | Rupe | Pogon |
|---|---|---|

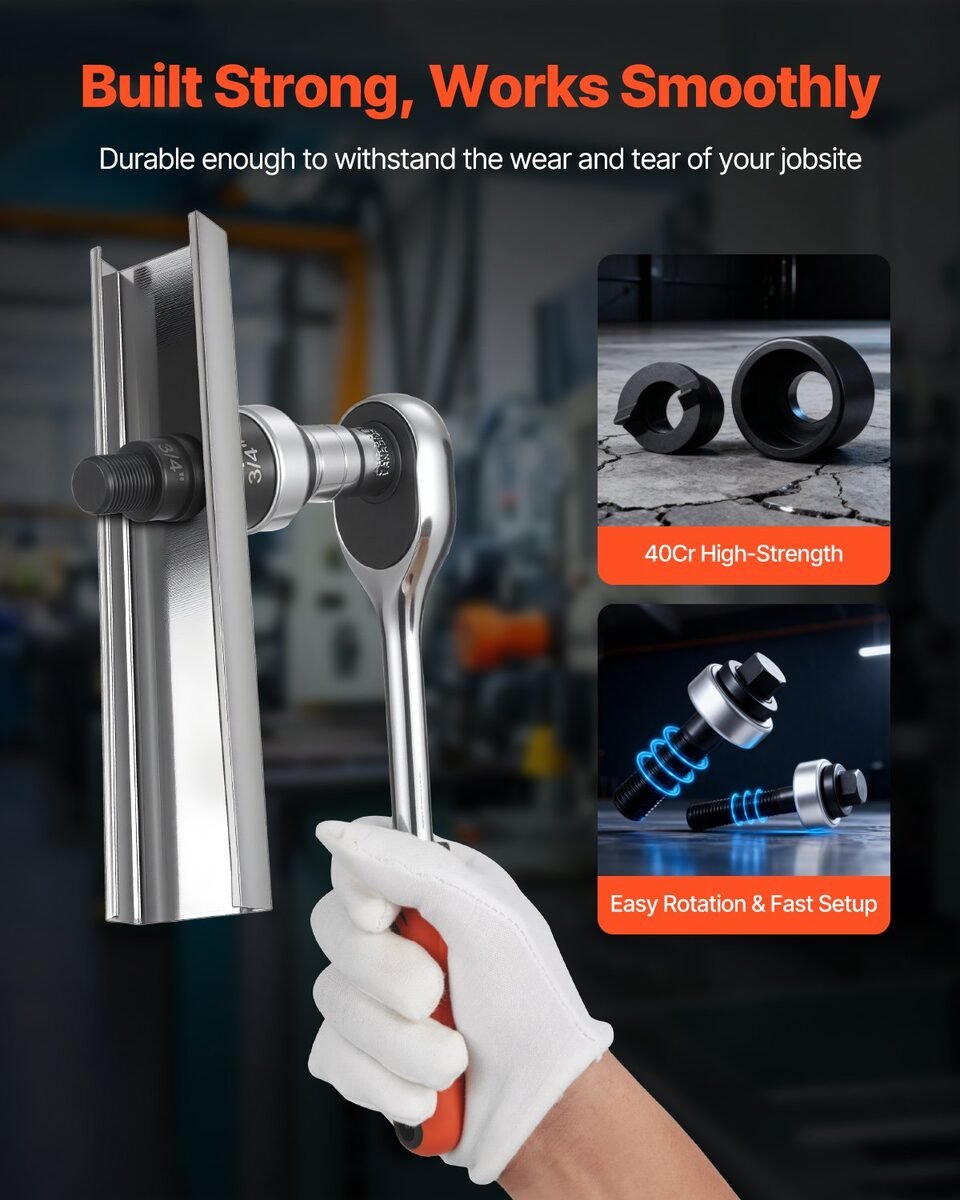

| probijač s račnom | 22–60 mm, 6 matrica | ručni, račna i stepenasto svrdlo |
| ručni hidraulički, 98 kN | 22–60 mm, 6 matrica | hidraulička ručica, jednim dijelom |
| ručni hidraulički, 147 kN | 22–114 mm, 10 matrica | hidraulička ručica, jednim dijelom |
| 10 t s ručnom pumpom | 22–60 mm, 6 matrica | odvojena pumpa i cilindar s crijevom |
| 15 t s ručnom pumpom | 22–114 mm, 10 matrica | odvojena pumpa i cilindar s crijevom |

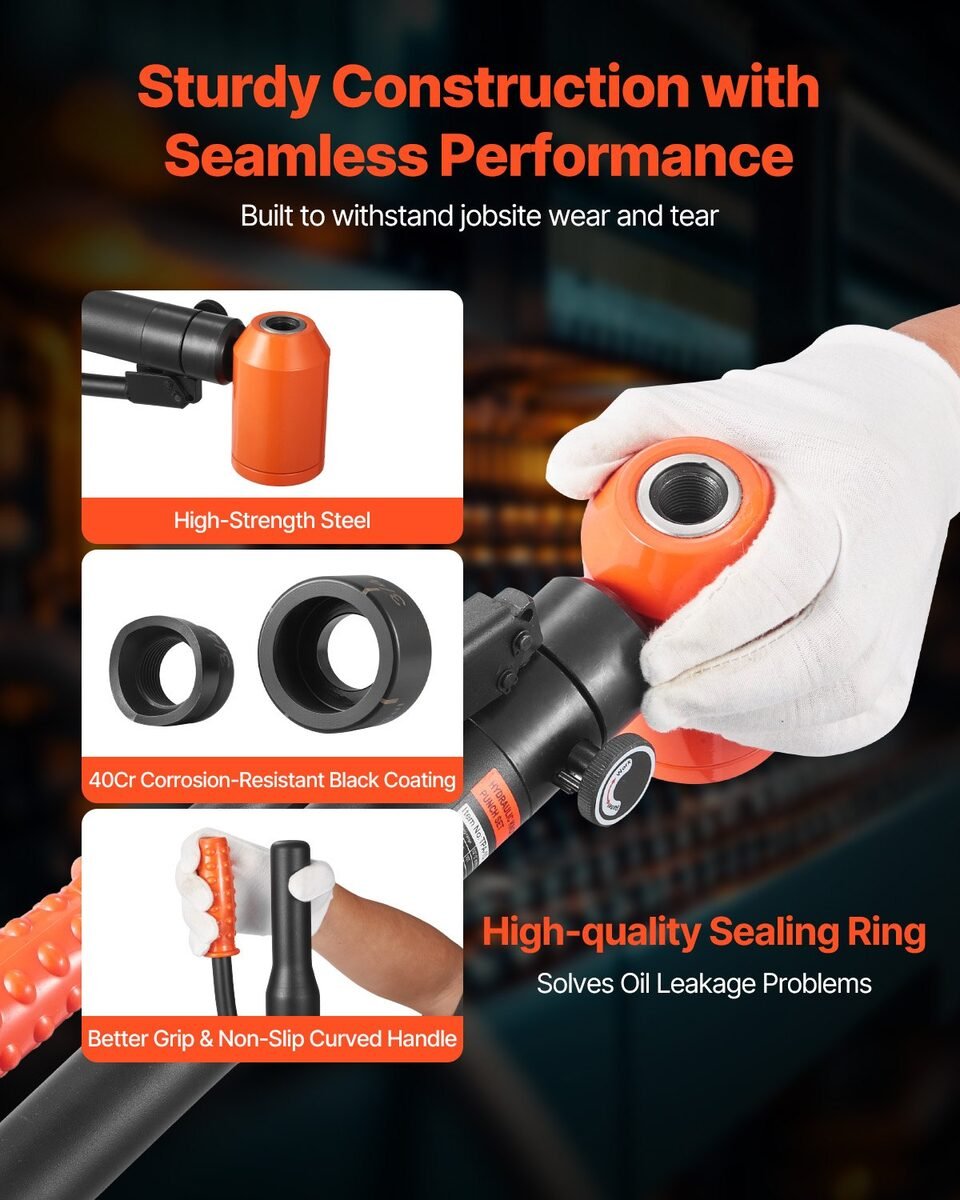

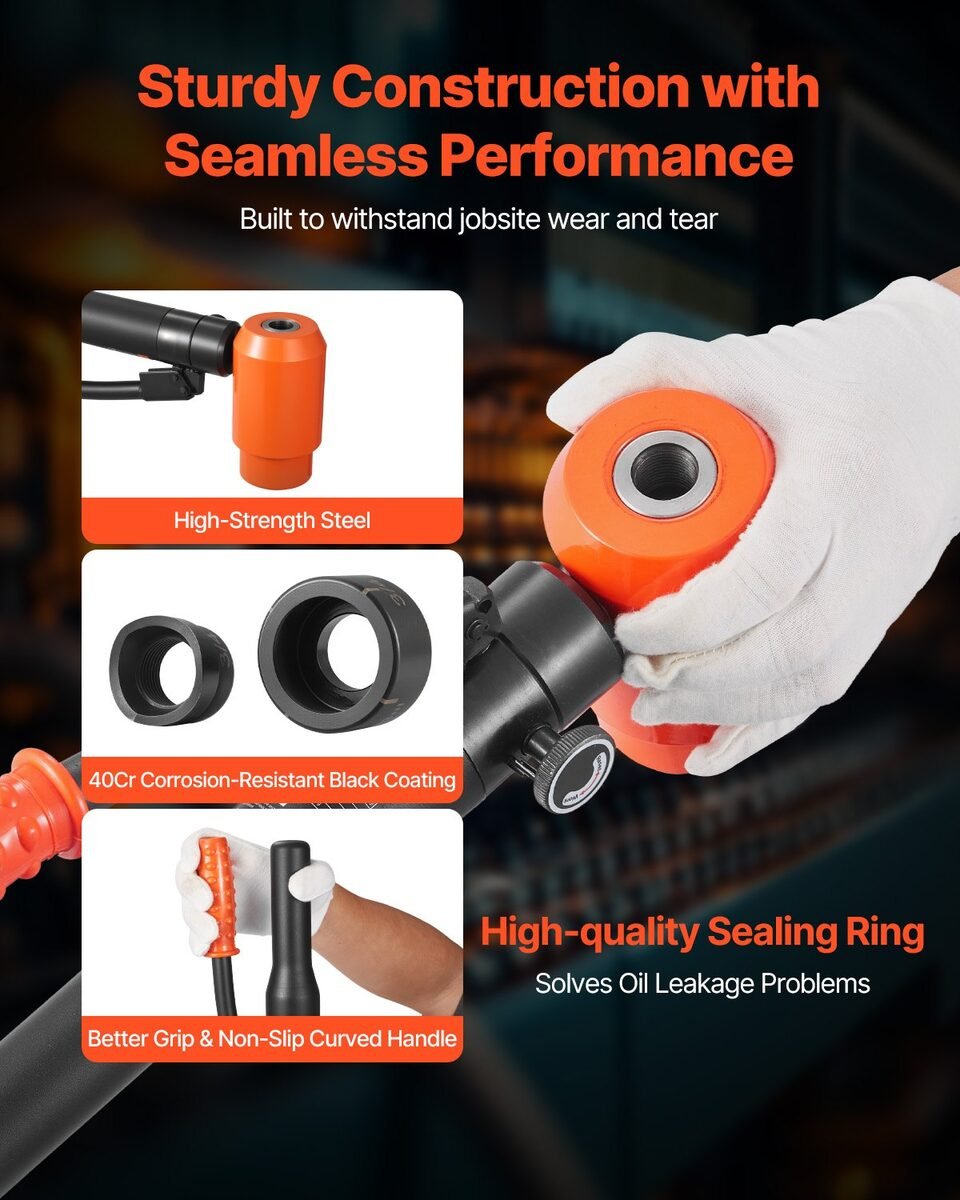

Račna je jeftinija i dovoljna za povremene rupe u tanjem limu, ali traži snagu. Ručni hidraulički probijač je sve u jednom komadu: cilindar i ručica, radi se jednom rukom, pa je zgodan u ormaru na zidu. Komplet s odvojenom pumpom ima mali cilindar na crijevu — stane u tijesna mjesta, a pumpa ostaje vani. Za rupe veće od 60 mm (na primjer za ventilatore ili veće uvodnice) birajte komplet od 10 matrica.
Savjeti
- Provrtna rupa mora biti točno u središtu — od nje ovisi položaj otvora.
- Žig postavite s vanjske strane ormara, gdje želite čist rub.
- Vijke i navoje povremeno podmažite; zaprljan navoj otežava rad.
- Komad lima izvadite iz matrice nakon svake rupe.
Ako opremate ormar na otvorenom, pogledajte vodič vanjski elektro ormarić, a za mrežni ormar rack ormar za kućnu mrežu.
Česta pitanja
Kako napraviti okruglu rupu u elektro ormaru?
Probijačem: izbuši se mala provrtna rupa, s obje strane lima postave se žig i matrica, a hidraulika ili račna protisne čist okrugli otvor.
Koliko debeo lim probija hidraulički probijač?
Prema proizvođaču, naši kompleti probijaju meki čelik do oko 3 mm i nehrđajući čelik do oko 1,5 mm.
Odgovara li probijač za metričke uvodnice?
Matrice su po američkim veličinama (22; 27,5; 34 mm …). Za uvodnice M20 i M25 otvori su malo preveliki, pa prvo provjerite koliki otvor traži uvodnica.
Mogu li probijačem raditi rupe za tipkala i lampice?
Da, matrica od 22 mm odgovara standardnoj rupi za tipkala, sklopke i signalne lampice na vratima ormara.
Koja je razlika između probijača s račnom i hidrauličkog?
Račna se okreće ručno i traži više snage, a hidraulički probijač stvara silu pumpanjem ručice i lakše probija veće rupe i deblji lim.
Za elektro ormare i razvodne kutije dobar je izbor ručni hidraulički probijač sa šest matrica; za veće rupe komplet od deset matrica do 114 mm. Ostali alat nađete u kategoriji Alat.
