Rack ormar za kućnu mrežu i mali ured: koliko U, zidni ili na kotačima i kako složiti opremu

Ruter na polici, switch iza televizora, NAS na podu, UPS pod stolom i dvadeset kabela koji se nekako spajaju — tako izgleda većina kućnih i malih uredskih mreža nakon nekoliko godina. Sve radi dok jednog dana nešto ne prestane, a nitko ne zna koji kabel kamo vodi.

Otvoreni rack ormar skupi mrežnu opremu na jedno mjesto, u standardnom formatu od 19 inča. Ovaj vodič objašnjava što znače oznake U, kako odabrati visinu i dubinu, zidni ili samostojeći rack i kojim redom složiti opremu da ostane pregledna i hladna.

Što je 19 inča i što je U?

Gotovo sva mrežna oprema za ugradnju — switchevi, patch paneli, UPS-ovi, police za ruter ili NAS — široka je 19 inča i pričvršćuje se vijcima na okomite profile racka. Visina se mjeri u jedinicama U: 1 U je 44,45 mm. Tipičan switch s 24 porta ima 1 U, patch panel 1 U, polica za ruter ili mali NAS 1 ili 2 U.

Koliko U vam treba?

Popišite opremu koju imate, zbrojite U, pa dodajte barem trećinu za ono što će doći (kamere, drugi switch, veći UPS). Primjer za kuću ili mali ured:

• patch panel — 1 U
• switch — 1 U
• uređivač kabela — 1 U
• polica za ruter i modem — 2 U
• polica za NAS — 2 U
• UPS ili razdjelnik napajanja — 1–2 U

To je već 8 do 9 U, pa je rack od 12 U razumna veličina za kuću, a 15 U za ured koji raste.

Zidni rack: za mrežnu opremu

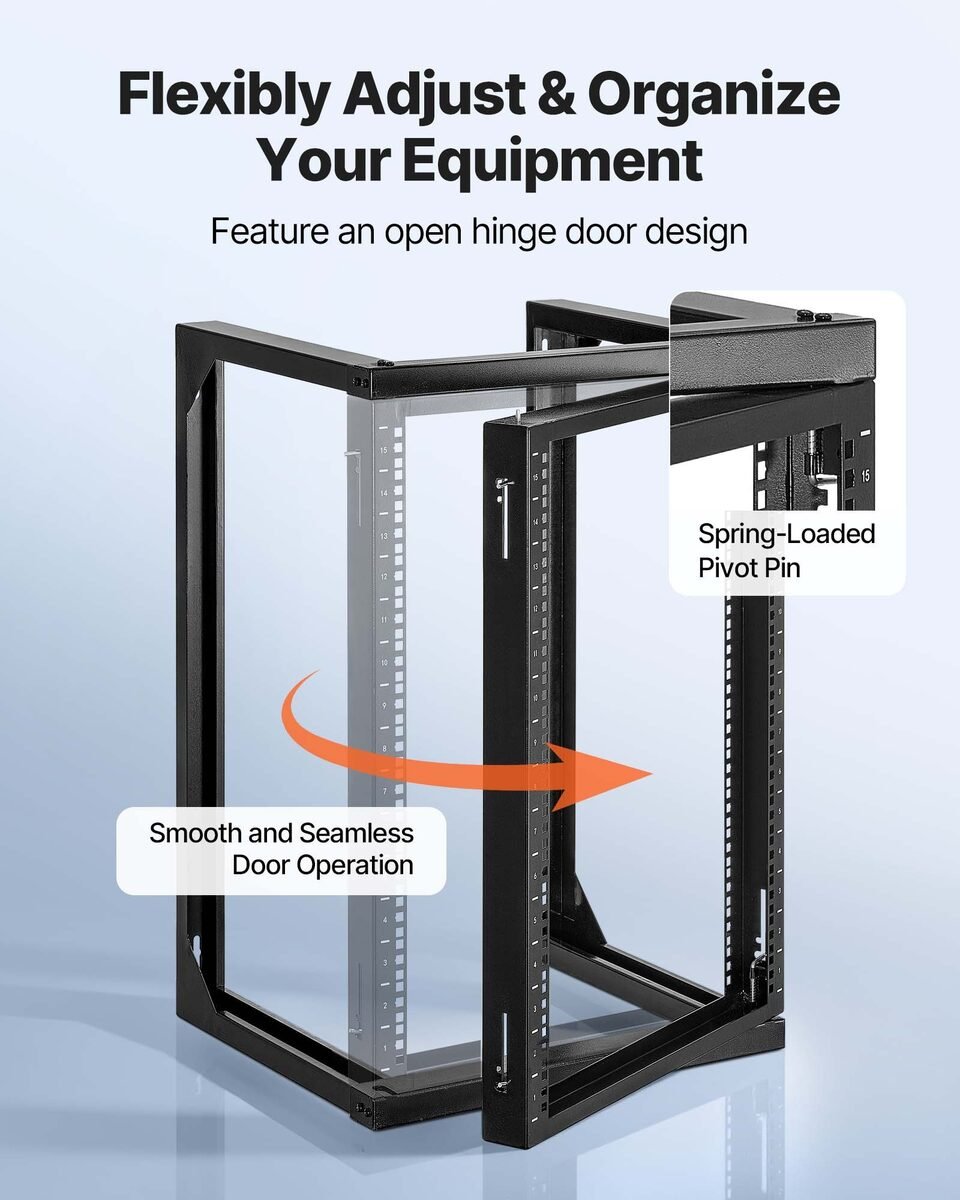

Zidni rackovi od 12 i 15 U imaju okvir koji se na šarkama otvara za 180°. Prednji dio s opremom se odmakne od zida, pa se lako dođe do kabela i stražnjih priključaka. Dubina od 45,5 cm odgovara switchevima, patch panelima, policama i manjim UPS-ovima, ali ne dubokim serverima za rack. U kompletu su vijci i kavezne matice.

Zid mora nositi opremu: puni rack može težiti i više desetaka kilograma. Na zid od opeke ili betona pričvrstite ga odgovarajućim tiplima; na gips-kartonski zid samo uz pričvršćenje za profile ili s pločom iza.

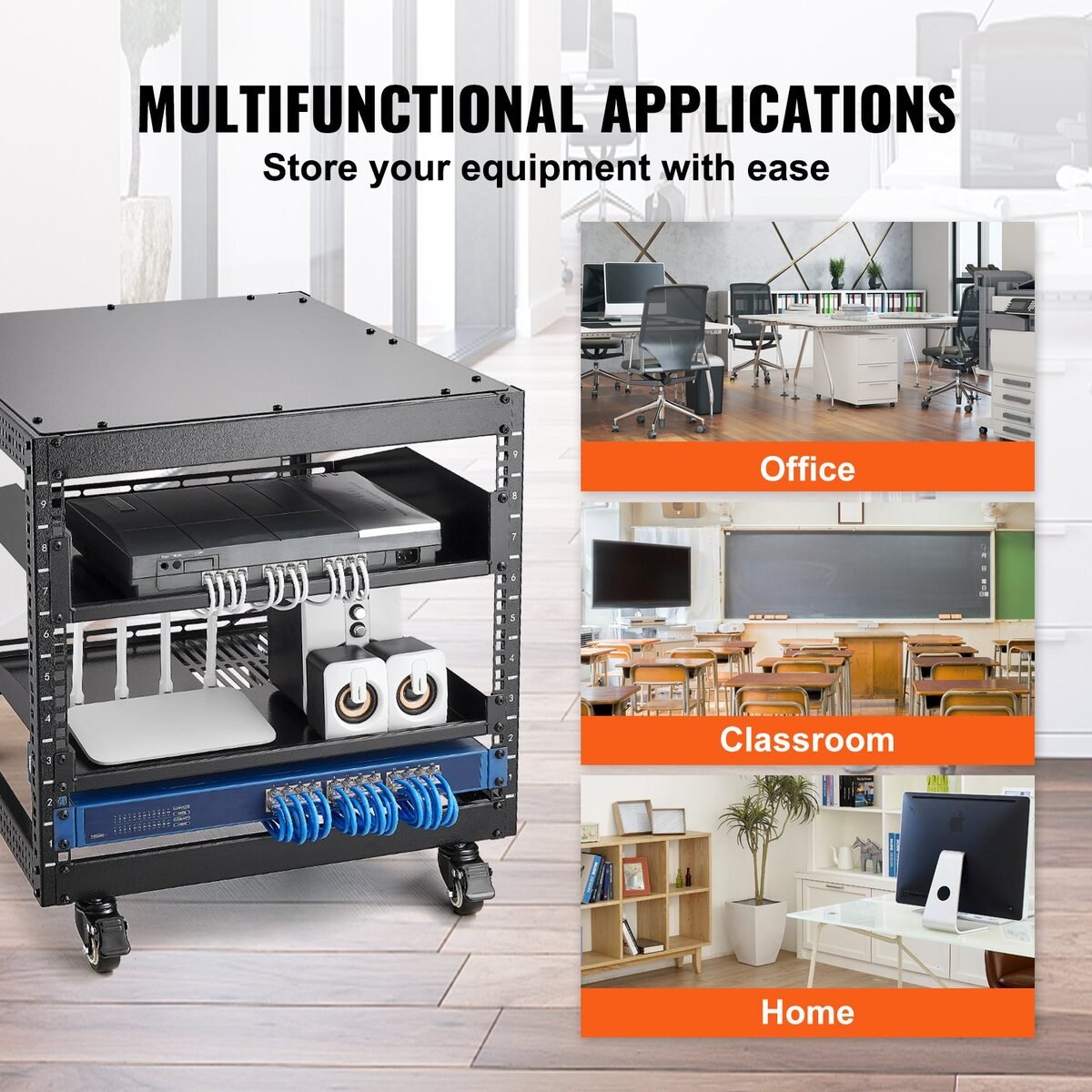

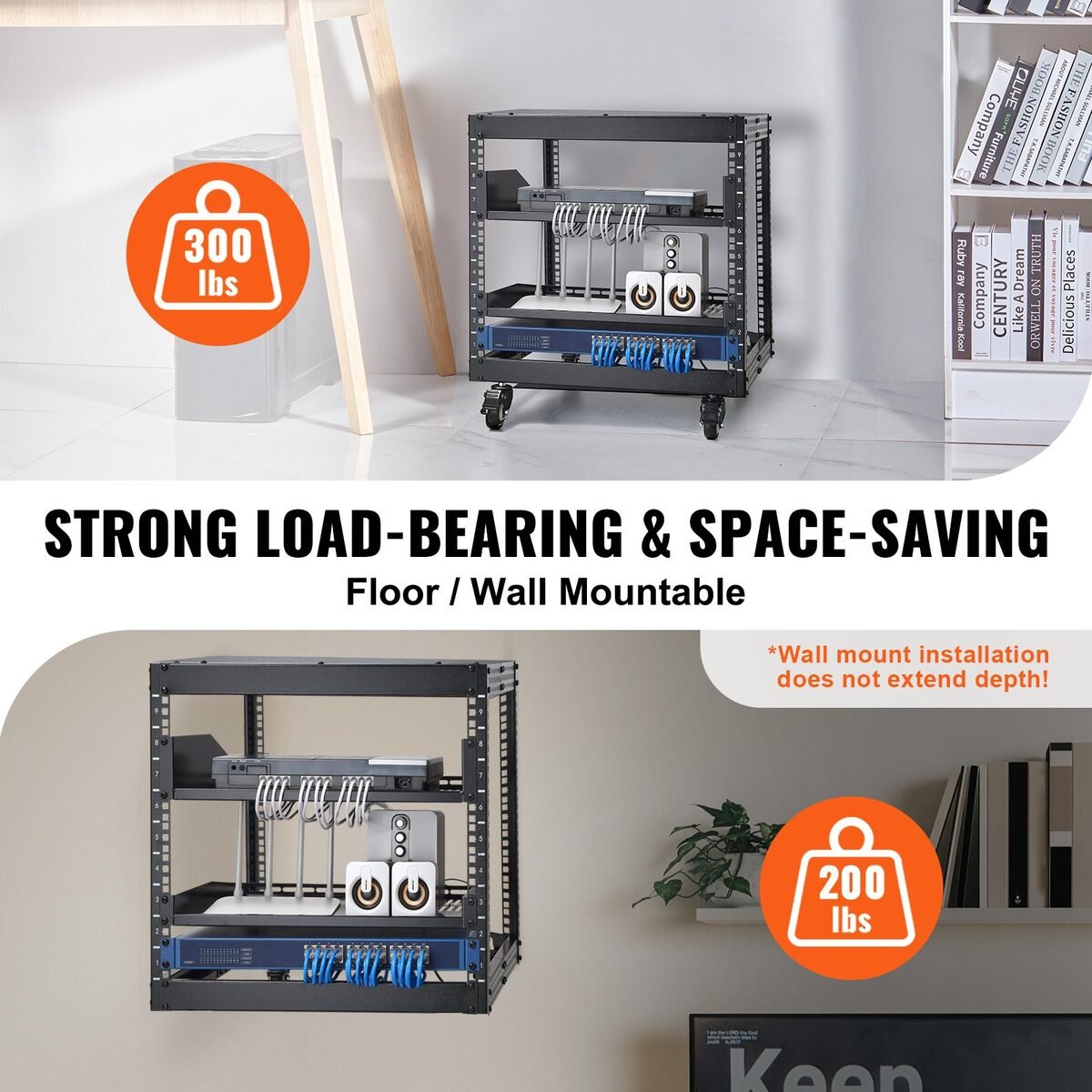

Rack na kotačima: kad je oprema dublja

Rack od 9 U s četiri stupa ima dubinu koja se podešava od 58 do 102 cm, pa prima i dublju opremu poput servera ili većeg UPS-a. Ima kotačiće, gornju policu, dvije police u kompletu, uzemljenje i kavezne matice. Može stajati ispod stola, uz zid ili u kutu, i premjestiti se kad treba doći straga. Montiran na zid nosi manje i tada mu se dubina ne može podešavati.

Kojim redom složiti opremu

1. Teško dolje. UPS i najteža oprema idu na dno — rack je stabilniji, a zidni nosač manje opterećen.
2. Patch panel i switch jedan uz drugog, s kratkim kabelima između — tako ostaje pregledno.
3. Uređivač kabela između njih, da kabeli ne vise preko prednje strane.
4. Ruter, modem i NAS na police — uređaji koji nisu rađeni za rack stoje na policama.
5. Zrak. Otvoreni rack dobro hladi, ali ne zbijajte uređaje koji se griju; ostavite 1 U razmaka iznad toplijih.
6. Označite kabele na oba kraja. Za godinu dana bit ćete zahvalni.

Otvoreni rack: na što računati

Otvoreni okvir se ne zaključava i ne štiti od prašine. U kućnoj ostavi, uredu ili tehničkoj prostoriji to obično nije problem, a dobro hlađenje i lak pristup su prednost. Ako oprema stoji u prostoru gdje je dostupna djeci ili strankama, smjestite ga u prostoriju koja se zaključava. Za razvod struje i osigurače vani postoji drugo rješenje — vidi vanjski elektro ormarić.

Česta pitanja

Koliko U treba rack ormar za kuću?

Zbrojite visinu opreme u U i dodajte trećinu za proširenje. Za tipičnu kućnu mrežu s patch panelom, switchem, policama i UPS-om dovoljno je 12 U.

Koliko je 1 U?

Jedna jedinica visine u racku iznosi 44,45 mm. Širina standardne opreme je 19 inča.

Stane li server u zidni rack?

Zidni rackovi od 12 i 15 U imaju dubinu 45,5 cm, dovoljnu za switcheve, patch panele i manje UPS-ove, ali ne za duboke servere. Za dublju opremu je rack od 9 U s dubinom od 58 do 102 cm.

Koliko nosi zidni rack?

Prema proizvođaču do 68 kg. Zid i tiple moraju podnijeti tu težinu.

Može li se otvoreni rack zaključati?

Ne. Otvoreni okvir je za prostore bez neovlaštenog pristupa; ako je potrebno, smjestite ga u prostoriju koja se zaključava.

Uredna mreža se ne vidi — samo radi, a kad zapne, kvar se nađe za dvije minute. Rack ormare naći ćete u kategoriji Ormari i kutije, uz R1 račun i besplatnu dostavu.
