Hidraulički cilindar jednosmjernog djelovanja: puni ili sa šupljim klipom
Autor Jan Profimajstor - 11.10.2026. - 0 komentara
Ležaj koji se ne da skinuti s osovine, greda koju treba podići nekoliko centimetara da se ispod podvuče potporanj, okvir prikolice koji treba izravnati — sve su to poslovi za koje treba velika sila na malom prostoru. Hidraulički cilindar daje desetke tona sile iz komada čelika koji stane u ruku, a pokreće ga ručna ili električna pumpa crijevom. Za izvlačenje i zatezanje kroz sredinu najsvestraniji je cilindar sa šupljim klipom od 30 t i hodom 50 mm.
Proizvodi iz ovog vodiča — cijena i dostupnost
Hidraulički cilindar sa šupljim klipom za dizanje, 30 t
Hidraulički cilindar sa šupljim klipom za dizanje, od metala
Šuplji hidraulički cilindar za podizanje i potiskivanje tereta
Hidraulički cilindar sa šupljim klipom za dizanje, 60 t
U ovom vodiču objašnjavamo razliku između punog i šupljeg klipa, što znači jednosmjerno djelovanje, kako odabrati nosivost i hod i na što paziti pri spajanju i radu.
Jednosmjerno djelovanje: ulje gura, opruga vraća
Svi naši cilindri su jednosmjernog djelovanja: ulje pod tlakom iz pumpe gura klip van, a kad se ventil na pumpi otvori, klip se vraća. Proizvođač navodi kontrolirano spuštanje preko ventila pumpe, bez potrebe da se klip gura rukom. Za podizanje, prešanje i izvlačenje to je dovoljno; dvosmjerni cilindri potrebni su tamo gdje klip mora i vući pod tlakom.
Puni ili šuplji klip
Puni klip gura ravno. Koristi se za podizanje, prešanje i razmicanje: podizanje stroja ili grede, utiskivanje ležaja, ispravljanje.

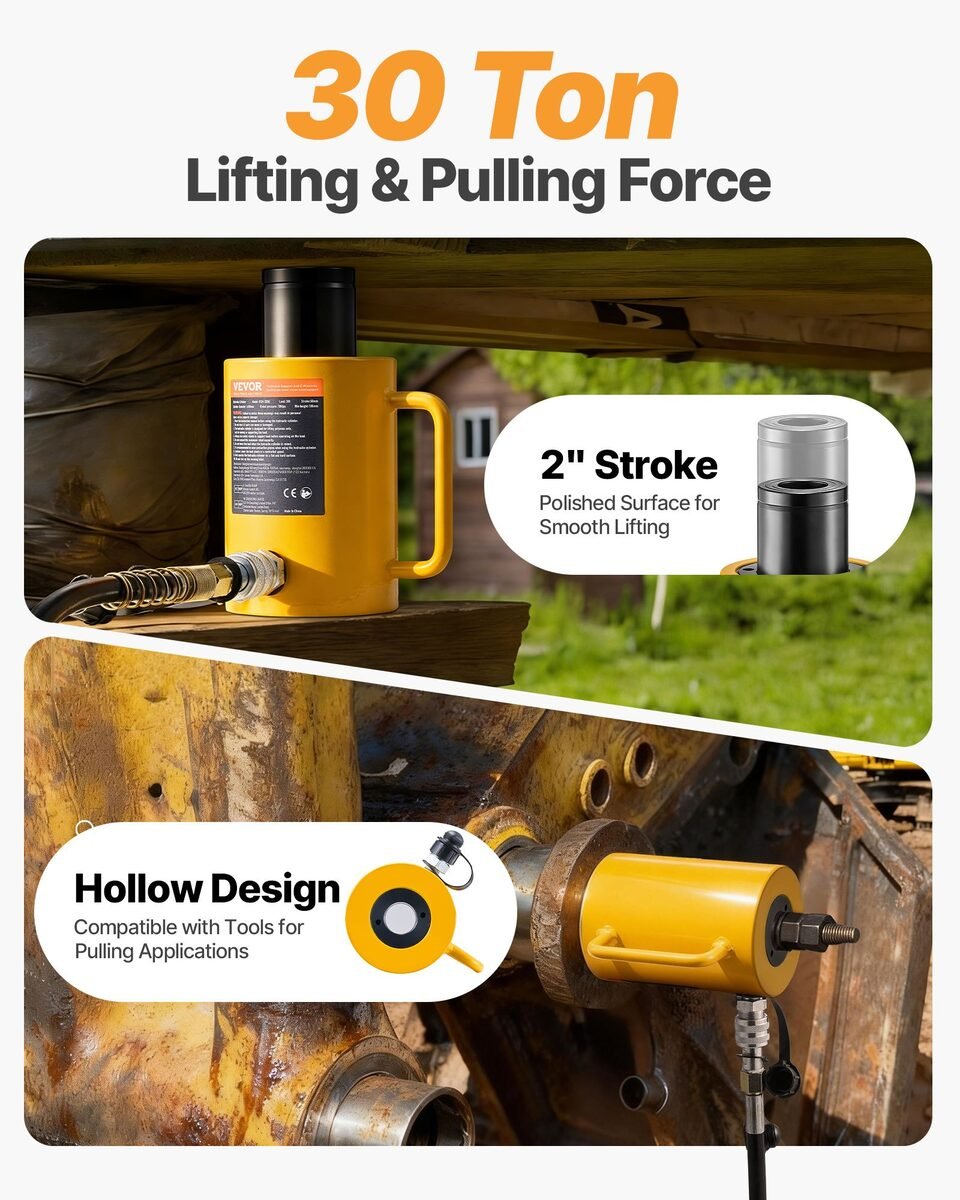

Šuplji klip ima rupu kroz cijelu sredinu. Kroz nju se provuče navojna šipka, pa cilindar može i vući: izvlačiti ležajeve, zupčanike i čahure, zatezati sidra i šipke ili testirati sidrene vijke. Uz to radi i sve što radi puni klip.
| Cilindar | Nosivost (proizvođač) | Hod | Visina zatvorenog |
|---|---|---|---|
| šuplji klip | 20 t | 100 mm | 202 mm |
| šuplji klip | 30 t | 50 mm | 170 mm |
| šuplji klip | 30 t | 100 mm | 220 mm |
| šuplji klip | 60 t | 50 mm | 230 mm |
| puni klip | 20 t | 150 mm | 210 mm |
| puni klip, nizak | 50 t | 50 mm | 112 mm |
Nosivost, hod i visina
Nosivost birajte s rezervom: cilindar koji stalno radi na granici brže troši brtve. Hod je koliko se klip izvuče — za podizanje grede dovoljno je 50 mm, za izvlačenje dugog ležaja treba 100 mm ili više. Visina zatvorenog cilindra odlučuje stane li cilindar u otvor: cilindar od 50 t visok je samo 112 mm i ulazi ispod tereta gdje drugi ne mogu.
Pumpa i spojka
Pumpa i crijevo ne dolaze uz cilindar. Cilindar ima brzu spojku s kapicom protiv prašine; prema slikama proizvođača to je muška spojka američkog tipa, oznake 31/32"-20. Prije kupnje provjerite ima li vaša ručna ili električna pumpa odgovarajuću spojku i je li njezin radni tlak u skladu s cilindrom; spojke različitih sustava nisu međusobno zamjenjive.
Kako raditi sigurno

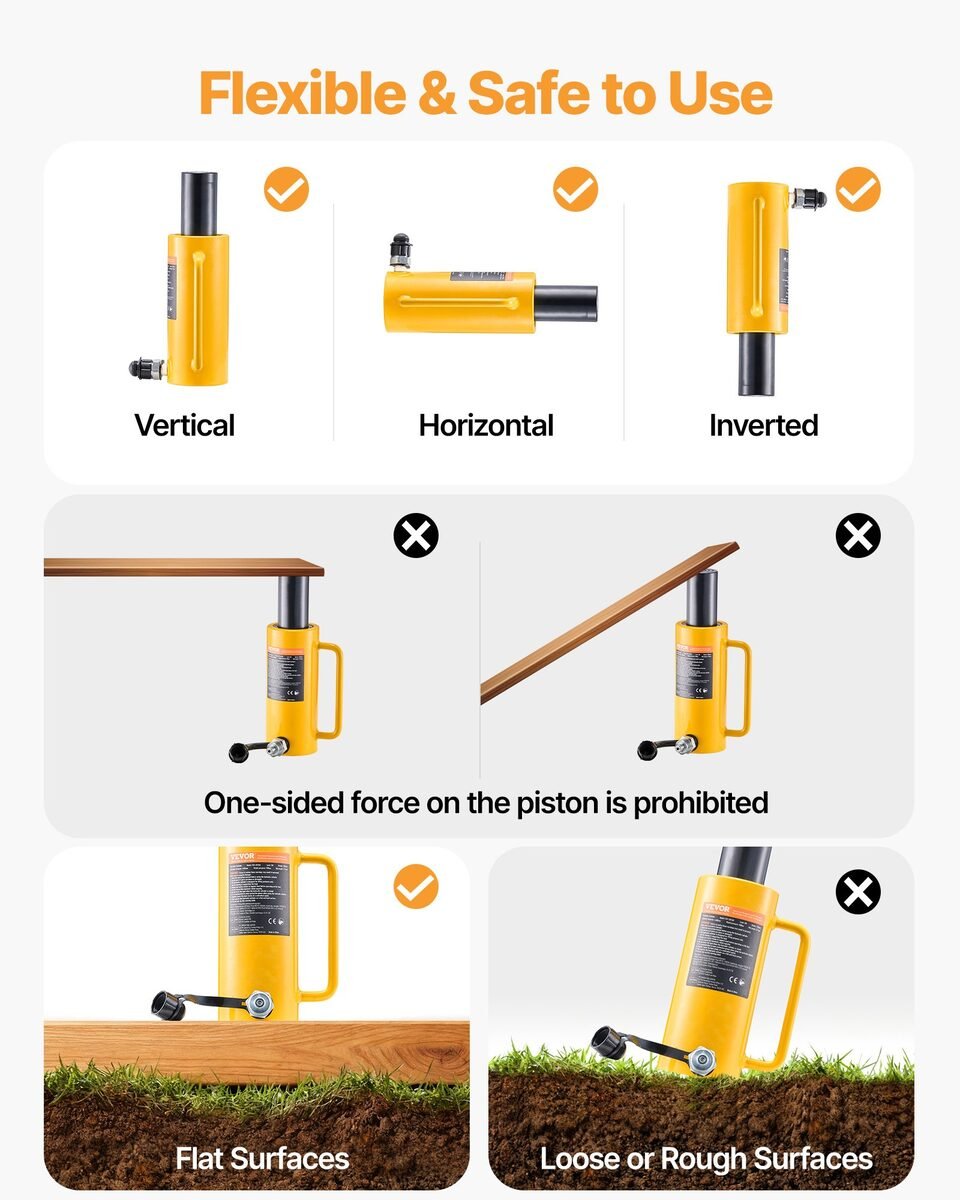

- Cilindar postavite na ravnu i čvrstu podlogu; proizvođač izričito upozorava na meku i neravnu podlogu.
- Sila mora djelovati ravno u os klipa — bočna sila na klip je zabranjena i oštećuje cilindar.
- Cilindar smije raditi okomito, vodoravno ili naopako.
- Podignuti teret odmah podložite potpornjima; ne radite ispod tereta koji drži samo hidraulika.
- Kapicu na spojki vratite čim odspojite crijevo, da u ulje ne uđe prljavština.
Za prešanje u radionici pogledajte i vodič hidraulična preša za radionicu, a za limariju hidraulički set za ispravljanje karoserije. Cilindre sa šupljim klipom nađete u kategoriji Industrijska oprema, a one s punim klipom u kategoriji Dizalice.
Česta pitanja
Čemu služi hidraulički cilindar sa šupljim klipom?
Kroz sredinu klipa provuče se navojna šipka, pa cilindar može vući: izvlačiti ležajeve i zupčanike, zatezati sidra i šipke. Može i gurati kao obični cilindar.
Što znači jednosmjerno djelovanje?
Ulje pod tlakom gura klip van, a vraća se kad se otvori ventil na pumpi.
Je li pumpa uključena uz cilindar?
Nije; cilindar se spaja na ručnu ili električnu hidrauličku pumpu crijevom s odgovarajućom spojkom.
Može li cilindar raditi vodoravno?
Da, prema proizvođaču okomito, vodoravno i naopako, ali uvijek bez bočne sile na klip.
Koji cilindar stane u najniži otvor?
Cilindar od 50 t s punim klipom, visine 112 mm u zatvorenom položaju.
Prava sila na pravom mjestu štedi i alat i živce. Pogledajte cilindar sa šupljim klipom od 30 t i ostale u kategoriji Industrijska oprema.
Oznake: hidraulika, radionica, cilindar, dizanje, izvlačenje
