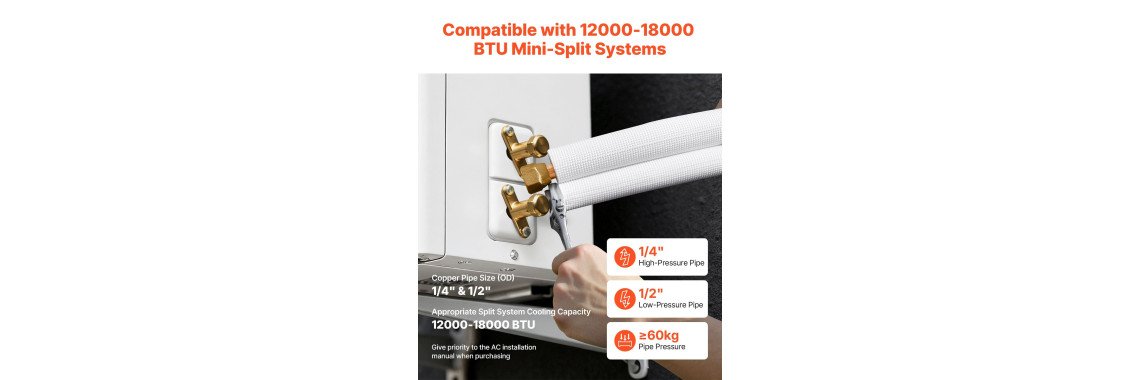

Bakrene cijevi za klimu: koji promjer, koliko metara i maska za cijevi na fasadi
Autor Jan Profimajstor - 10.10.2026. - 0 komentara
Klima uređaj se kupi u paketu, ali cijevi između unutarnje i vanjske jedinice uglavnom ne — a kad se jedinice ne mogu staviti jedna uz drugu, kratki set iz kutije nije dovoljan. Isto vrijedi kad se klima premješta ili mijenja dotrajala instalacija. Za većinu kućnih split klima do 12.000 BTU odgovara set bakrenih cijevi 6,4 i 9,5 mm duljine 15,2 m s izolacijom i trakom, s maticama na krajevima.
Proizvodi iz ovog vodiča — cijena i dostupnost
Set bakrenih cijevi za split klimu, 15,2 m, promjera 6,4 i 9,5 mm, s izolacijom i trakom
Set bakrenih cijevi za split klimu, 4,88 m, promjera 6,35 i 9,53 mm, s izolacijom i priborom
Set bakrenih cijevi za split klimu, 7,62 m, promjera 6,35 i 9,53 mm, s troslojnom izolacijom
Set bakrenih cijevi za split klimu, 15,2 m, promjera 6,4 i 12,7 mm, s izolacijom i priborom
U nastavku: kako odabrati promjere i duljinu, što je u setu i kako cijevi uredno sakriti na fasadi.
Dvije cijevi, dva promjera

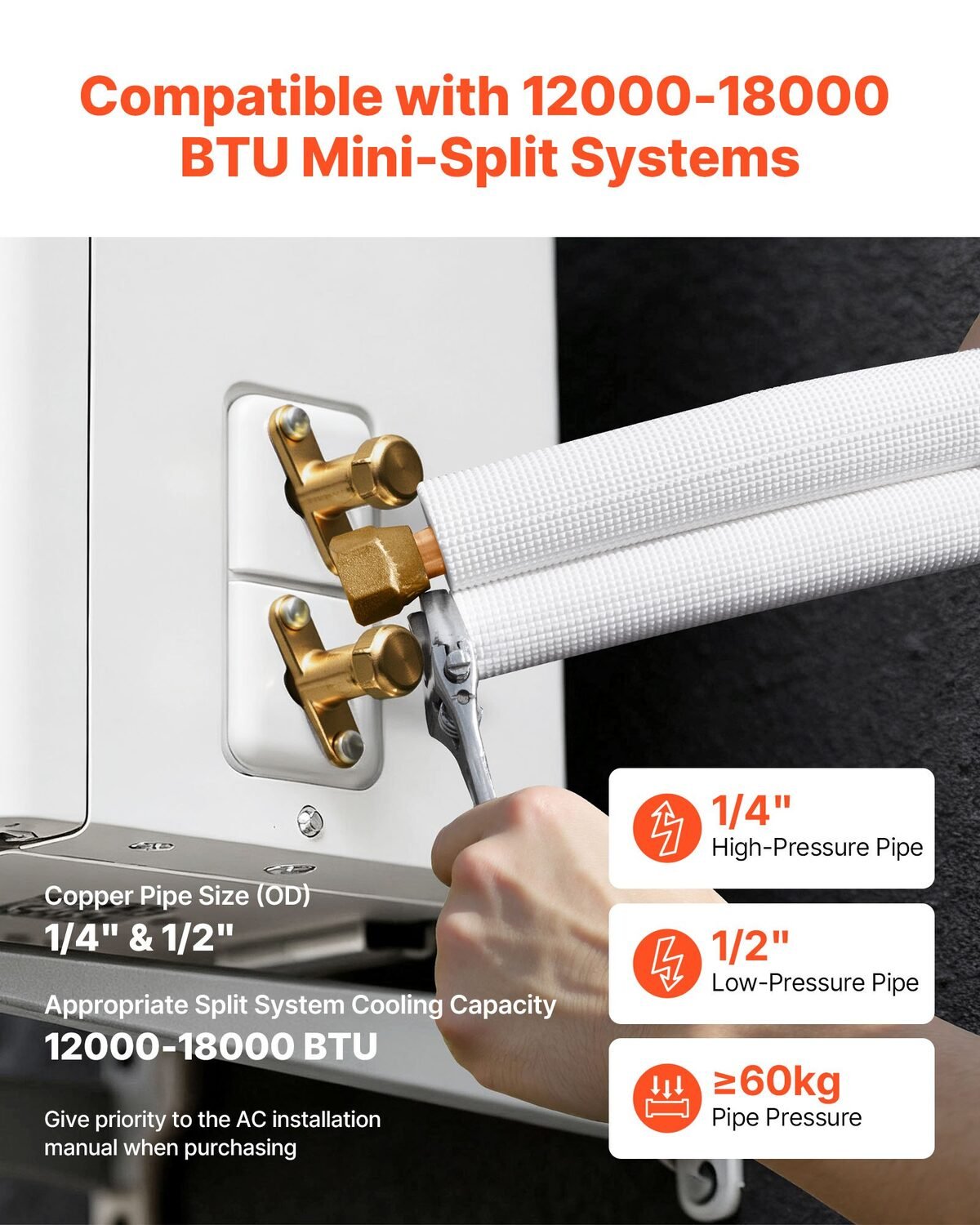

Između jedinica idu dvije bakrene cijevi: tanja (tekuća faza, „visokotlačna”) i deblja (plinovita faza, „niskotlačna”). Promjere ne birate po želji — određuje ih proizvođač klime i piše ih u uputama i na priključnim ventilima vanjske jedinice. Najčešće kombinacije:
| Kombinacija | U mm | Proizvođač seta navodi za |
|---|---|---|
| 1/4" + 3/8" | 6,35 + 9,53 mm | klime do 12.000 BTU |
| 1/4" + 1/2" | 6,35 + 12,7 mm | klime od 12.000 do 18.000 BTU |
12.000 BTU je otprilike 3,5 kW rashladnog učinka. Ako uputa vašeg uređaja kaže drugačije, vrijedi uputa — matice moraju odgovarati ventilima, inače spoj neće brtviti.
Koliko metara
Izmjerite put cijevi od unutarnje do vanjske jedinice: kroz zid, niz fasadu, oko kutova. Dodajte rezervu za zavoje i spoj. Provjerite i u uputama klime najveću dopuštenu duljinu i duljinu nakon koje se dopunjuje rashladno sredstvo. Imamo setove:
- 1/4" + 3/8": 4,88 m, 7,62 m s troslojnom izolacijom, 15,2 m, 15,24 m s troslojnom izolacijom i 30,5 m,
- 1/4" + 1/2": 15,2 m s izolacijom i priborom i 30,5 m.
Višak cijevi ne ostavljajte namotan u petlji iza jedinice — skratite ga. Rezanje i ponovno pertlanje radi se rezačem i alatom za pertlanje; o tome piše vodič pertlanje cijevi.
Bakar i izolacija

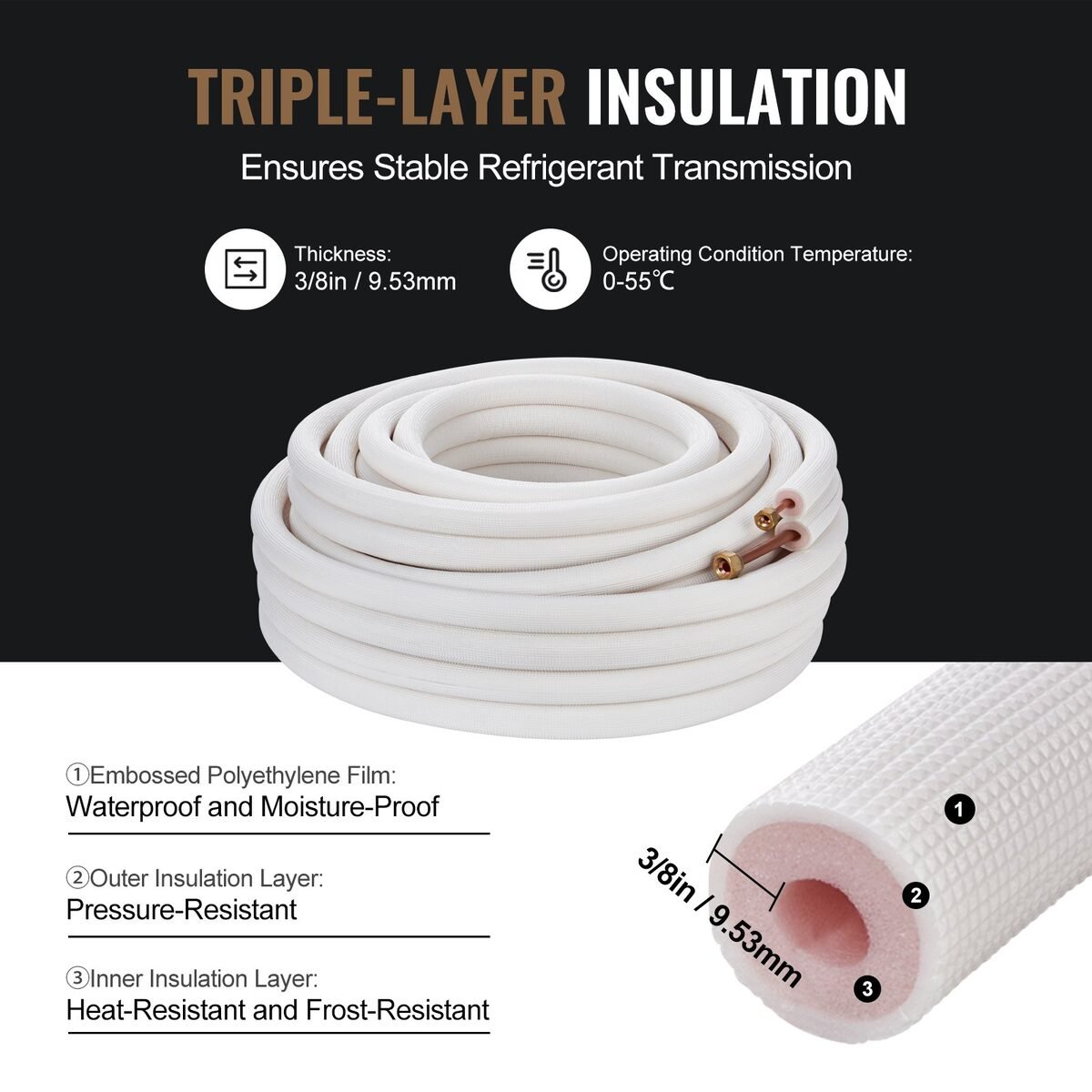

Proizvođač za cijevi navodi bakar čistoće 99,9 % (C12200) i debljinu stijenke oko 0,7 mm. Svaka cijev ima vlastitu izolaciju od pjenastog polietilena, jer se na hladnoj cijevi inače kondenzira voda i curi niz zid. Setovi s troslojnom izolacijom imaju izolaciju debljine 9,53 mm s vodootpornom vanjskom folijom.
Što dolazi u setu

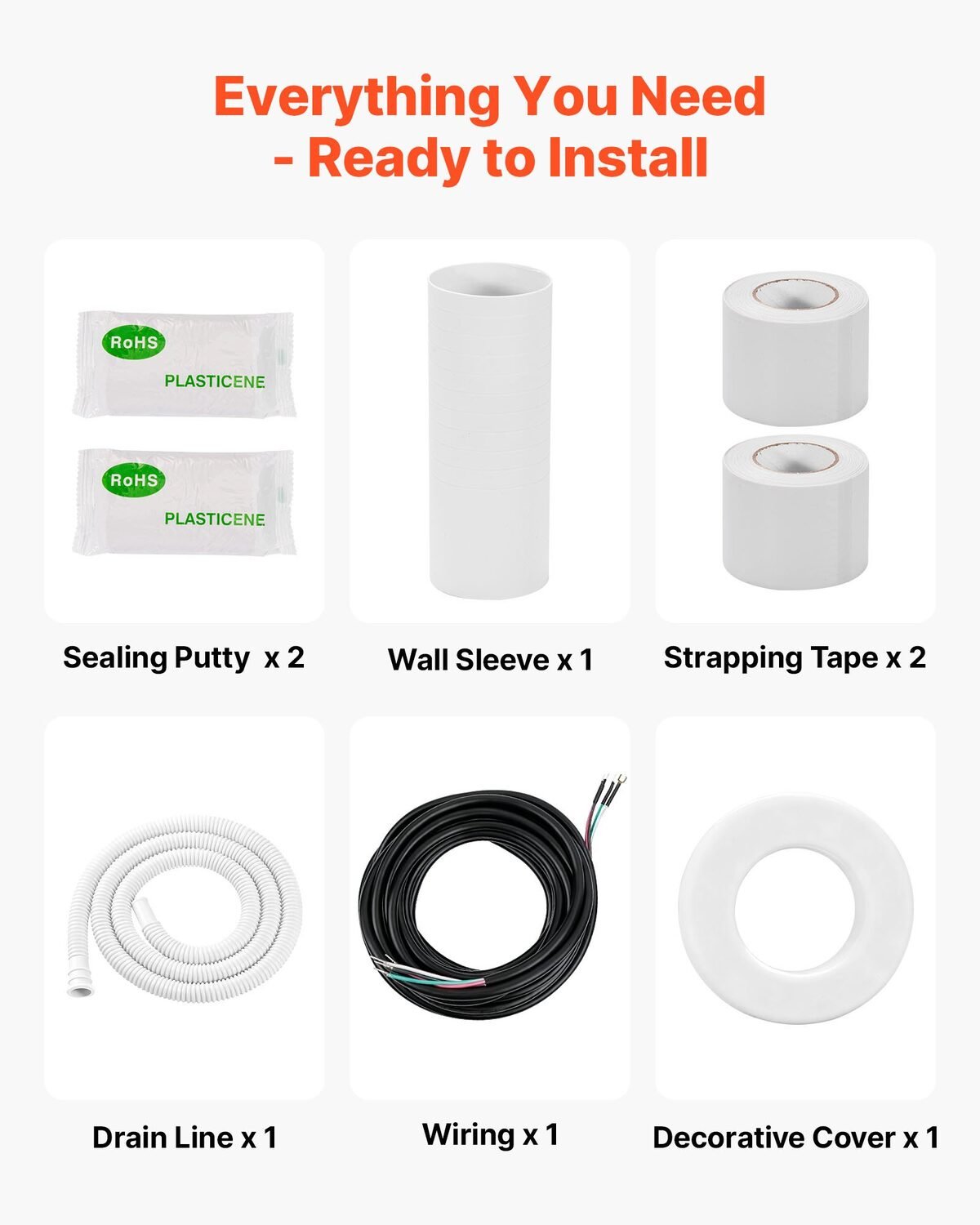

Ovisno o setu, uz cijevi dolaze matice za spoj, traka za omatanje, kit za brtvljenje prodora i čahura za zid, a set 1/4" + 1/2" od 15,2 m ima i odvodno crijevo za kondenzat i kabel. Pogledajte opis pojedinog seta prije kupnje.
Maska za cijevi na fasadi

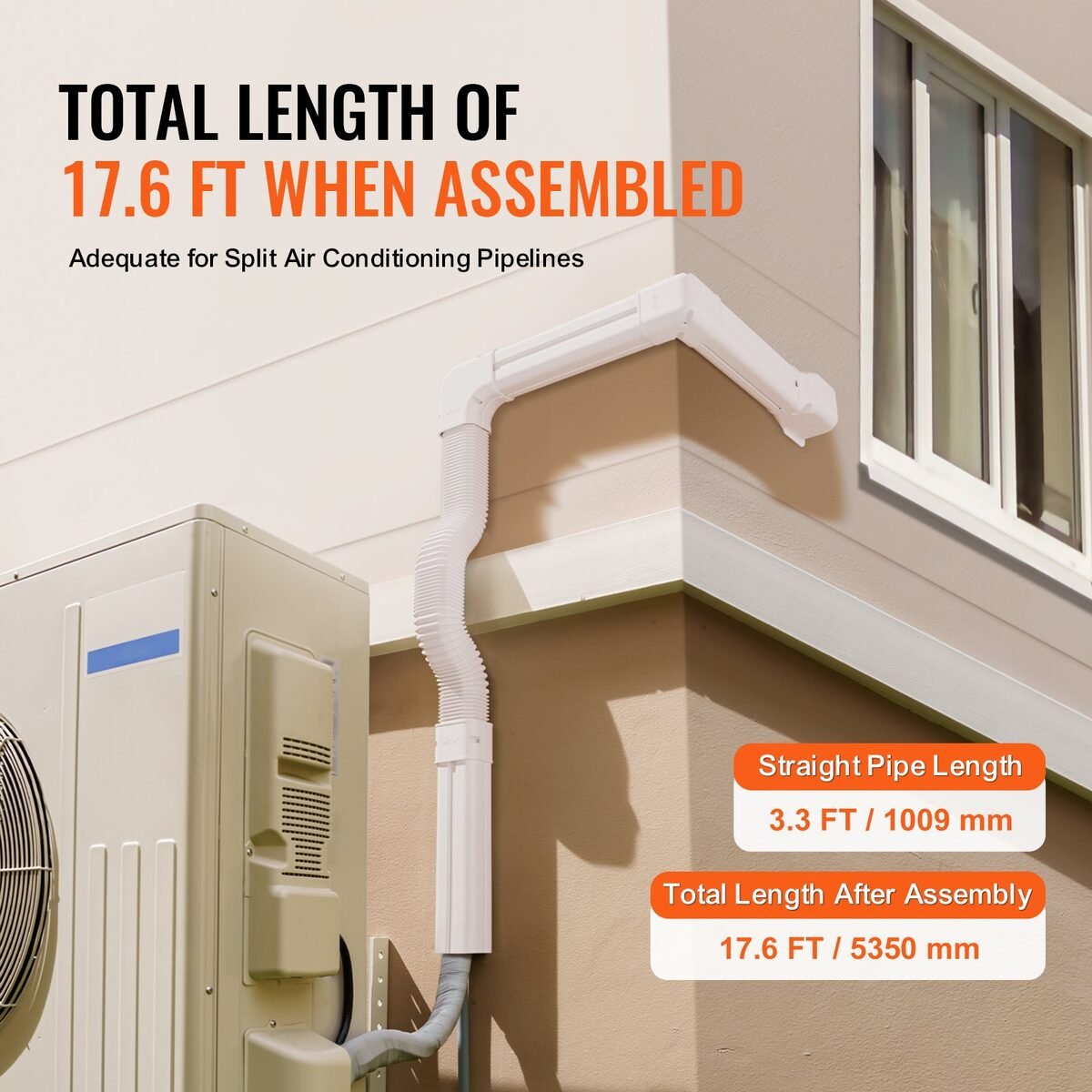

Cijevi omotane trakom koje vise niz fasadu ne izgledaju dobro, a traka na suncu s vremenom popuca. PVC maska za cijevi je kanal koji se pričvrsti na zid i zatvori cijevi. Komplet ima četiri ravna kanala, koljena i završetke, ukupne duljine oko 5,35 m i širine 76 mm, s vijcima i vezicama. Bijele je boje i može se obojiti u boju fasade.
Prije ugradnje
- Krajevi cijevi moraju ostati zatvoreni dok se ne spajaju — vlaga i prašina u cijevi štete rashladnom krugu.
- Cijevi savijajte u blagim lukovima, rukom ili savijačem, da se ne spljošte.
- Spoj na rashladni krug, vakuumiranje i puštanje u rad prepustite serviseru klima uređaja.
Ako vanjsku jedinicu želite zaštititi preko zime, pogledajte vodič navlaka za vanjsku jedinicu klime.
Česta pitanja
Koji promjer bakrenih cijevi za klimu?
Onaj koji navodi proizvođač klime. Najčešće je 1/4" + 3/8" za uređaje do 12.000 BTU i 1/4" + 1/2" za uređaje od 12.000 do 18.000 BTU.
Koliko metara cijevi treba za klimu?
Izmjerite put od unutarnje do vanjske jedinice i dodajte rezervu za zavoje. U uputama klime provjerite najveću dopuštenu duljinu.
Zašto su cijevi za klimu izolirane?
Hladna cijev skuplja kondenzat koji bi curio niz zid, a izolacija smanjuje gubitke. Svaka cijev ima vlastitu izolaciju.
Može li se maska za cijevi obojiti?
Da, PVC maska je bijela i može se obojiti u boju fasade.
Dolaze li matice uz cijevi?
Da, setovi imaju matice za spoj, a ovisno o setu i traku, kit, čahuru za zid te kod nekih odvodno crijevo i kabel.
Za kućnu split klimu do 12.000 BTU uzmite set 1/4" + 3/8" od 15,2 m, za jače uređaje set 1/4" + 1/2", a za uredan izgled fasade PVC masku za cijevi. Ostalo za klimatizaciju nađete u kategoriji Klimatizacija.
