Točkasto zavarivanje: aparat za spajanje lima ili spoter za udubljenja

Pod imenom „aparat za točkasto zavarivanje" prodaju se dva stroja koja rade na istom načelu, a služe za potpuno različite poslove. Jedan spaja dva lima jedan za drugi — kao tvornička točka na karoseriji, kutiji ili nosaču. Drugi, u limarskim radionicama poznat kao spoter (spotter), na lim navari čavlić ili podlošku da bi se udubljenje izvuklo van.

Ovaj vodič je za limare, autolimare, bravare i hobiste koji rade s tankim limom. Saznat ćete kako radi otporno točkasto zavarivanje, koji aparat za koji posao i na što gledati pri izboru: snaga, struja, debljina lima i načini rada.

Kako radi točkasto zavarivanje?

Točkasto zavarivanje ne koristi žicu, elektrodu koja se troši ni plin. Dvije bakrene elektrode stisnu limove, kroz njih na djelić sekunde poteče vrlo jaka struja, a otpor na dodiru limova zagrije metal dok se na tom mjestu ne stopi. Rezultat je mala okrugla točka bez dodatnog materijala. Zato je postupak brz i čist, ali radi samo na tankom limu i samo ako elektrode mogu doći s obje strane spoja.

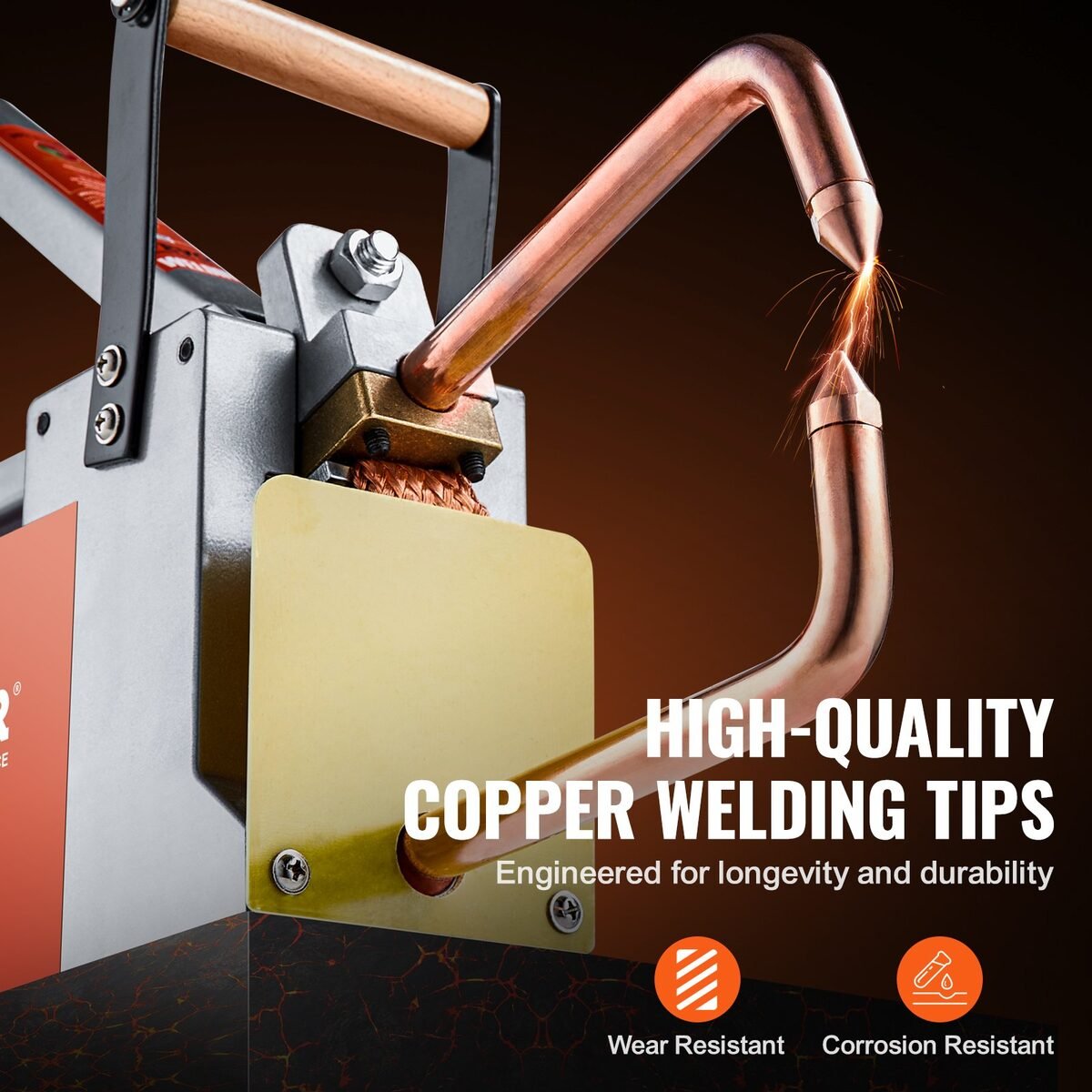

Kliješta za spajanje dvaju limova

Prijenosni aparat za točkasto zavarivanje ima dvije bakrene ruke s vrhovima: lim se umetne između njih, ruka se spusti polugom, pritisne i zavari. Proizvođač navodi zavarivanje limova debljine do 1/8 cola (oko 3 mm), najveću izlaznu struju od 6500 A, radni ciklus od 30 % i ruke elektroda duge 150 mm. Kao materijal navodi ugljični čelik, nehrđajući čelik i aluminijski lim.

• Za što: spajanje limenih kutija, nosača, ormarića, preklopnih spojeva na karoseriji, popravak limenih posuda i kanti.
• Duljina ruku određuje koliko daleko od ruba lima možete zavariti — ovdje do 150 mm.
• Radni ciklus 30 % znači da aparat nije za neprekidni rad bez stanke — između serija točaka pustite ga da se ohladi.

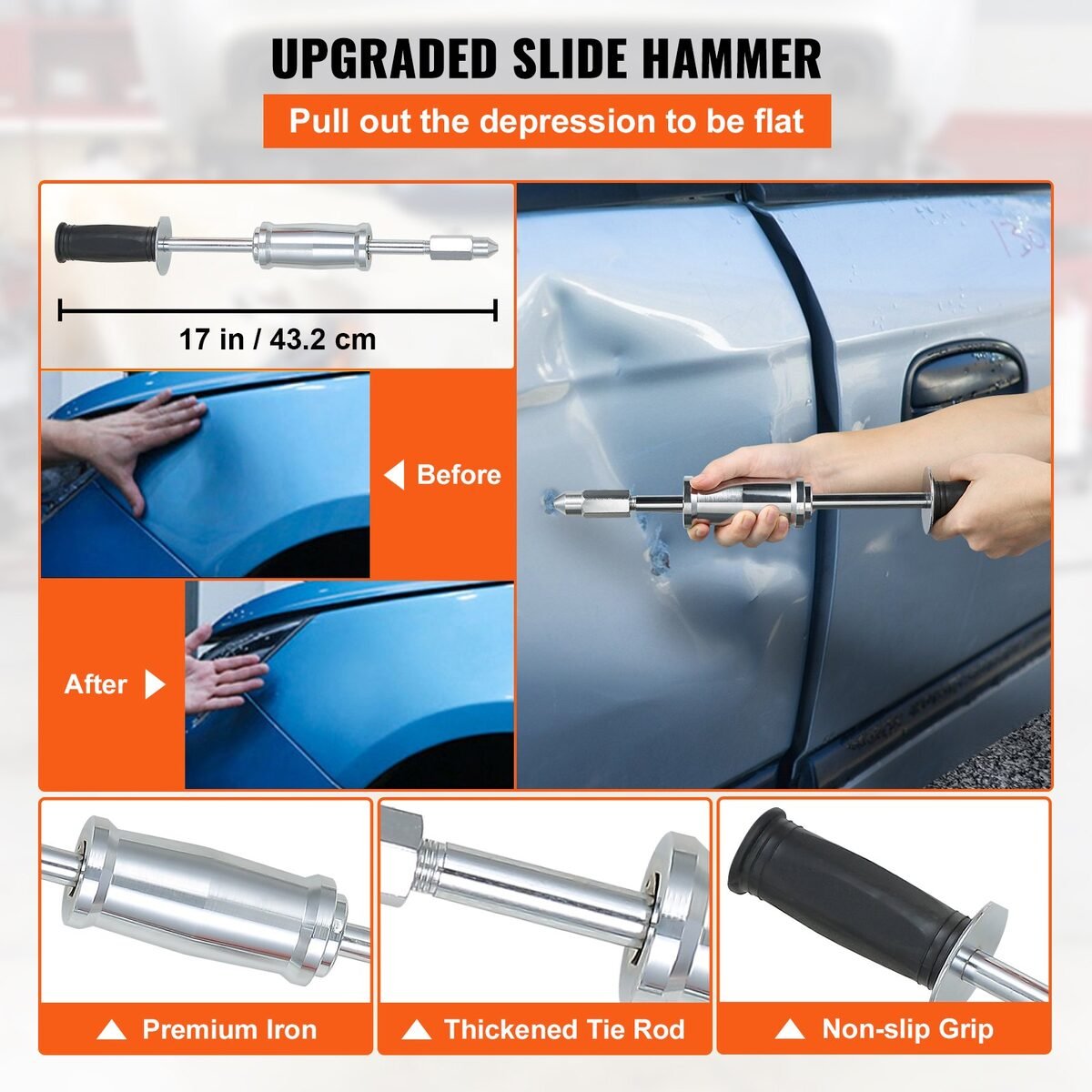

Spoter za izvlačenje udubljenja

Kod udubljenja na vratima ili blatobranu ne možete doći sa stražnje strane lima. Spoter zato radi s jednom elektrodom: na udubljenje navari čavlić, podlošku ili valovitu žicu, na njih se zakvači klizni čekić i lim se izvlači van. Poslije se navareni dijelovi odrežu, mjesto izbrusi i lakira. Tehniku izvlačenja korak po korak opisali smo u vodiču izvlačenje udubljenja na limariji; ovdje usporedbu aparata.

Koji spoter za koga?

Za povremene popravke na vlastitom ili obiteljskom autu dovoljan je kompaktni spoter od 800 VA. Cijeli komplet stane u kofer, a transformator je u samom pištolju, pa nema odvojenog kućišta i debelih kabela. Za plitka udubljenja na ravnim plohama to je sasvim dovoljno.

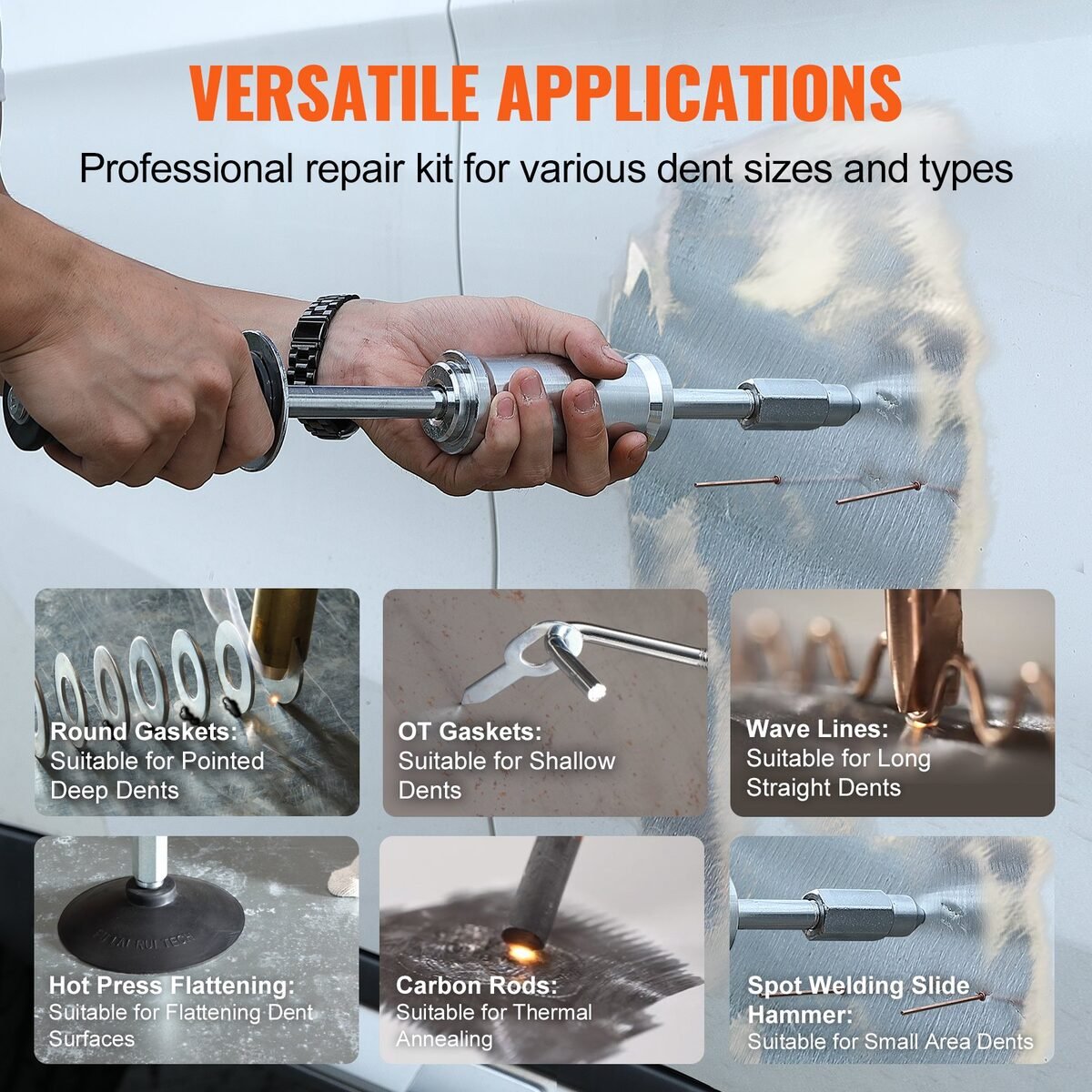

Za radionicu koja izvlači udubljenja svaki tjedan bolji je aparat s odvojenim kućištem i više načina rada. Načini su prilagođeni vrsti navarka: okrugle podloške, podloške s ušicom, trokut, valovita žica, ugljični štapić za zagrijavanje lima i zaglađivanje vrućim pritiskom. Model sa 7 načina rada ima i zaseban način za navarivanje vijaka, a model od 3 kW prema proizvođaču sam prepoznaje trenutak zavarivanja čim vrh dotakne lim, bez stiskanja prekidača.

Na što paziti pri radu

• Čisti metal. Struja mora proći kroz lim, pa boju, kit i hrđu na mjestu zavarivanja i na mjestu priključka mase skinite do golog metala.
• Kratki impulsi. Previše struje ili predugo zadržavanje progori tanki lim. Počnite s manjom snagom na komadu otpadnog lima.
• Hlađenje. Svi naši aparati imaju zaštitu od pregrijavanja; kad se isključi, pustite ga da se ohladi.
• Zaštita. Iskre i vruće točke znače rukavice i zaštitne naočale; za zaštitu okoline pogledajte vatrootpornu deku i paravan za zavarivanje.

Ako uz limarske popravke trebate i klasično zavarivanje debljih dijelova, točkasti aparat to ne zamjenjuje — za to je zavarivanje punjenom žicom.

Česta pitanja

Koja je razlika između aparata za točkasto zavarivanje i spotera?

Aparat s kliještima stišće dva lima između dviju elektroda i spaja ih. Spoter ima jednu elektrodu i navaruje čavliće ili podloške na lim kako bi se udubljenje izvuklo kliznim čekićem.

Koliko debeo lim može zavariti prijenosni aparat za točkasto zavarivanje?

Proizvođač našeg prijenosnog aparata navodi limove do 1/8 cola, odnosno oko 3 mm, uz najveću izlaznu struju od 6500 A.

Treba li za točkasto zavarivanje plin ili žica?

Ne. Spoj nastaje zagrijavanjem metala strujom na mjestu dodira, bez dodatnog materijala i zaštitnog plina.

Što znače načini rada na spoteru?

Svaki način prilagođava impuls vrsti navarka: okrugle podloške, podloške s ušicom, trokut, valovitu žicu, ugljični štapić za zagrijavanje ili zaglađivanje lima.

Koji spoter za kućnu uporabu?

Za povremene popravke dovoljan je kompaktni spoter od 800 VA u koferu; za svakodnevni rad u radionici bolji su aparati od 1,8 ili 3 kW s više načina rada.

Spajate li lim ili ga izvlačite, prvo odredite posao, a onda aparat. Pogledajte ponudu u kategorijama Aparati za zavarivanje i Alat za servis.
