Tokarilica je dobra koliko i ono što drži obradak. Glava koja je došla uz stroj često je mala, istrošena ili nema čeljusti za ono što trebate — kvadratni profil, tanku cijev ili zdjelu od drva. Zato je stezna glava (u radionicama je mnogi zovu „amerikaner”) najčešća nadogradnja tokarilice. Za većinu manjih tokarilica za metal dobar je početak samocentrirajuća stezna glava s tri čeljusti promjera 152 mm s prirubnicom.
Proizvodi iz ovog vodiča — cijena i dostupnost
Stezna glava za tokarilicu za radionicu, promjer 152 mm, 3 čeljusti, samocentrirajuća
Stezna glava za tokarilicu za radionicu, 3 čeljusti, raspon 3,5–160 mm, reverzibilne
Stezna glava za tokarilicu za radionicu, promjer 125 mm, 4 neovisne čeljusti, reverzibilne
Stezna glava za tokarilicu za radionicu, promjer 203 mm, 4 čeljusti, samocentrirajuća
Ovdje objašnjavamo razlike koje odlučuju: broj čeljusti, samocentrirajuća ili neovisna, promjer i kako se glava spaja na vreteno.
Tri čeljusti: brzo i za okrugli materijal

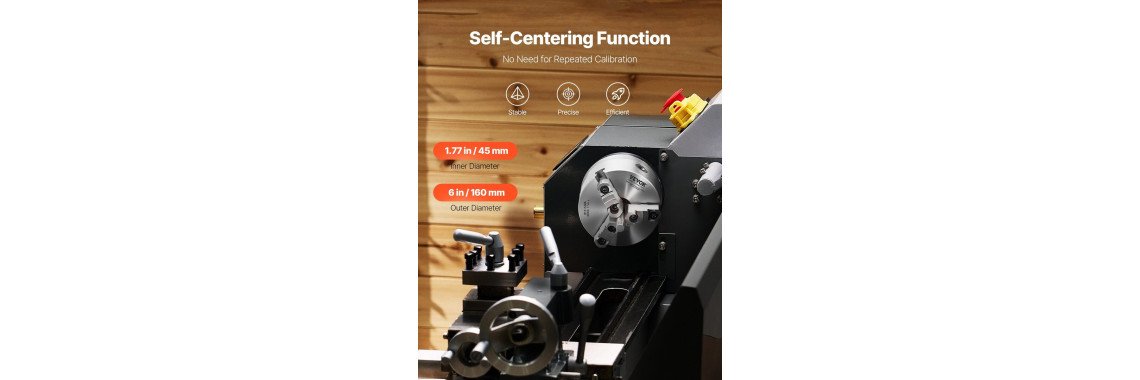

Kod samocentrirajuće glave s tri čeljusti sve tri čeljusti se pomiču zajedno kad okrećete ključ. Okrugla šipka se stegne i odmah je centrirana. To je glava za svakodnevni rad: osovine, čahure, okrugli materijal i šesterokutni profil.
Čeljusti imaju dvostruku izvedbu — za stezanje izvana (šipka) i iznutra (cijev, prsten) — pa jedna glava pokriva širok raspon. Glava od 160 mm steže od 3,5 do 160 mm, a glava od 203 mm s prirubnicom namijenjena je većim tokarilicama.
Četiri čeljusti: neovisne ili samocentrirajuće

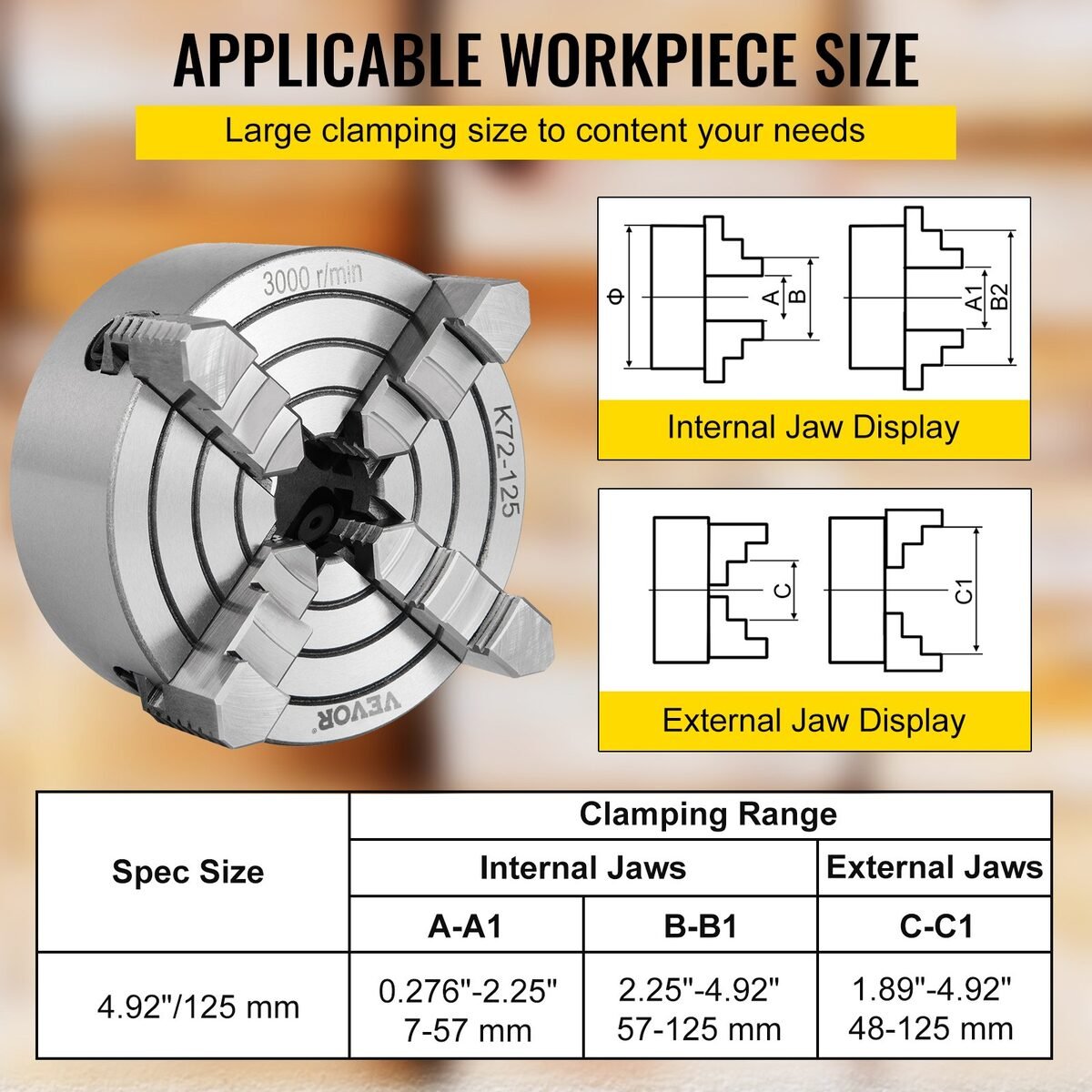

Četiri neovisne čeljusti pomiču se svaka zasebno, svojim vijkom. Centriranje traje dulje — namješta se komparatorom — ali glava drži kvadrat, pravokutnik, nepravilan odljevak i omogućuje da se obradak namjerno postavi izvan osi, na primjer za ekscentar. Takva je glava od 125 mm s četiri neovisne, okretne čeljusti, koja prema proizvođaču steže od 7 do 125 mm.

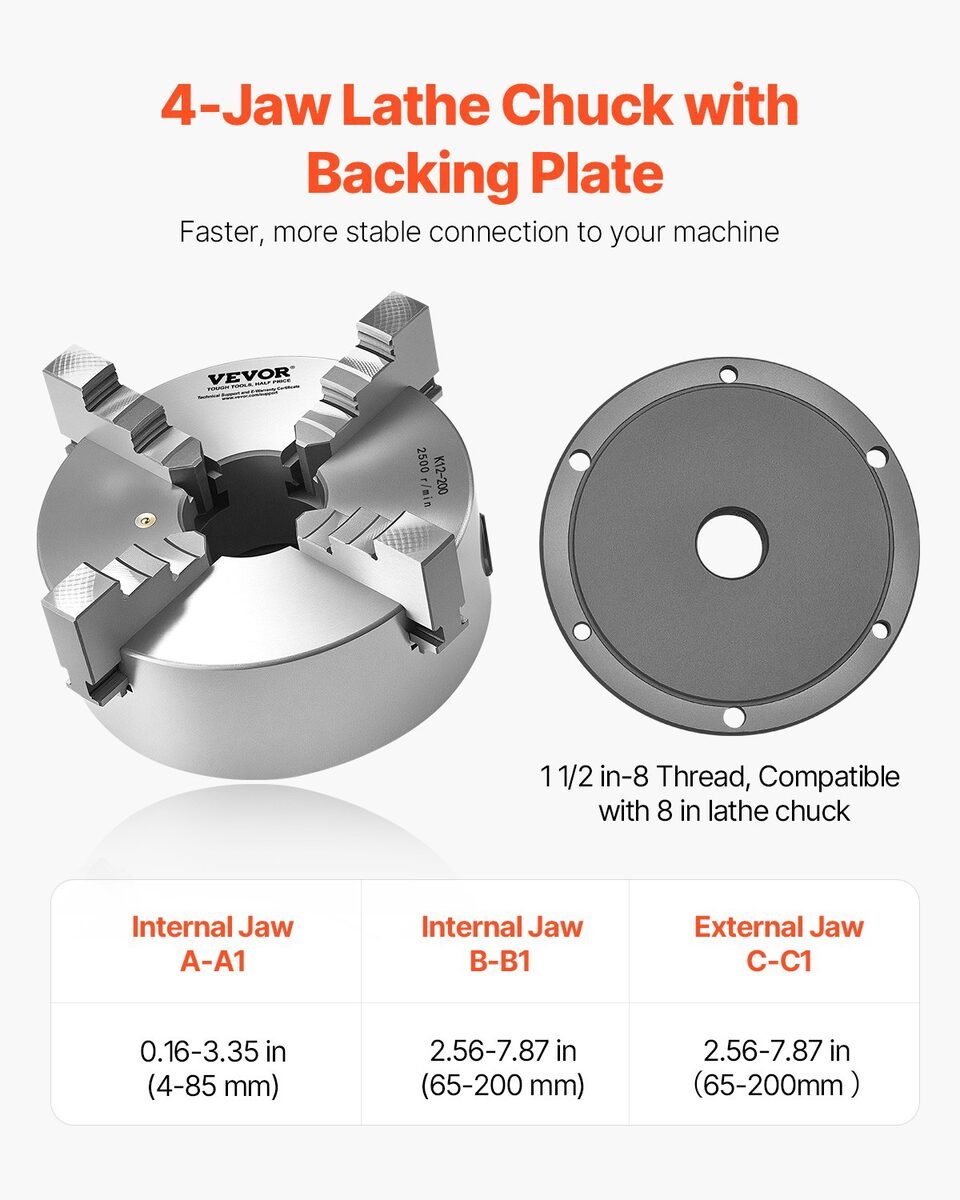

Samocentrirajuća glava s četiri čeljusti radi kao ona s tri, ali drži kvadratni profil bez namještanja. Glava od 203 mm s četiri čeljusti i prirubnicom steže prema proizvođaču od 4 do 200 mm.
Šest čeljusti
Kod tankostjenih cijevi tri čeljusti mogu deformirati cijev u trokut. Šest čeljusti raspodijeli silu na više točaka. Glava od 152 mm sa šest čeljusti dolazi s prirubnicom za vreteno tipa D1-4 (camlock).
| Vrsta glave | Za što | Centriranje |
|---|---|---|
| 3 čeljusti, samocentrirajuća | okrugli i šesterokutni materijal | samo, odmah |
| 4 čeljusti, samocentrirajuća | kvadratni profil | samo, odmah |
| 4 neovisne čeljusti | nepravilni oblici, ekscentar, precizno centriranje | ručno, komparatorom |
| 6 čeljusti | tankostjene cijevi | samo, odmah |
Kako se glava spaja na tokarilicu
Ovo je najčešća greška pri kupnji. Glava mora odgovarati vretenu vaše tokarilice:
- Na prirubnicu s navojem — glava se vijcima pričvrsti na prirubnicu, a prirubnica se navije na vreteno. Naše glave od 152 i 203 mm, poput glave od 152 mm s tri čeljusti, dolaze s prirubnicom s navojem 1-1/2"-8 ili 2-1/4"-8 (prema modelu); provjerite navoj vretena svoje tokarilice.
- Camlock D1-4 — brzi prihvat s ekscentričnim klinovima, kakav imaju veće tokarilice.
- Bez prirubnice (ravna stražnja strana) — glava se ugrađuje na prirubnicu koju imate ili koju treba izraditi.
Promjer glave birajte prema stroju: glava mora stati u radni promjer iznad postolja, a preteška glava opterećuje ležajeve vretena malog stroja. Više o izboru tokarilice piše u vodiču tokarilica za metal.
Stezna glava za tokarilicu za drvo

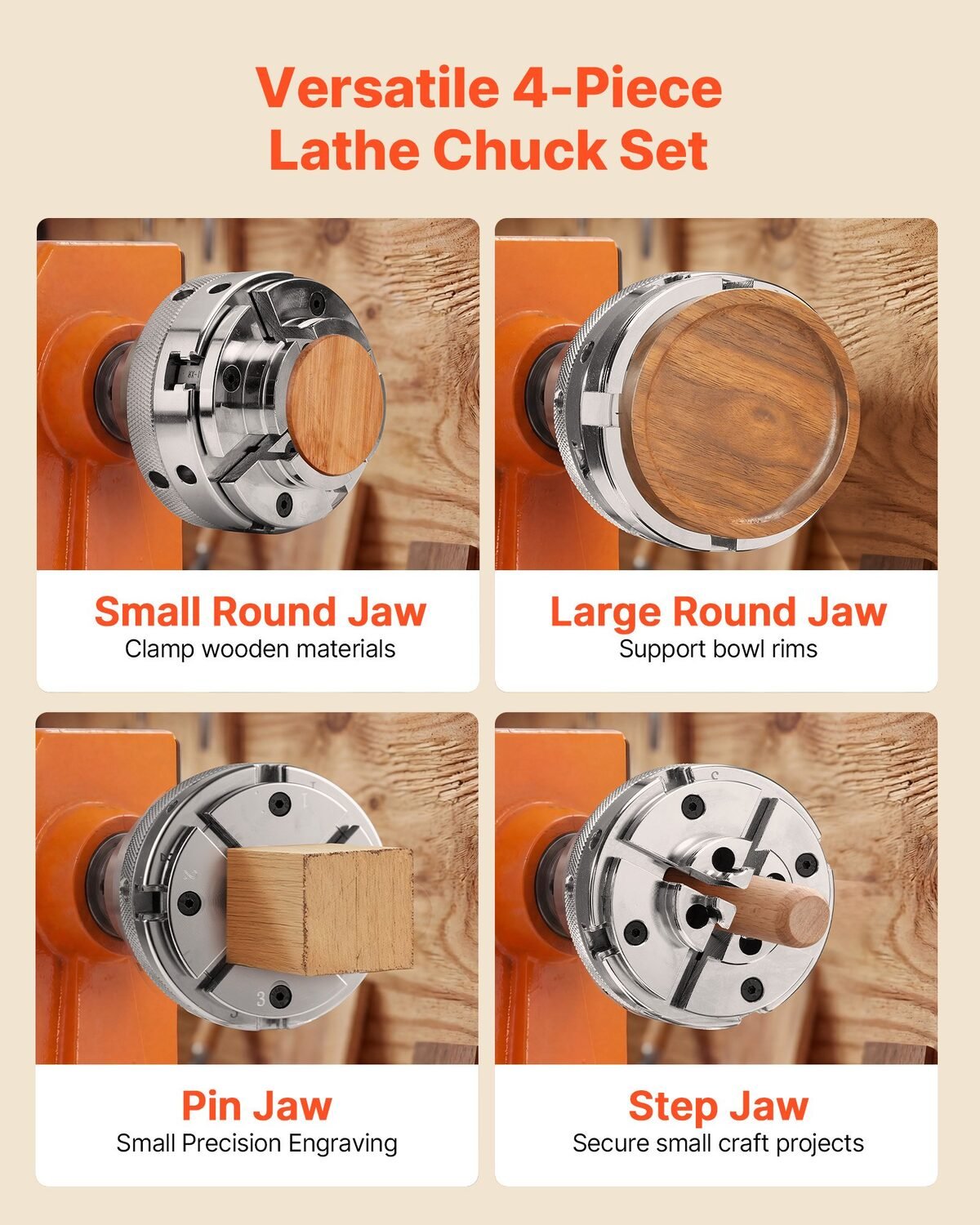

Za drvo se koriste glave s četiri samocentrirajuće čeljusti i izmjenjivim kompletima čeljusti. Glava od 100 mm za drvo ima navoj 1" × 8 TPI preko adaptera i četiri kompleta čeljusti:
- stepenaste — za male obratke, iznutra 3–40 mm,
- čeljusti s klinovima — za tanke drške i sitni rad, izvana 26–64 mm,
- male i velike okrugle — za zdjele i posude, iznutra do 108 mm, izvana do 128 mm.
Zdjela se tako može stegnuti za nožicu ili za udubljenje iznutra, okrenuti i dovršiti s druge strane. Čeljusti su poniklane, a glava dolazi u koferu. Postoji i komplet od 100 mm s pet čeljusti. Mnoge europske tokarilice za drvo imaju navoj vretena M33 × 3,5, pa provjerite treba li vam adapter. Više u vodiču tokarilica za drvo.
Česta pitanja
Koja je razlika između stezne glave s 3 i 4 čeljusti?
Glava s 3 samocentrirajuće čeljusti brzo steže i centrira okrugli materijal. Glava s 4 neovisne čeljusti drži i kvadratne i nepravilne obratke te omogućuje precizno ili namjerno izvanosno centriranje.
Što je samocentrirajuća stezna glava?
Glava kod koje se sve čeljusti pomiču istovremeno jednim ključem, pa je obradak nakon stezanja odmah u osi vretena.
Kako znam hoće li stezna glava stati na moju tokarilicu?
Provjerite prihvat vretena: navoj (npr. 1-1/2"-8 ili 2-1/4"-8 na prirubnici, 1" × 8 TPI kod tokarilica za drvo) ili camlock D1-4. Promjer glave mora stati u radni promjer stroja.
Što su unutarnje i vanjske čeljusti?
Vanjskim čeljustima steže se šipka izvana, a unutarnjim cijev ili prsten iznutra. Kod većine glava čeljusti se mogu okrenuti ili zamijeniti.
Koja stezna glava za tokarilicu za drvo?
Glava s četiri samocentrirajuće čeljusti i izmjenjivim kompletima čeljusti, na primjer naša glava od 100 mm s navojem 1" × 8 TPI preko adaptera.
Za okrugli materijal na manjoj tokarilici za metal uzmite samocentrirajuću glavu od 152 mm s prirubnicom, za nepravilne obratke glavu s četiri neovisne čeljusti, a za zdjele i posude glavu od 100 mm za drvo. Ostali pribor nađete u kategorijama Obrada metala i Obrada drva.
