Solarna spojna kutija: kada vam treba i kako odabrati broj ulaza i osigurače
Autor Jan Profimajstor - 13.10.2026. - 0 komentara
Kad solarna elektrana ima više nizova panela, a pretvarač ili regulator punjenja samo jedan ulaz, nizove negdje treba spojiti. Spajanje bez osigurača i prekidača znači da se za servis ili kvar struja s krova nema gdje sigurno isključiti. Za to služi spojna kutija: čelična solarna spojna kutija za 4 niza, s osiguračima od 15 A, prekidačem od 63 A i prenaponskom zaštitom, IP65.
Proizvodi iz ovog vodiča — cijena i dostupnost
Solarna spojna kutija za spajanje nizova solarnih panela, 15 A (2)
Spojna kutija za solarne panele, 15 A
Solarna spojna kutija za spajanje nizova solarnih panela, 10 A, od čelika
Solarna spojna kutija za spajanje nizova solarnih panela, 15 A (1)
Vodič je za vlasnike vikendica, OPG-ova i kuća s manjom solarnom elektranom te za izvođače. Objašnjavamo što je u kutiji, kako čitati broj ulaza, osigurače i nazivni napon. Same radove na fotonaponskoj instalaciji izvodi ovlašteni električar — istosmjerni napon nizova panela opasan je i kad je pretvarač ugašen, sve dok je dan.
Što je u spojnoj kutiji
- Ulazi za nizove sa standardnim solarnim konektorima — kod naših kutija 4 ili 6 ulaza i jedan izlaz.
- DC osigurač za svaki niz (10 ili 15 A), u držaču za 15 A / 500 V DC. Prema proizvođaču odvaja krug u kvaru, pa kvar jednog niza ne ruši cijeli sustav.
- Glavni DC prekidač (63 ili 125 A) — jednim potezom isključuje sve nizove prema pretvaraču, za servis ili kvar.
- Odvodnik prenapona — proizvođač ga navodi kao zaštitu od udara munje.
- Kućište IP65 s brtvom — otporno na prašinu i mlaz vode, za montažu vani.
Usporedba naših spojnih kutija
| Kutija | Nizova (ulaza) | Osigurač po nizu | Glavni prekidač | Kućište |
|---|---|---|---|---|
| Plastična, 4 niza | 4 | 15 A | 63 A | ABS |
| Čelična, 4 niza | 4 | 15 A | 63 A | čelik |
| Čelična, 6 nizova, 10 A | 6 | 10 A | 63 A | čelik |

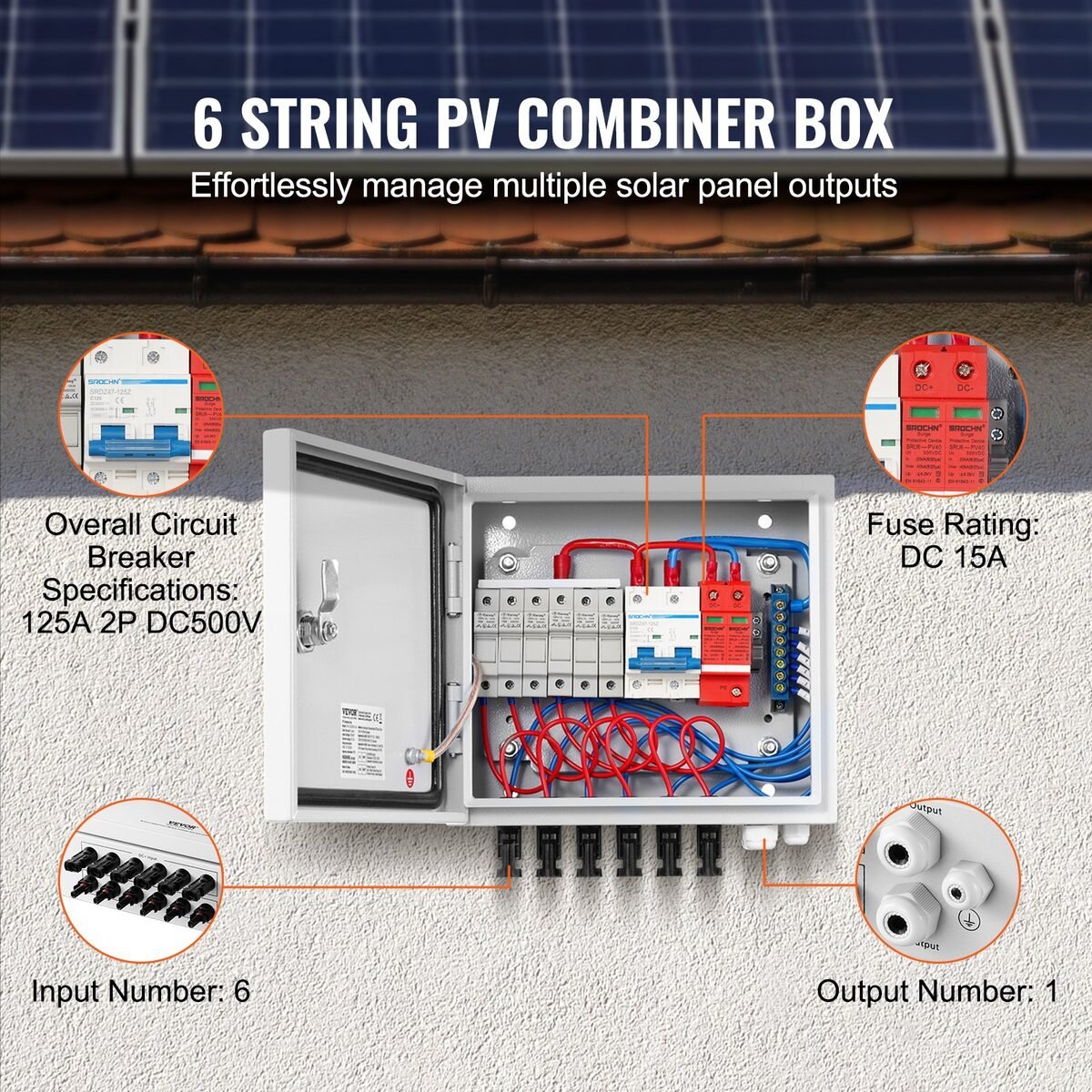

| Čelična, 6 nizova, 15 A | 6 | 15 A | 125 A | čelik |
Sve kutije imaju nazivni radni napon 500 V DC, IP65, 4 ili 6 ulaza i jedan izlaz.
Kako odabrati: tri broja
1. Broj nizova
Prebrojite nizove (stringove) koje treba spojiti i ostavite ulaz rezerve ako planirate proširenje. Za 2–4 niza dovoljna je kutija s 4 ulaza, za 5–6 nizova kutija sa 6 ulaza.
2. Osigurač po nizu
Nazivnu struju osigurača određuje struja kratkog spoja panela u nizu i podaci proizvođača panela — to izračunava projektant ili električar. Naše kutije dolaze s osiguračima od 10 A ili 15 A.
3. Napon niza
Zbroj napona praznog hoda svih panela u jednom nizu mora biti ispod 500 V DC, i to s rezervom: napon panela raste kad je hladno. Te su kutije zato za manje sustave — vikendice, kućice, OPG-ove, nadstrešnice. Za nizove viših napona trebate kutiju za viši napon.

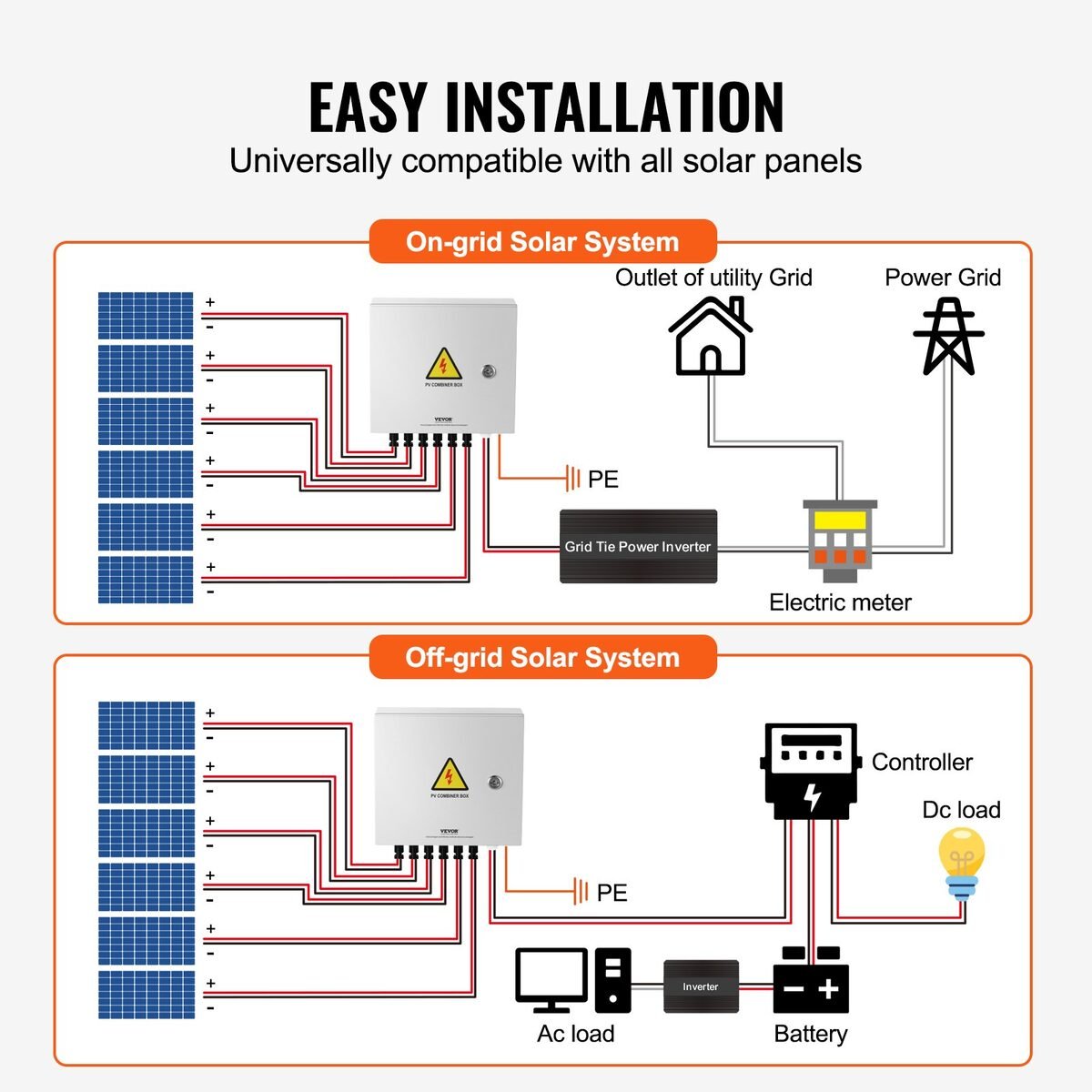

Na mreži ili samostalni sustav
Proizvođač kutije navodi za oba slučaja: kod sustava na mreži izlaz ide u pretvarač, kod samostalnog (off-grid) u regulator punjenja i baterije. Kako odabrati pretvarač, pročitajte u vodiču hibridni solarni inverter, a primjer manjeg sustava u vodiču solarni sustav za vikendicu.
Čelik ili plastika

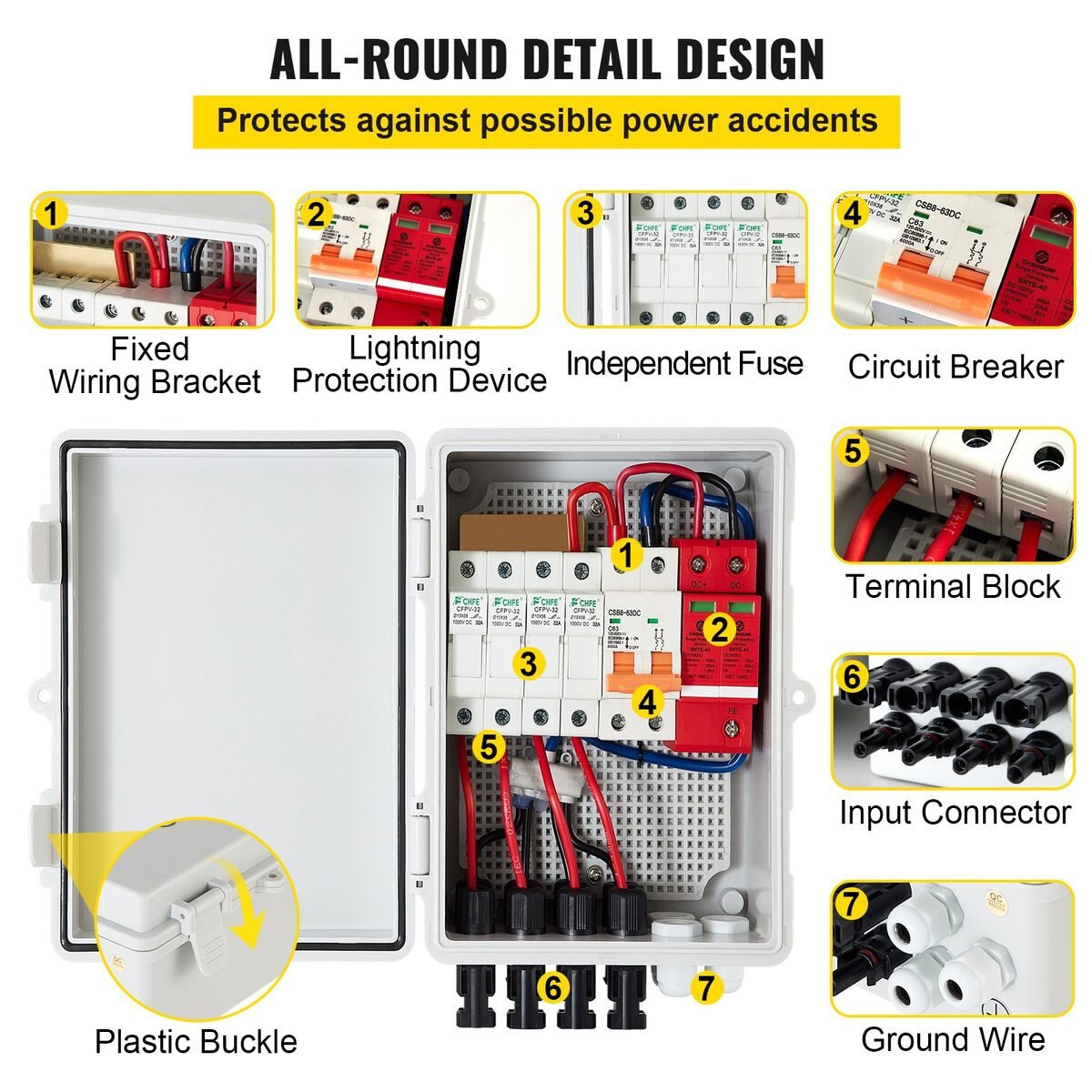

Čelična kućišta otporna su na udarce i dobro podnose montažu na fasadi ili pod nadstrešnicom. Plastična kutija (oko 17 × 23 × 11 cm) lakša je i ne hrđa, ima četiri rupe za montažu na zid i poklopac na kopče.
Česta pitanja
Treba li mi spojna kutija ako imam samo jedan niz?
Spojna kutija služi za spajanje više nizova. Za jedan niz zaštitu i odvajanje određuje projekt instalacije, a njih izvodi ovlašteni električar.
Koliki napon podnose ove kutije?
Nazivni radni napon svih naših kutija je 500 V DC.
Mogu li kutiju postaviti vani?
Da, sve imaju zaštitu IP65 i brtvu na vratima, prema proizvođaču otporne su na prašinu, kišu i snijeg.
Mogu li je spojiti sam?
Spajanje fotonaponskih nizova i uzemljenje izvodi ovlašteni električar prema projektu. Istosmjerni napon panela opasan je čim na panele pada svjetlo.
Za sustav do četiri niza pogledajte čeličnu kutiju za 4 niza, a za veći krov kutiju za 6 nizova sa 125 A prekidačem. Panele i ostalu opremu pronađite u kategoriji Solarna energija.
