Razvod komprimiranog zraka i namotač crijeva u radionici
Autor Profi Oprema - 27.09.2026. - 0 komentara
U radionici s kompresorom prije ili kasnije nastane isti nered: crijevo od dvadeset metara vuče se po podu od kompresora do auta, zapinje za kotače kolica, gazi se i savija. Pred zimu, kad se u garaži mijenjaju gume, pumpaju kotači i rastavljaju zahrđali vijci pneumatskim ključem, to postaje svakodnevna muka. Rješenje je razvod zraka: čvrsta cijev po zidu od kompresora do nekoliko priključnih mjesta, a na svakom mjestu namotač s crijevom koje se samo vraća.
U ovom vodiču objašnjavamo kako se planira razvod, što je u kompletu i kako odabrati namotač crijeva.
Cijev za razvod zraka

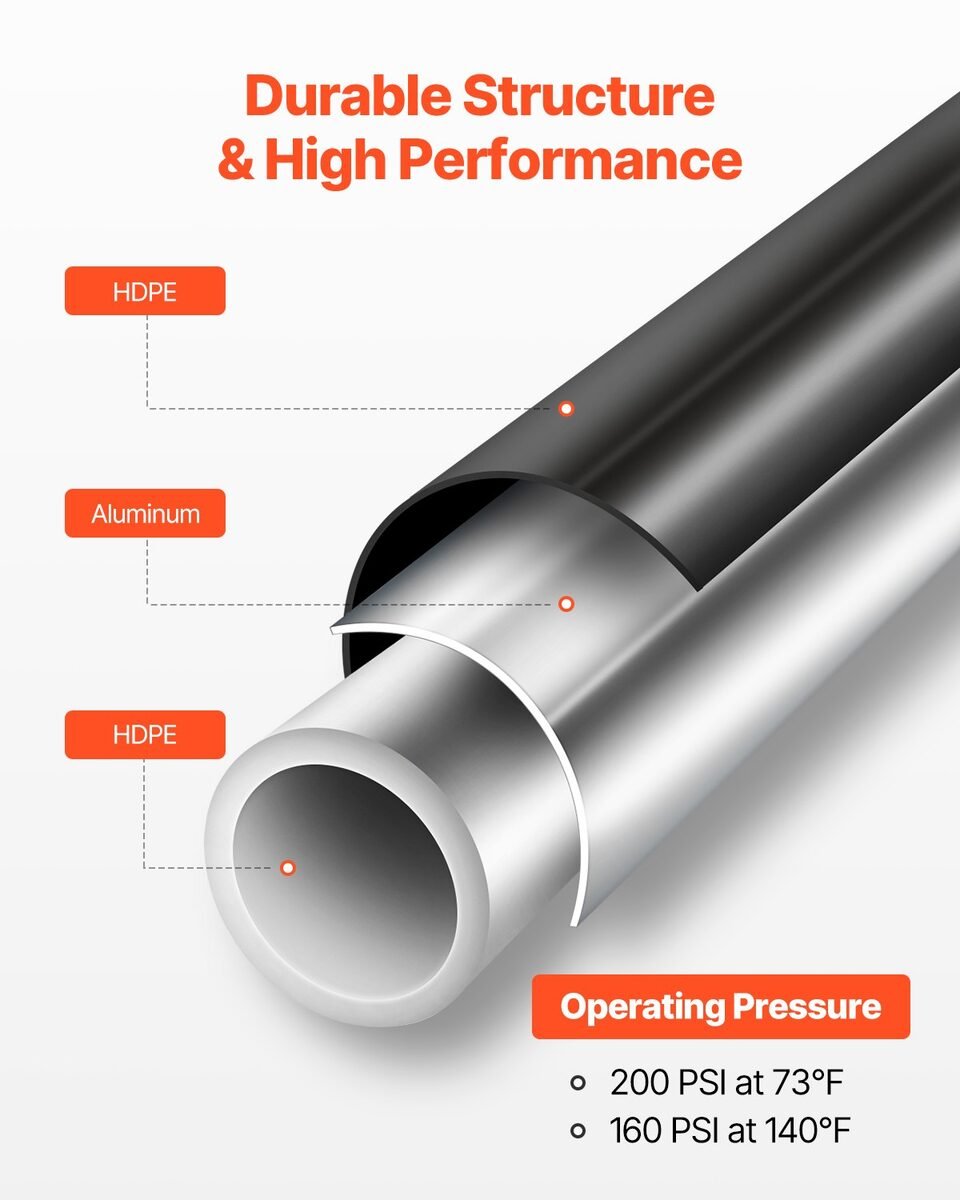

Cijev je troslojna: unutarnji i vanjski sloj od HDPE plastike, a u sredini aluminij. Plastika ne hrđa, a aluminij daje čvrstoću i omogućuje da se cijev savije rukom i zadrži oblik. Unutarnji promjer je 3/4 inča (19 mm), a vanjski 1 inč. Proizvođač navodi radni tlak do 200 psi (oko 13,8 bara) pri 23 °C i do 160 psi (oko 11 bara) pri 60 °C, što je iznad radnog tlaka uobičajenih kompresora za radionicu.
Kompleti su dugi 30,5, 61 ili 91,4 m, u crnoj ili plavoj boji. Uz cijev su T-spojevi, kutni spojevi, navojni spojevi, aluminijski razdjelni blokovi s četiri priključka, mjedeni ventili i čepovi, obujmice za zid, rezač cijevi i alat za skošenje ruba.

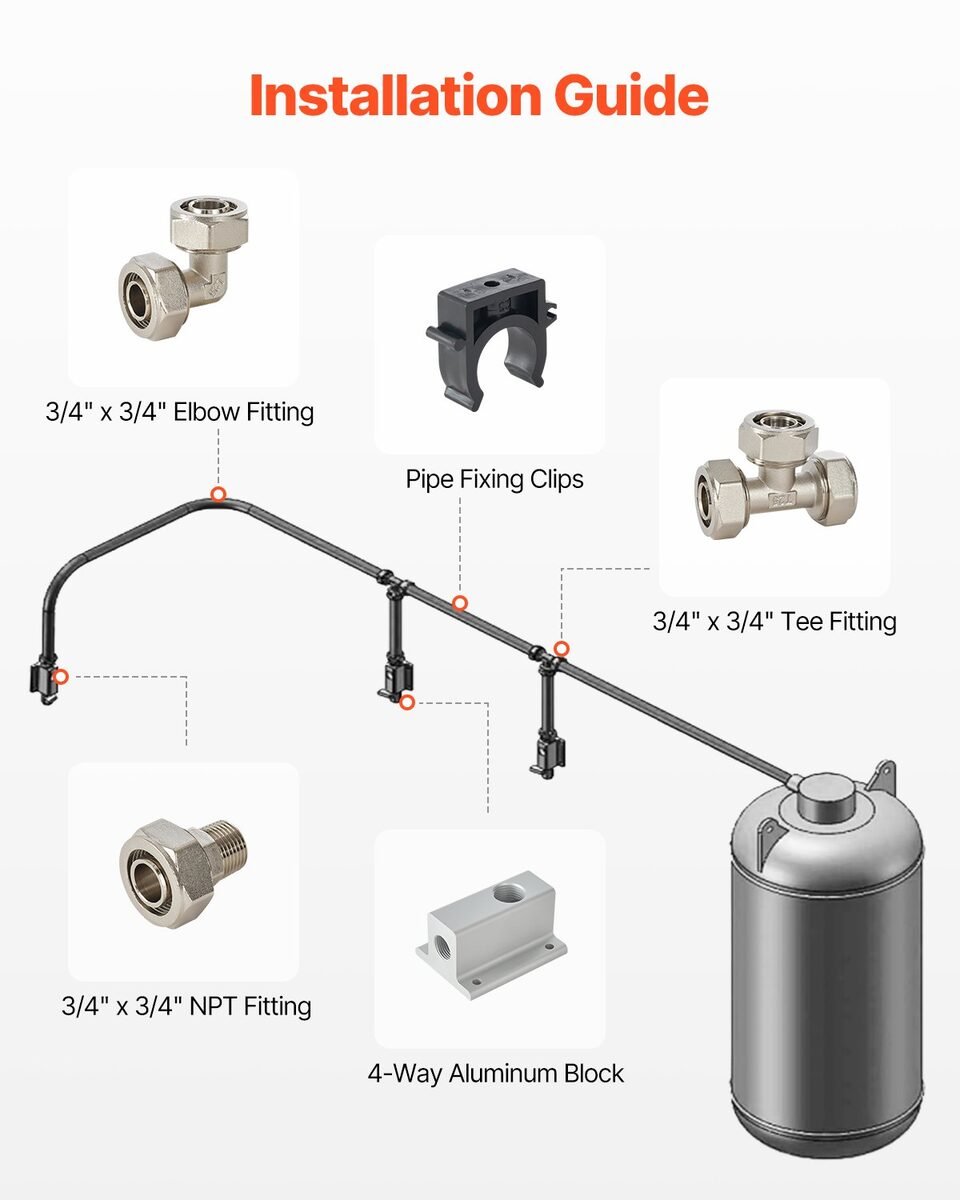

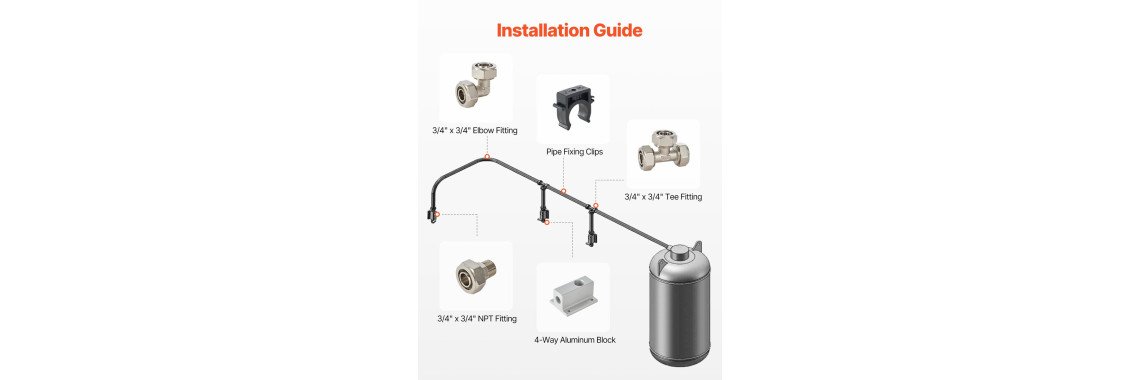

Kako planirati razvod
- Nacrtajte radionicu — označite kompresor i mjesta na kojima koristite zrak: radni stol, mjesto za auto, mjesto za bojanje.
- Glavni vod — cijev vodite po zidu, nešto ispod stropa, s blagim padom od kompresora.
- Izlazi — na svakom mjestu T-spojem odvojite vod prema dolje i završite ga razdjelnim blokom s ventilom.
- Kutovi — cijev savijte rukom s polumjerom od oko 15–20 cm ili upotrijebite kutni spoj.
- Učvršćivanje — obujmice postavite na razmaku koji preporučuje proizvođač, da cijev ne visi.
Spojevi imaju O-prsten koji brtvi kad se matica zategne. Prije rezanja izmjerite duljinu, a rub nakon rezanja skosite alatom iz kompleta, da O-prsten ne ošteti.
Koliko cijevi
Za garažu za jedan auto s kompresorom u kutu obično je dovoljan komplet od 30,5 m s tri izlaza: uz radni stol, sprijeda i straga uz auto. Za radionicu sa dva ili tri radna mjesta i kompresorom u zasebnoj prostoriji praktičniji je komplet od 61 m s pet razdjelnih blokova. Najdulji komplet od 91,4 m namijenjen je većim radionicama i halama. Izmjerite duljinu zidova kojima će cijev ići i dodajte visinske spustove do svakog izlaza.
Navoji
Navojni spojevi u kompletu razvoda su NPT, američkog standarda. Kompresori i pneumatski alat u Europi najčešće imaju BSP navoj. Prije spajanja provjerite navoj na kompresoru i po potrebi nabavite prijelazne spojnice. Namotači crijeva imaju priključak 1/4" BSP.

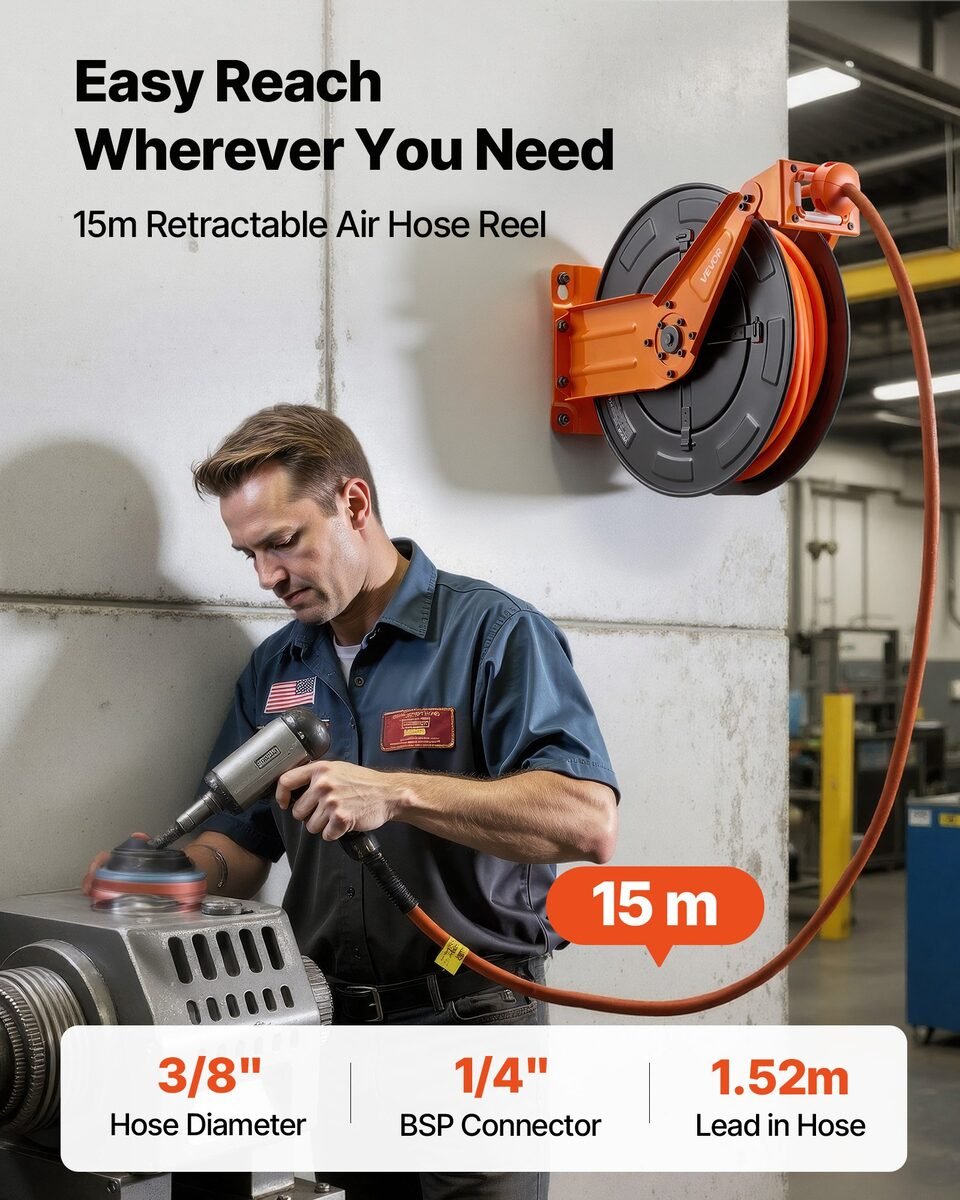

Namotač crijeva

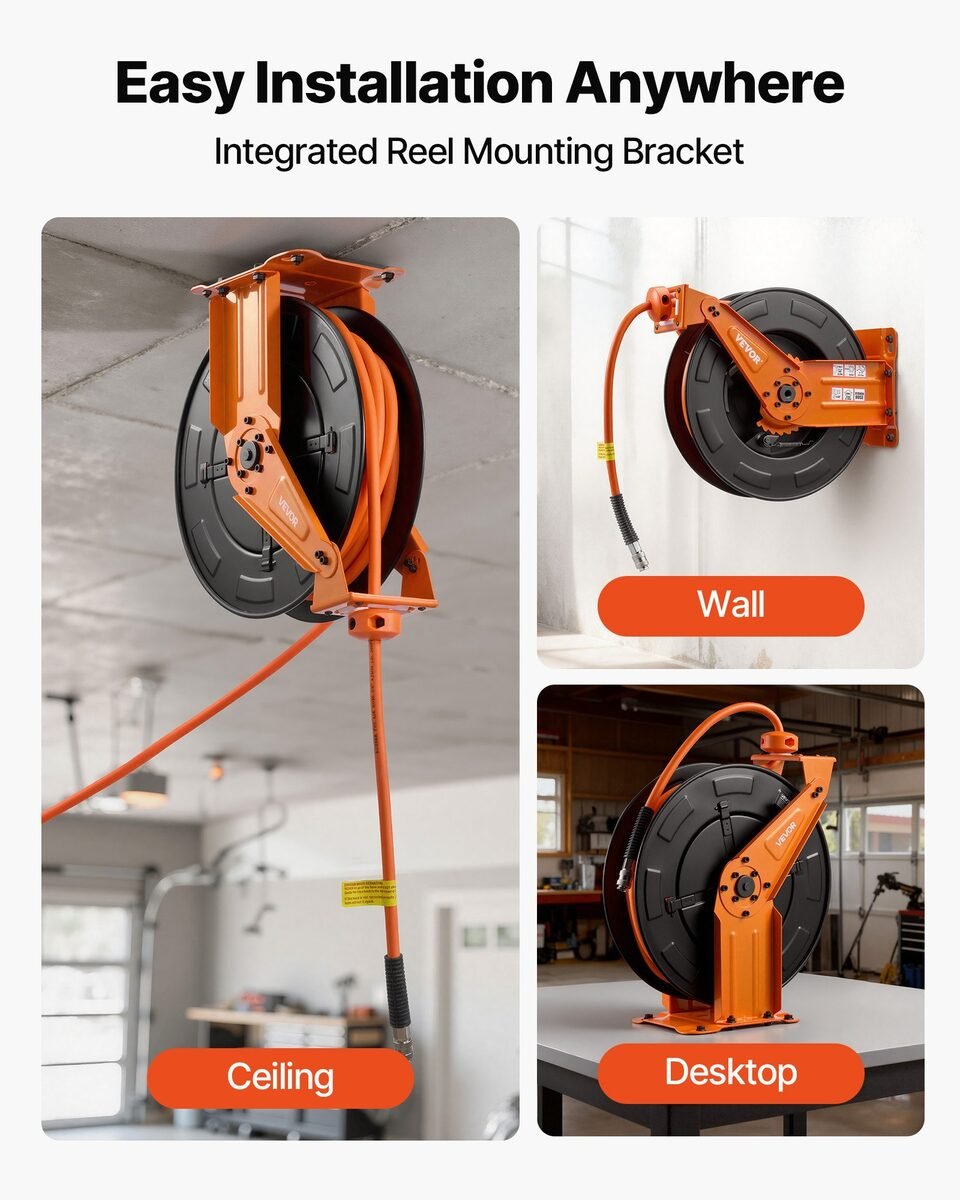

Na kraj voda spoji se namotač s crijevom koje se izvuče koliko treba i zaustavi na željenoj duljini, a laganim povlačenjem opruga ga sama namota. Vodilica s valjcima slaže crijevo ravnomjerno. Nosač se okreće za 180°, pa se namotač postavlja na zid, strop ili pod.
| Namotač | Crijevo | Posebnost |
|---|---|---|
| zatvoreni, plastični | PVC, 30 m × 9,5 mm | za veliku garažu |
| zatvoreni, plastični | hibridno, 15,2 m × 9,5 mm | za manju radionicu |
| otvoreni, čelični, dvije ruke | hibridno, 15 m × 9,5 mm | za zahtjevniju radionicu |
Podaci su prema proizvođaču, koji za crijeva navodi najveći radni tlak od 300 psi i rad od −5 do 45 °C. U garaži koja zimi nije grijana crijevo je na nižim temperaturama tvrđe, pa ga odmotajte polako.
Održavanje
- Iz spremnika kompresora redovito ispuštajte kondenzat; vlaga ulazi u vodove i alat.
- Na kraju radnog dana zatvorite ventile na izlazima.
- Spojeve povremeno provjerite sapunicom: mjehurići pokazuju propuštanje.
- Crijevo ne ostavljajte izvučeno preko noći, da se ne gazi i ne savija.
Naša ponuda
- Razvod: 30,5 m, crni, 30,5 m, plavi, 61 m, 91,4 m.
- Namotači: 30 m, 15,2 m, 15 m, čelični.
Razvod je u kategoriji Kompresori, a namotači u kategoriji Pneumatika. Za izbor kompresora pogledajte vodič kompresor: koliko l/min.
Česta pitanja
Koliki je tlak cijevi?
Prema proizvođaču do 200 psi (oko 13,8 bara) pri 23 °C.
Treba li alat za spajanje?
Rezač i alat za skošenje su u kompletu; matice se zatežu ključem.
Mogu li spojiti europski kompresor?
Spojevi u kompletu su NPT; za BSP navoj trebaju prijelazne spojnice.
Koliko dugo crijevo?
Namotači imaju crijevo od 15 ili 30 m.
