Rashladnik vode za CO2 laserski graver: zašto treba, koji učin i kako ga spojiti
Autor Jan Profimajstor - 09.10.2026. - 0 komentara
CO2 laserski graver režu i graviraju drvo, akril, kožu i papir, a srce stroja je staklena laserska cijev. Samo mali dio električne energije u cijevi postane laserska zraka; ostatak je toplina koju mora odnijeti voda koja teče oko cijevi. Kad je voda pretopla, snaga lasera pada, gravura postaje neujednačena, a cijev se brže troši ili puca.
Proizvodi iz ovog vodiča — cijena i dostupnost
Rashladnik vode s kompresorom za CO2 laser, rashladni učin 1600 W, spremnik 7 L, protok 13 L/min
Rashladnik vode s kompresorom za CO2 laser, rashladni učin 1600 W, spremnik 7 L, protok 16 L/min
Rashladnik vode s kompresorom za CO2 laser, rashladni učin 5000 W, spremnik 15 L, protok 70 L/min
Rashladnik vode s kompresorom za CO2 laser, rashladni učin 8000 W, spremnik 40 L, protok 70 L/min
Mnogi počinju s kantom vode i akvarijskom pumpom. Ljeti, nakon sat vremena rezanja, ta voda više nije hladna. U ovom vodiču objašnjavamo kada treba pravi rashladnik s kompresorom, kako odabrati učin prema snazi cijevi, kako ga spojiti i čime ga napuniti.
Kanta, pasivni hladnjak ili kompresor
- Kanta s pumpom: voda se samo vrti, a grije se cijelo vrijeme rada. Dovoljno za kratko testiranje, ne za posao.
- Pasivni hladnjak (spremnik s ventilatorom i radijatorom): hladi vodu samo do temperature zraka u radionici. Ljeti, kad je u radionici 30 °C, voda ne može biti hladnija.
- Rashladnik s kompresorom radi kao mali hladnjak: hladi vodu ispod temperature okoline i drži je na zadanoj vrijednosti bez obzira na doba godine. To je jedini izbor ako graver radi dulje i ljeti.

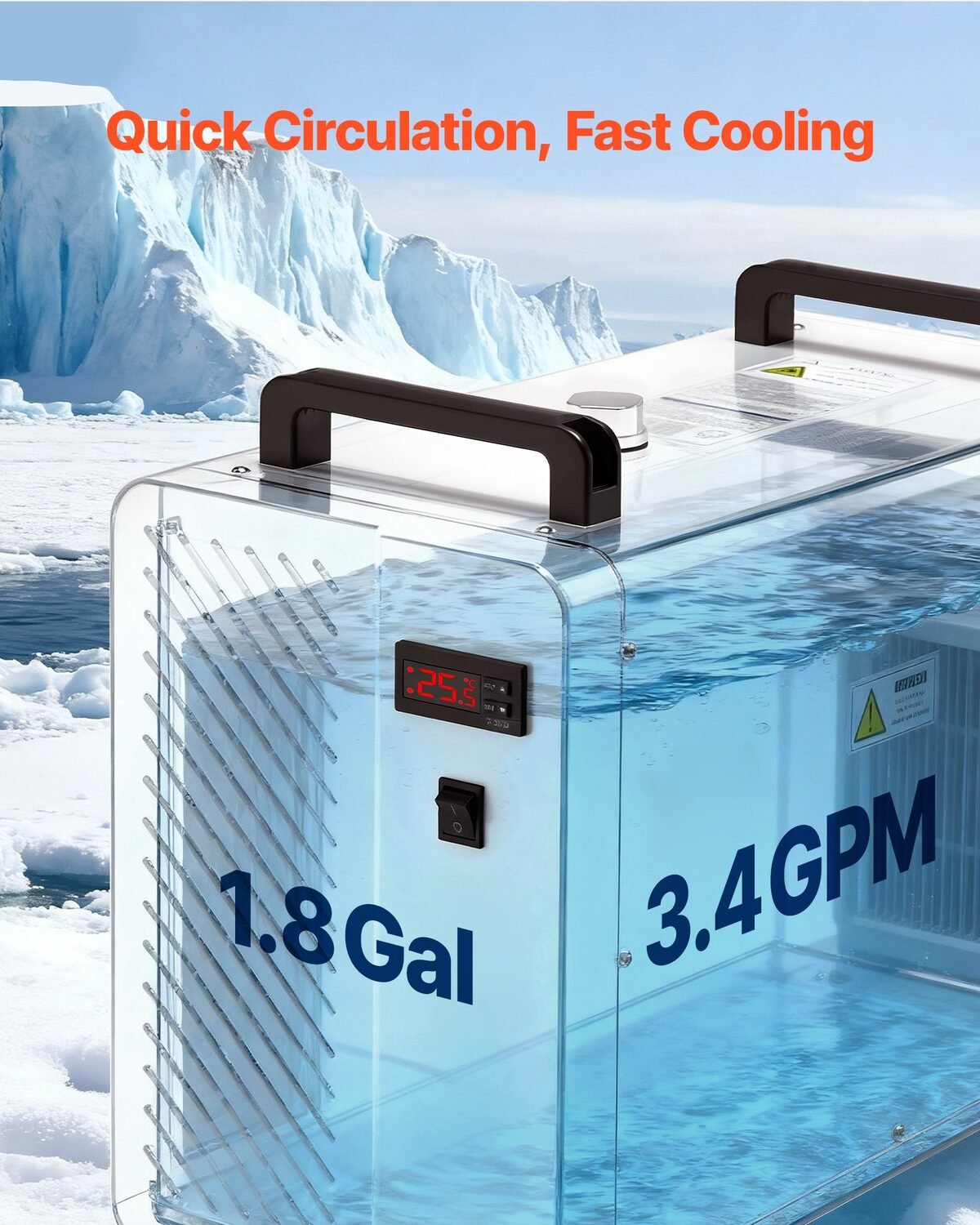

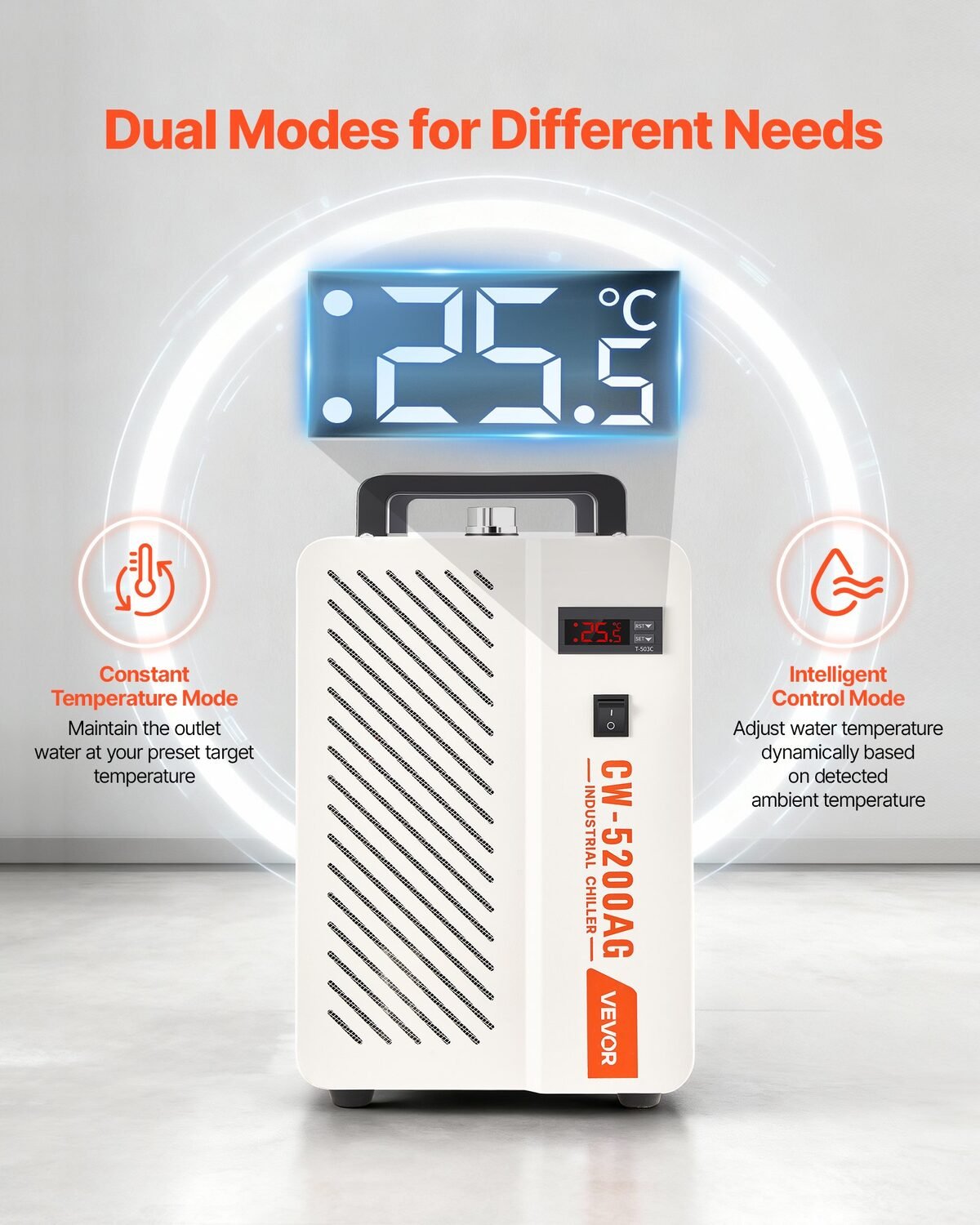

Svi naši rashladnici su s kompresorom. Imaju dva načina rada: stalnu temperaturu, koju sami zadate i koju proizvođač navodi s točnošću od ±0,28 °C, i inteligentni način, u kojem se temperatura vode prilagođava temperaturi okoline. Imaju alarme za protok, temperaturu i razinu vode i prozorčić za razinu u spremniku.
Koji učin za koju cijev
| Rashladnik | Rashladni učin | Spremnik | Protok | Za cijev | Snaga uređaja |
|---|---|---|---|---|---|
| 1600 W, 13 L/min | 1600 W | 7 L | 13 L/min | 90–150 W | 650 W |
| 1600 W, 16 L/min | 1600 W | 7 L | 16 L/min | 90–150 W | 650 W |
| 5000 W | 5000 W | 15 L | 70 L/min | jedna od 450 W ili dvije od 200 W | 1750 W |
| 8000 W | 8000 W | 40 L | 70 L/min | jedna od 600 W ili dvije od 300 W | 2500 W |
Podaci o cijevima su prema tekstu proizvođača; na pojedinim grafikama proizvođača navedene su drukčije snage cijevi (500 W i 900 W), pa za veće sustave usporedite preporuku proizvođača svoje cijevi. Svi su na kotačima ili s ručkama i rade na 230 V.

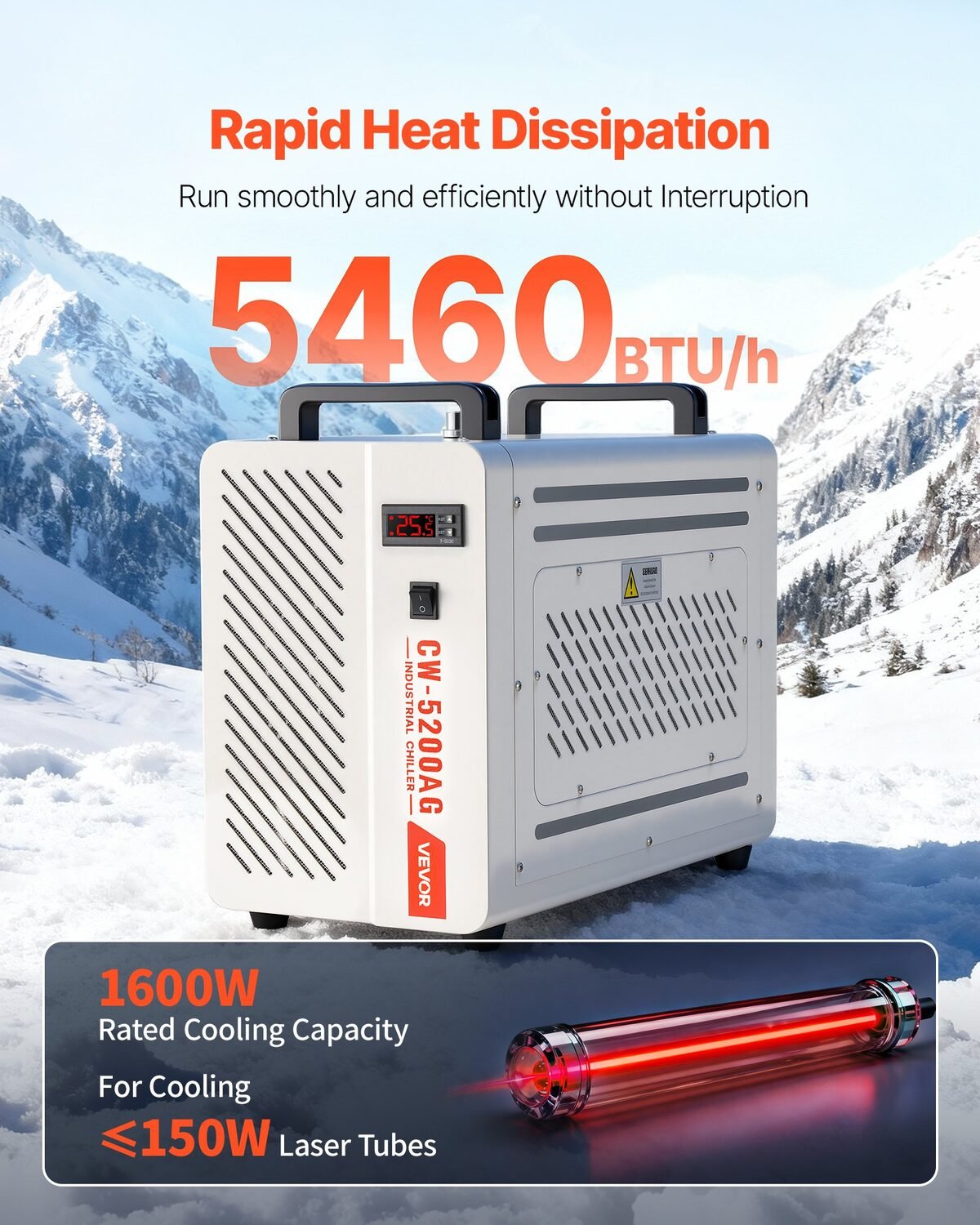

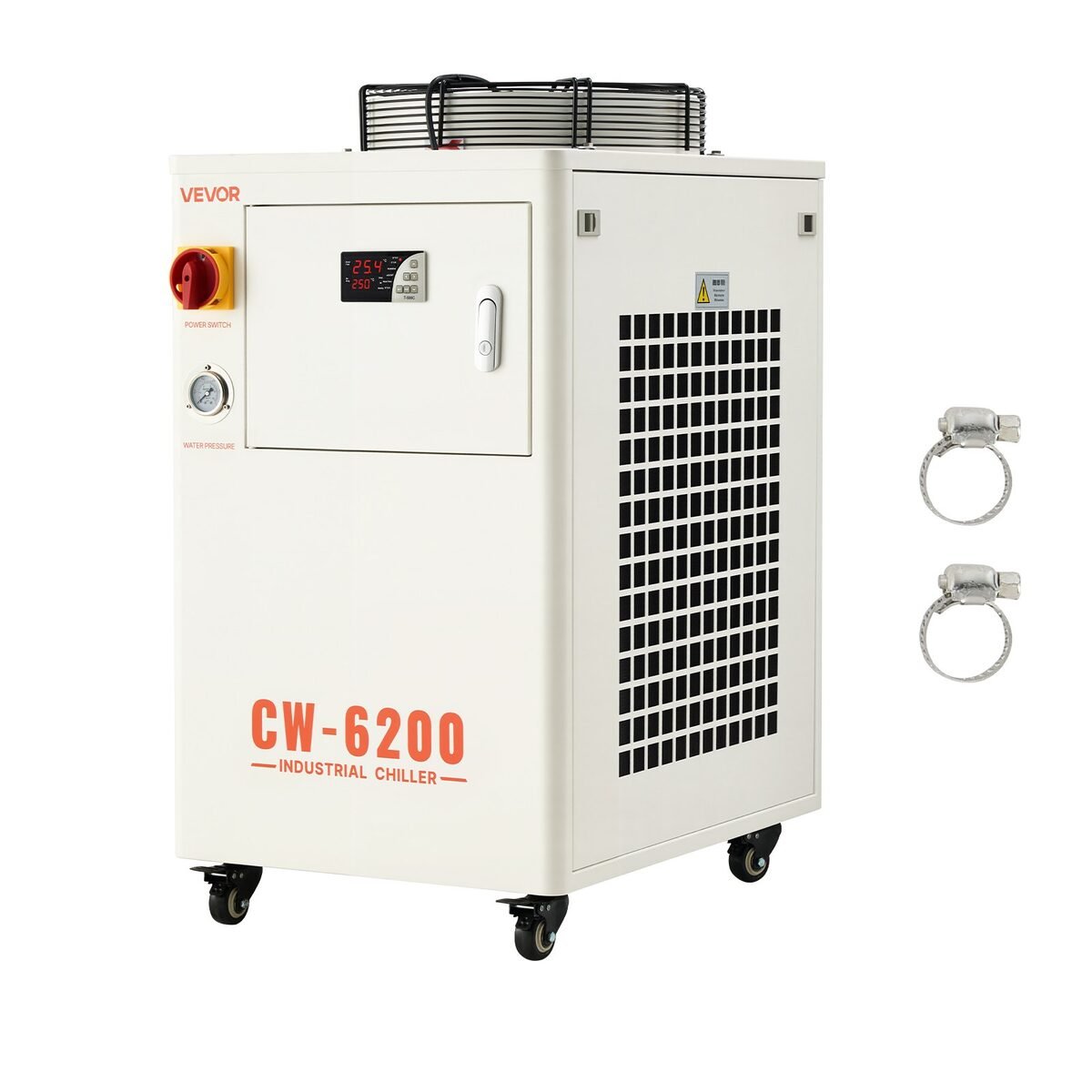

Za uobičajene hobističke i manje profesionalne gravere s cijevi od 80 do 150 W dovoljan je rashladnik od 1600 W. Model s protokom od 16 L/min ima jaču pumpu, korisnu kod duljih crijeva ili cijevi većeg otpora. Rashladnici od 5000 i 8000 W su za strojeve za rezanje s jakim cijevima ili za dva stroja na jednom rashladniku.
Kako spojiti
- Izlaz rashladnika spojite na ulaz cijevi na strani visokonaponskog kraja ili kako navodi proizvođač gravera, a izlaz cijevi natrag na povrat rashladnika. Voda mora istisnuti sav zrak iz cijevi; mjehurić zraka u laserskoj cijevi pregrijava staklo.
- Signalni kabel (u kompletu je konektor) spojite na zaštitu protoka gravera, ako je graver ima, tako da laser ne pali bez protoka vode.
- Prvo pustite rashladnik, pa tek onda laser, i pričekajte da voda dođe do zadane temperature.
- Crijeva neka budu što kraća, bez oštrih pregiba.
Čime napuniti i na koju temperaturu
- Destilirana ili demineralizirana voda, ne voda iz slavine: minerali stvaraju kamenac na stjenkama cijevi i vode struju, što kod visokonaponske cijevi nije bezazleno.
- Temperatura vode za CO2 cijevi obično se drži na dvadesetak stupnjeva; točan raspon navodi proizvođač vaše cijevi.
- Ne prehladno: ako je voda hladnija od rosišta zraka u radionici, na cijevi se kondenzira vlaga, a kapljice uz visoki napon su opasne. Ljeti u vlažnoj radionici zato nemojte spuštati temperaturu previše.
- Zimi u negrijanoj radionici voda se smrzne i razbije cijev. Ili radionica mora biti iznad nule, ili se koristi sredstvo protiv smrzavanja koje dopušta proizvođač cijevi i rashladnika.
- Vodu mijenjajte povremeno i čistite filtar, jer se u toploj vodi razvijaju alge.
Gdje ga postaviti
Rashladnik s kompresorom izbacuje toplinu kroz rešetke; treba mu prostor oko sebe i dotok svježeg zraka. Ne stavljajte ga u kut ni u zatvoren ormar uz graver. Proizvođač navodi buku do 80 dB, pa ga ne postavljajte uz radni stol na kojem se razgovara. O izboru samog gravera pisali smo u vodiču laserski graver: CO2 ili diodni.
Česta pitanja
Treba li CO2 laser rashladnik s kompresorom?
Za kratke poslove dovoljno je jednostavnije hlađenje, ali za dulji rad i ljeto treba rashladnik s kompresorom, jer jedino on drži vodu ispod temperature okoline.
Koji rashladnik za cijev od 100 W?
Rashladnik od 1600 W proizvođač navodi za cijevi od 90 do 150 W.
Mogu li u rashladnik staviti vodu iz slavine?
Bolje je koristiti destiliranu ili demineraliziranu vodu: minerali stvaraju kamenac i povećavaju vodljivost vode oko visokonaponske cijevi.
Na koju temperaturu postaviti rashladnik?
Obično na dvadesetak stupnjeva, prema preporuci proizvođača cijevi. Prehladna voda u vlažnoj radionici uzrokuje kondenzaciju na cijevi.
Što zimi u negrijanoj radionici?
Voda se ne smije smrznuti jer razbija cijev. Radionica mora biti iznad nule ili se koristi sredstvo protiv smrzavanja koje dopuštaju proizvođači cijevi i rashladnika.
Laserska cijev je potrošni dio, ali s dobrim hlađenjem traje znatno dulje i daje ujednačenu gravuru od prvog do zadnjeg komada u smjeni. Za graver s cijevi do 150 W uzmite rashladnik od 1600 W ili model s jačom pumpom, a za jake strojeve 5000 W ili 8000 W. Sve nađete u kategoriji Industrijska oprema.
