Presovanje ležajeva: set za utiskivanje ili hidraulički izvlakač (radapciger)

Ležaj kotača počne zujati, semering na mjenjaču propušta ulje, a remenica na kosilici ne silazi s osovine ni nakon spreja za odvijanje i čekića. Takve poslove u kućnim radionicama dugo se radilo čeličnim čepom, starom cijevi i snagom ruke — i jednako se dugo kupovao drugi ležaj jer je prvi stradao pri ugradnji.

Za ležajeve postoje dva alata koji se često miješaju: izvlakač (u narodu radapciger) vadi dio s osovine, a set za presovanje utiskuje ležaj ili semering ravno na mjesto. Vodič je za automehaničare, mehaničare poljoprivrednih strojeva, motoriste i hobiste koji sami mijenjaju ležajeve na autu, motociklu ili biciklu.

Izvlakač ili set za presovanje — što radi koji?

Izvlakač krakovima zahvati rub ležaja, zupčanika ili remenice, a središnje vreteno upre se u kraj osovine i svuče dio. Hidraulički izvlakač silu stvara pumpanjem ručke, umjesto okretanja vijka ključem, pa i srasli dijelovi silaze bez mučenja.

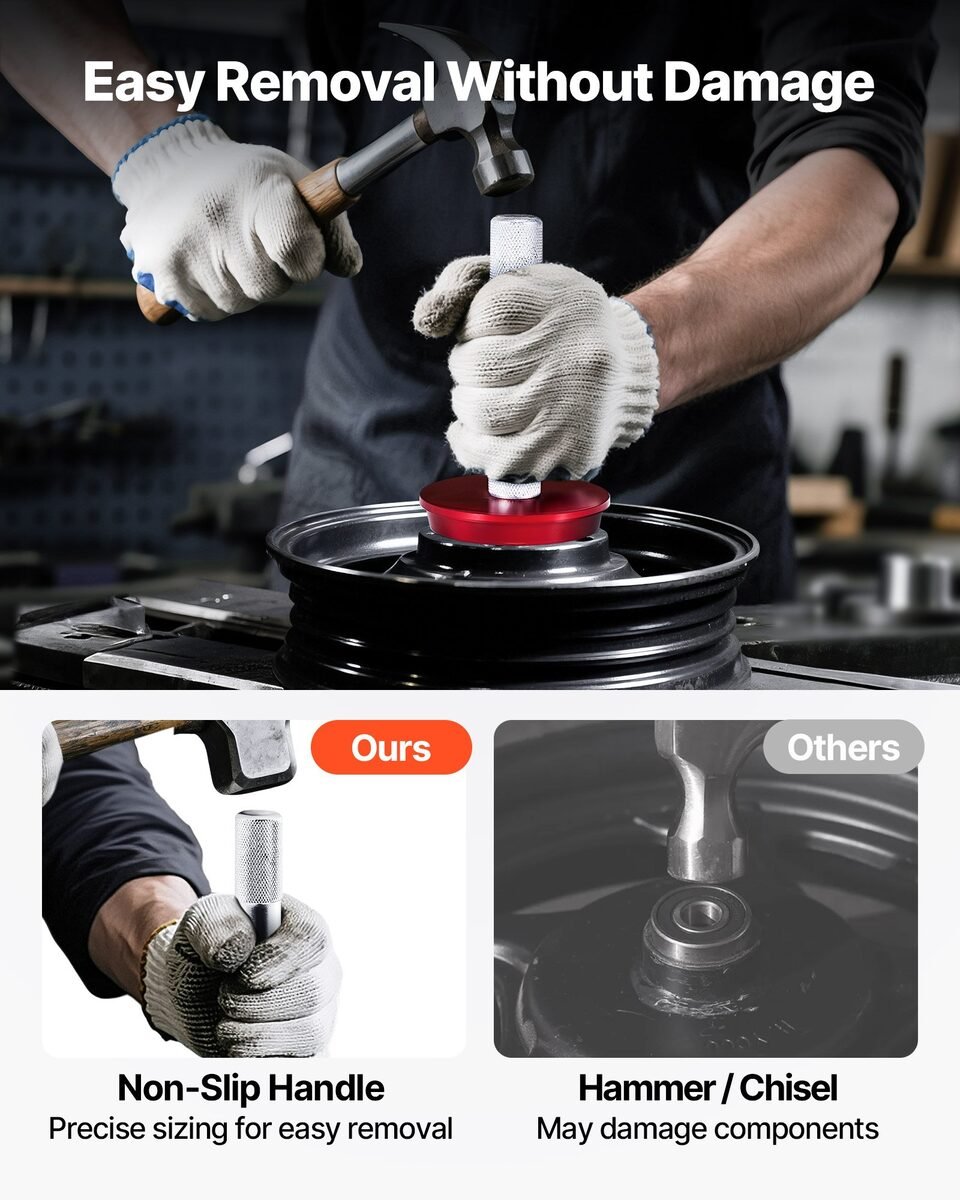

Set za presovanje skup je diskova (tuljaka) različitih promjera s ručkom. Odaberete disk koji točno naliježe na prsten ležaja ili na semering, pa sila ide po cijelom obodu. Osnovno pravilo: pri utiskivanju u kućište pritišće se vanjski prsten, a pri navlačenju na osovinu unutarnji — nikad preko kuglica.

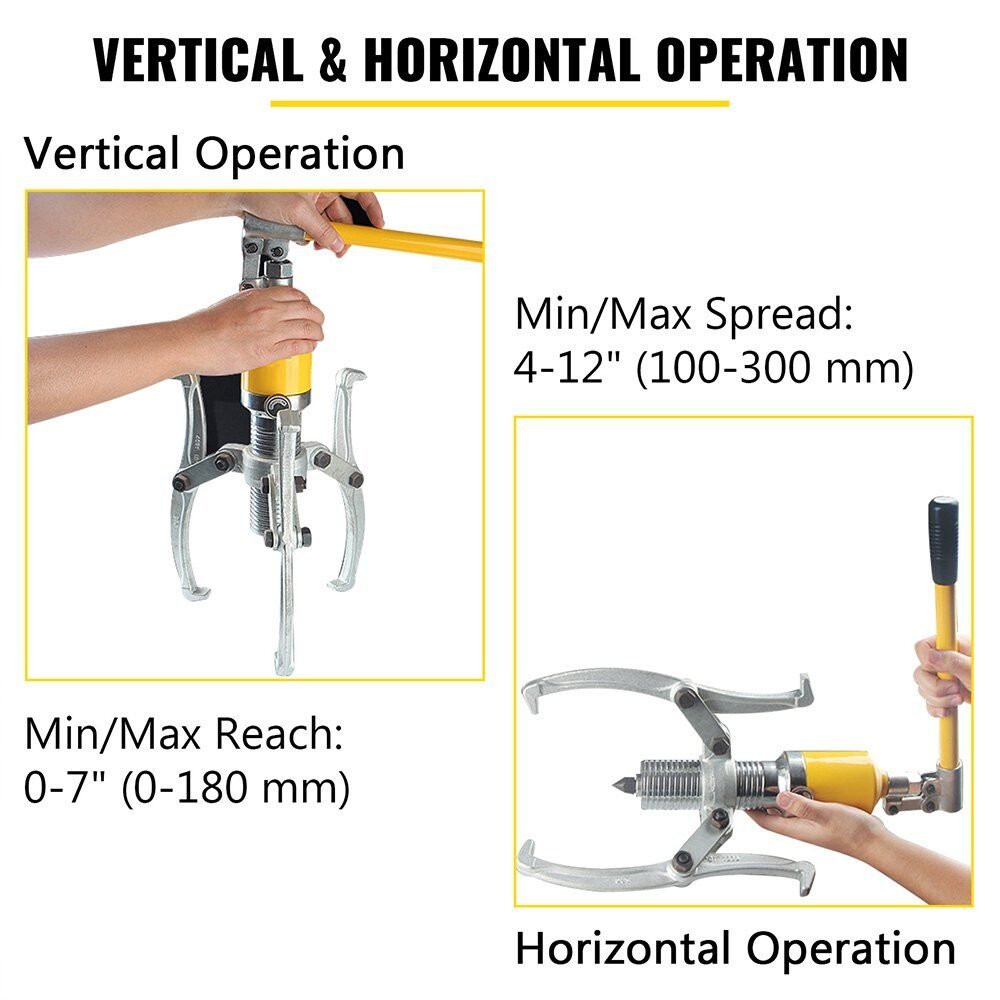

Hidraulički izvlakači: 5 ili 15 tona

Podaci su prema proizvođaču. Svi rade okomito i vodoravno, s dva ili tri kraka. Proizvođač preporučuje dva kraka za manje ležajeve i zupčanike te tri za veće i teže dijelove, jer se tada opterećenje raspoređuje ravnomjerno.

Izvlakač od 5 t lakši je i stane u manji prostor, dovoljan za ležajeve alternatora, remenice i manje zupčanike. Modeli od 15 t za glavčine, velike remenice i strojeve gdje je dio godinama srastao s osovinom. Hod klipa od 50 mm znači da duže dijelove svlačite u više koraka: nakon punog hoda klip se vrati, a vreteno ponovno namjesti.

Pri izvlačenju nosite zaštitne naočale: dio pod velikim pritiskom može naglo skočiti s osovine. Ne prelazite nazivnu silu izvlakača.

Setovi diskova za ležajeve i semeringe

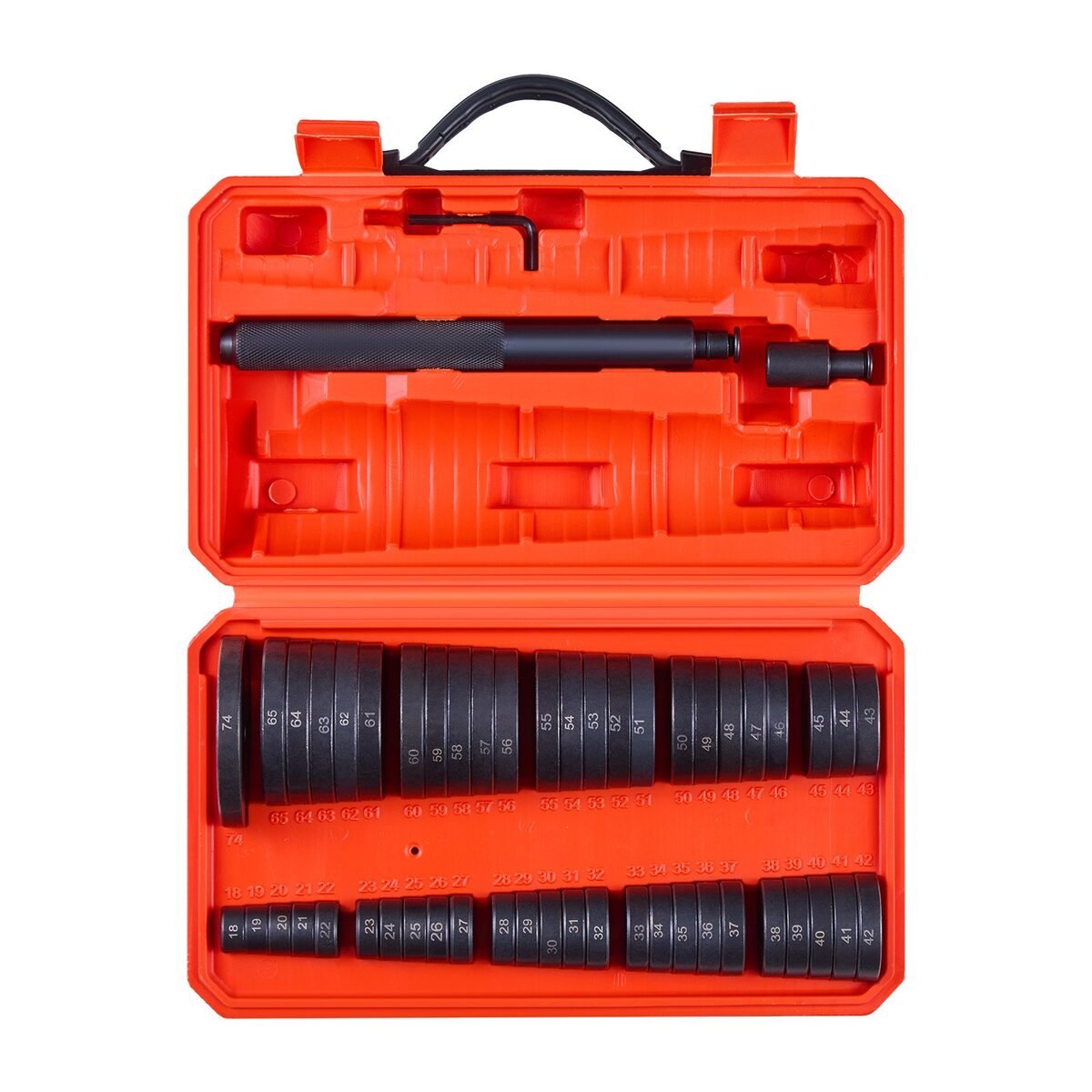

Set od 10 dijelova dovoljan je za bicikl, motocikl i povremeni ležaj na autu. Set od 7 dijelova ima malo diskova, ali velikih promjera, s vijkom koji disk drži na ručki — za veće ležajeve kotača. Set od 43 dijela pokriva većinu uobičajenih promjera, a čelični set od 52 dijela podnosi najviše udaraca. Aluminijski diskovi lakši su i mekši pa manje ostavljaju tragove; čelični su tvrđi za svakodnevni rad u servisu. Diskovi su označeni promjerom i složeni u kofer.

Kompleti 2 u 1 i alat za ležaj kotača

Kad krakovi izvlakača nemaju za što uhvatiti, jer ležaj sjedi uz rame osovine, pomaže separator (rastavljač) koji se zavuče iza ležaja. Komplet 52 + 14 dijelova uz 49 diskova ima separatore i čeljusti, 13,7 kg u koferu. Komplet 52 + 16 dijelova umjesto separatora ima 10 čahura i klizni čekić — za vađenje ležaja iz provrta kojem se ne može prići s druge strane.

Za ležaj kotača na vozilima s prednjim pogonom postoji set od 23 dijela: 13 tuljaka, 4 čahure, 2 ploče i navojno vreteno od 3/4 inča. Ležaj se istiskuje i utiskuje okretanjem vretena, a proizvođač ga navodi za većinu vozila s prednjim pogonom i laka teretna vozila. Vreteno se okreće ručno — proizvođač ne dopušta udarni odvijač.

Ako imate prešu, setovi se dobro slažu s njom: pogledajte vodič o hidrauličnoj preši za radionicu. A za posao ispod auta zlata vrijedi ležaljka za rad pod autom.

Česta pitanja

Što je radapciger?

Radapciger je narodni naziv za izvlakač, alat koji krakovima zahvati ležaj, zupčanik ili remenicu i središnjim vretenom ih svuče s osovine. Naziv dolazi od njemačke riječi Radabzieher.

Može li se ležaj utisnuti čekićem bez seta?

Može, ali udarac preko čeličnog čepa ili stare cijevi lako ide pod kutom i oštećuje ležaj ili kućište. Disk odgovarajućeg promjera raspoređuje silu po cijelom prstenu, pa ležaj ulazi ravno.

Na koji se prsten ležaja pritišće?

Pri utiskivanju u kućište pritišće se vanjski prsten, a pri navlačenju na osovinu unutarnji. Sila nikad ne smije ići preko kuglica ili valjčića.

Izvlakač od 5 ili 15 tona?

Izvlakač od 5 t s rasponom krakova do 23 cm dovoljan je za manje ležajeve, zupčanike i remenice. Za glavčine, veće remenice i dijelove koji su godinama srasli s osovinom bolji je izvlakač od 15 t s rasponom do 30 cm.

Može li se set za presovanje koristiti pod prešom?

Kod čeličnog kompleta 2 u 1 s 52 diska proizvođač navodi rad čekićem ili mehaničkom prešom. Kod aluminijskih setova proizvođač opisuje rad ručkom i čekićem.

Treba li za ležaj kotača poseban alat?

Na mnogim vozilima s prednjim pogonom ležaj kotača utisnut je u rukavac, pa se istiskuje i utiskuje navojnim vretenom. Za to služi set s vretenom, tuljcima i pločama, koji proizvođač navodi za većinu vozila s prednjim pogonom i laka teretna vozila.

Ležaj promijenjen alatom traje onoliko koliko je proizvođač zamislio, a ne do sljedećeg zujanja. Izvlakače i setove naći ćete u kategoriji Alat za servis, uz R1 račun i jamstvo 24 mjeseca za fizičke osobe.
