Preša za kabelske stopice: od kliješta s račnom do hidraulične preše za kabele do 70 mm²

Spoj kabela je najslabija točka svake instalacije. Loše stisnuta stopica na kabelu akumulatora, pretvarača ili solarnog regulatora grije se pod strujom, oksidira i s vremenom gori — često baš tamo gdje se ne vidi. Stopica stisnuta kliještima ili, još gore, čekićem, izgleda dobro dok jednog dana ne otpusti.

Električari, solarni instalateri, autoelektričari i nautičari zato koriste prešu primjerenu presjeku kabela. Ovaj vodič razvrstava preše po presjeku — od tankih vodiča u razvodnom ormaru do debelih kabela baterijskih banaka — i objašnjava kako dobiti spoj koji ne popušta.

Prvo pravilo: preša po presjeku kabela

Presjek se kod nas izražava u mm², a američki alati često u AWG. Okvirna usporedba: 10 AWG ≈ 5,3 mm², 6 AWG ≈ 13 mm², 4 AWG ≈ 21 mm², 2 AWG ≈ 34 mm², 1/0 AWG ≈ 53 mm², 2/0 AWG ≈ 67 mm². Kalup preše mora odgovarati presjeku stopice — premalen kalup reže stopicu, prevelik je ne stisne.

Račna kliješta za tanke vodiče

Za stopice i tuljke na vodičima do 4 ili 6 mm² dovoljna su kliješta s račnom. Rač se ne otpušta dok stisak nije potpun, pa svaki spoj dobije istu silu — to je razlika prema običnim kliještima. Silu stiskanja podešavate kotačićem prema vrsti stopice, a ručka se otpušta jednim pritiskom ako pogriješite. Model do 6 mm² pokriva i uobičajene solarne kabele od 4 i 6 mm².

Ručna preša za kabele akumulatora

Za kabele od 6 do 50 mm² — akumulator, pretvarač napona, drugi akumulator u kamperu, električno vitlo — praktična je ručna preša s okretnom glavom šest veličina kalupa. Kalup se okretanjem namjesti na presjek za par sekundi, a duge izolirane ručke daju silu bez hidraulike. U kompletu su rezač kabela, rukavice, 95 bakrenih stopica i 100 termoskupljajućih cijevi, pa možete odmah raditi spojeve.

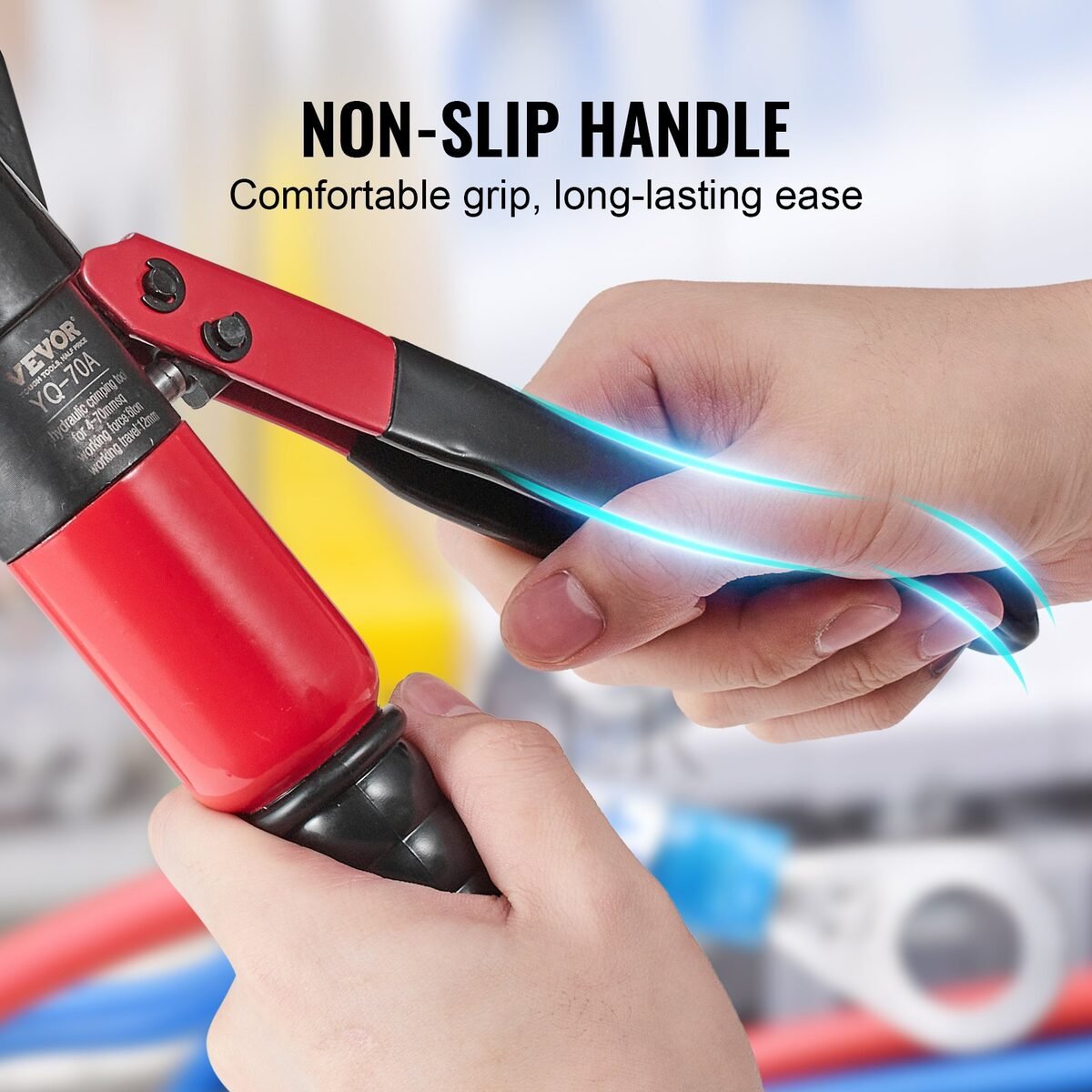

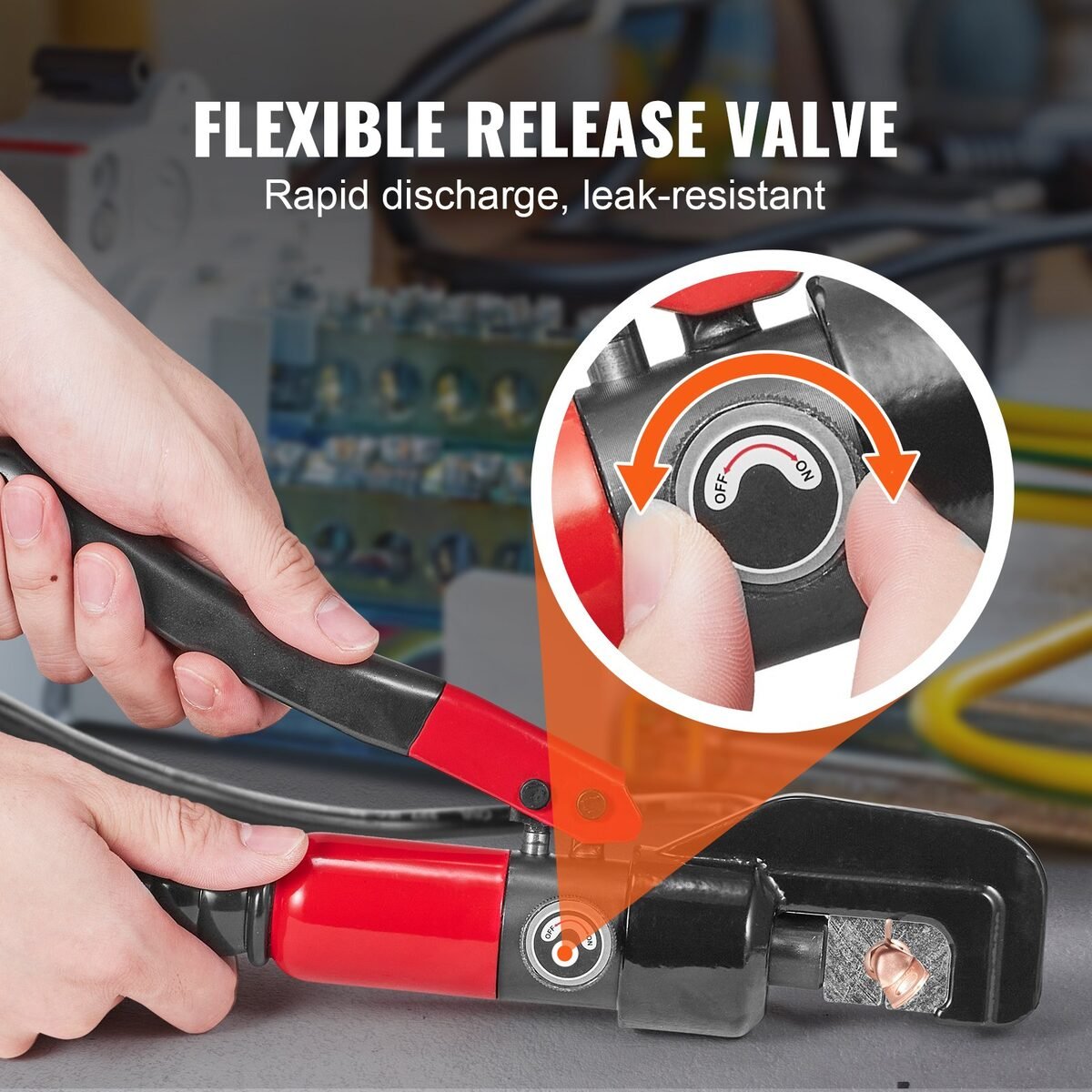

Hidraulična preša za debele kabele

Iznad 35 do 50 mm² ručna preša traži puno snage, a stisak ovisi o tome koliko jako stisnete. Hidraulična preša sa silom od 6 t stisne stopicu ravnomjerno, uz manje napora. Glava se okreće za 180°, što pomaže u uskom prostoru ormara ili prtljažnika. Devet kalupa pokriva raspon od 12 do 2/0 AWG, dakle otprilike od 4 do 70 mm², za bakrene i aluminijske stopice. Komplet ima i rezač, rukavice, stopice i termoskupljajuće cijevi.

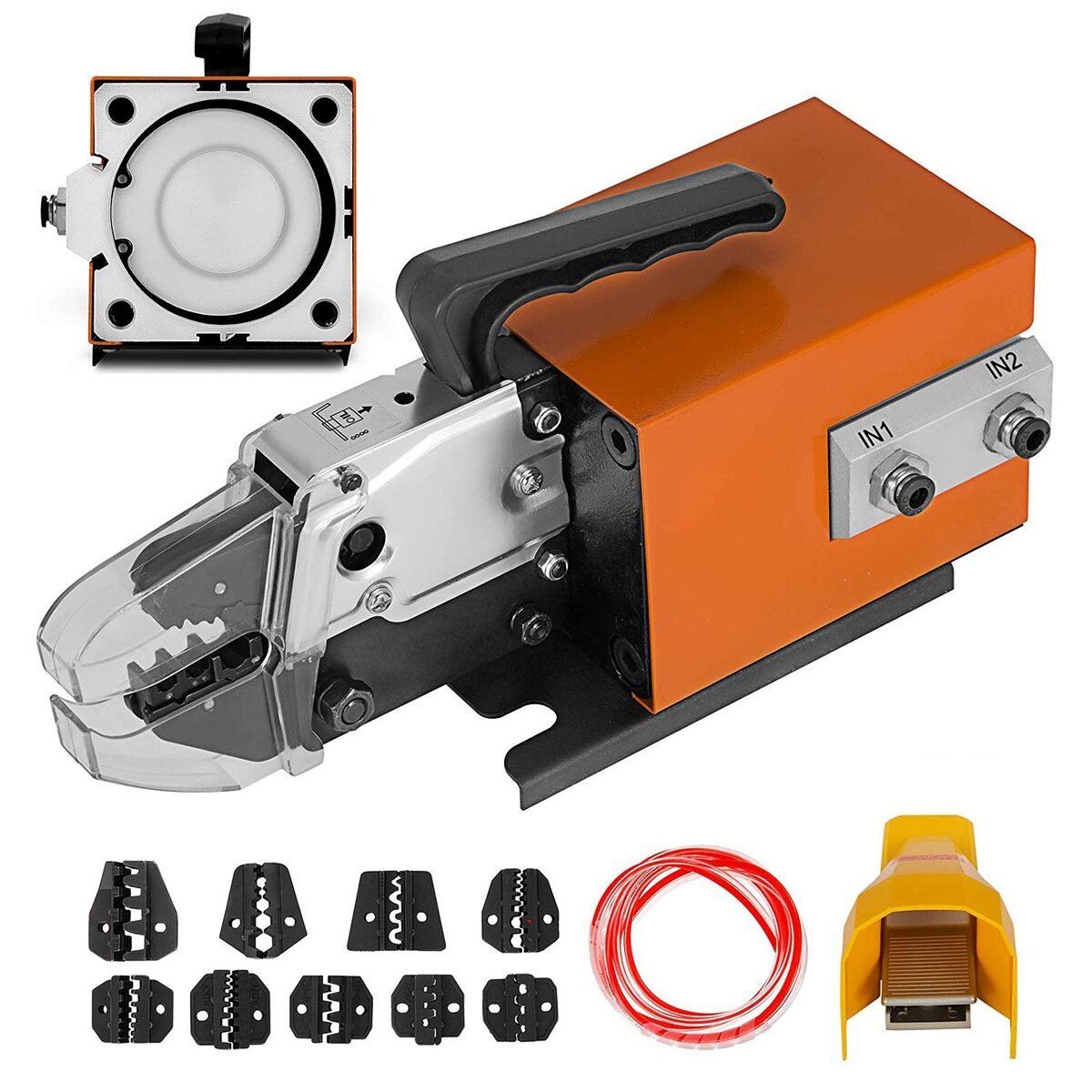

Pneumatska preša za serijsku izradu

Ako u radionici radite desetke istih spojeva dnevno — kabelske snopove, kabele za strojeve — pneumatska preša štedi ruke. Spaja se na kompresor (radni tlak 0,5–0,7 MPa, crijevo 8 mm treba nabaviti zasebno), a pokreće nožnim ventilom, pa su obje ruke slobodne za kabel i stopicu. Proizvođač navodi silu 1,3 t i prešanje do 16 mm².

Kako napraviti dobar spoj

1. Kabel odrežite ravno rezačem kabela, ne kliještima koja ga gnječe.
2. Skinite izolaciju točno na dubinu cijevi stopice — bez golog bakra izvan stopice i bez izolacije unutra.
3. Navucite termoskupljajuću cijev na kabel prije stopice.
4. Odaberite kalup istog presjeka kao stopica i stisnite; kod duže cijevi stopice dva stiska, jedan do drugoga.
5. Povucite stopicu rukom: ne smije se pomaknuti. Zatim zagrijte termoskupljajuću cijev.

Radovi na kućnoj elektroinstalaciji i spajanju na mrežu za ovlaštene su osobe. Ovaj alat služi za izradu spojeva — tko ih smije ugraditi, određuje vrsta instalacije.

Česta pitanja

Koja preša za kabel akumulatora od 25 ili 35 mm²?

Ručna preša s kalupima od 6 do 50 mm² ili hidraulična preša. Račna kliješta su samo za tanke vodiče do 4 ili 6 mm².

Koliko je 2/0 AWG u mm²?

Otprilike 67 mm². Hidraulična preša s kalupima do 2/0 AWG pokriva kabele približno do 70 mm².

Može li se stopica stisnuti čekićem?

Može, ali spoj nije ravnomjeran i s vremenom se olabavi i grije. Preša stisne stopicu po obodu istom silom.

Je li hidraulična preša za aluminijske kabele?

Proizvođač navodi bakrene i aluminijske stopice. Za aluminij koristite stopice predviđene za aluminij.

Dobar spoj se ne vidi — samo se ne grije, ne otpušta i ne zove vas nakon godinu dana. Preše su u kategoriji Elektro alat; o primjeni u kamperu pogledajte vodič drugi akumulator u kamperu.
