Podno grijanje: koliko krugova trebate, koliko cijevi i koji razdjelnik odabrati
Autor Jan Profimajstor - 09.10.2026. - 0 komentara
Kad se kupaonica ili cijeli kat preuređuju, podno grijanje se postavlja jednom i ostaje ispod estriha desetljećima. Greška u planu tada se ne popravlja odvijačem: krug koji je predug ostaje hladan, a razdjelnik s premalo izlaza znači dvije prostorije na jednom krugu i jednu sobu koja nikad nije topla kako treba.
Proizvodi iz ovog vodiča — cijena i dostupnost
Razdjelnik za podno grijanje (9)
Razdjelnik za podno grijanje (8)
Razdjelnik za podno grijanje (7)
Razdjelnik za podno grijanje (6)
Ovaj vodič je za one koji planiraju vodeno (toplovodno) podno grijanje u kući, stanu ili vikendici i žele razumjeti tri broja prije kupnje: koliko metara cijevi, koliko krugova i koliko izlaza na razdjelniku. Projekt i hidraulički proračun i dalje radi instalater ili projektant; ovdje dobivate dovoljno da njegov prijedlog razumijete i provjerite.
Što je krug i zašto ima ograničenu duljinu
Krug (petlja) je jedan neprekinuti komad cijevi koji izlazi iz razdjelnika, vijuga ispod poda jedne prostorije ili njenog dijela i vraća se u razdjelnik. Što je krug dulji, to je veći otpor kojeg pumpa mora svladati i to se voda više ohladi do kraja kruga. Za često korištenu cijev promjera 16 mm stručni izvori navode orijentacijsku granicu od oko 80 do 120 m po krugu; točna vrijednost ovisi o toplinskim gubicima prostorije, temperaturi vode i pumpi, pa je projektant može postaviti i strože.
Iz toga slijede dva pravila:
- jedna prostorija dobiva barem jedan svoj krug, kako bi se mogla zasebno regulirati,
- veća prostorija se dijeli na dva ili više krugova približno jednake duljine.
Koliko cijevi ide na kvadrat
Ovo je čista geometrija: duljina cijevi po kvadratnom metru jednaka je 1 podijeljeno s razmakom polaganja.
| Razmak cijevi | Cijev po m² | Gdje se koristi |
|---|---|---|
| 10 cm | oko 10 m | kupaonica, rubne zone uz velike staklene stijene |
| 15 cm | oko 6,7 m | dnevni boravak, kuhinja |
| 20 cm | oko 5 m | spavaće sobe, dobro izolirani prostori |
Razmak određuje projekt prema potrebnoj snazi grijanja. Uz cijev u podu prostorije računajte i priključni dio: dovod i povrat od razdjelnika do prostorije, dakle dvostruka udaljenost. Ako je soba 6 m od razdjelnika, to je dodatnih 12 m u istom krugu.
Primjer: kako se dođe do broja krugova
- Kupaonica 6 m² na 10 cm = 60 m, plus 2 × 4 m priključka = 68 m → 1 krug.
- Spavaća soba 14 m² na 20 cm = 70 m, plus 2 × 6 m = 82 m → 1 krug.
- Dnevni boravak s kuhinjom 40 m² na 15 cm = 268 m, plus priključci → podijeljeno na 3 kruga po oko 90–95 m.
Ukupno 5 krugova i oko 430 m cijevi. Razdjelnik tada ima barem 5 izlaza, a mudro je uzeti jedan više za kasniju dogradnju (zatvoreni izlaz ne smeta). Brojke su ilustracija postupka, ne zamjena za projekt.
Razdjelnici: od 2 do 12 krugova

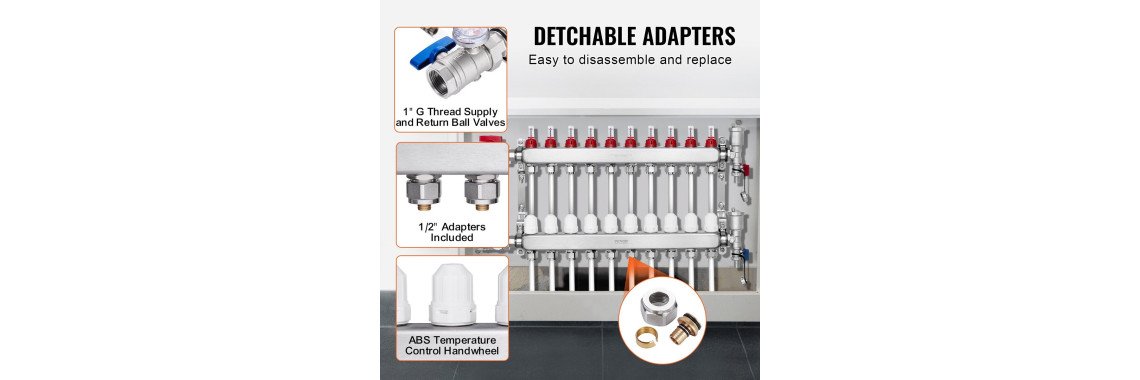

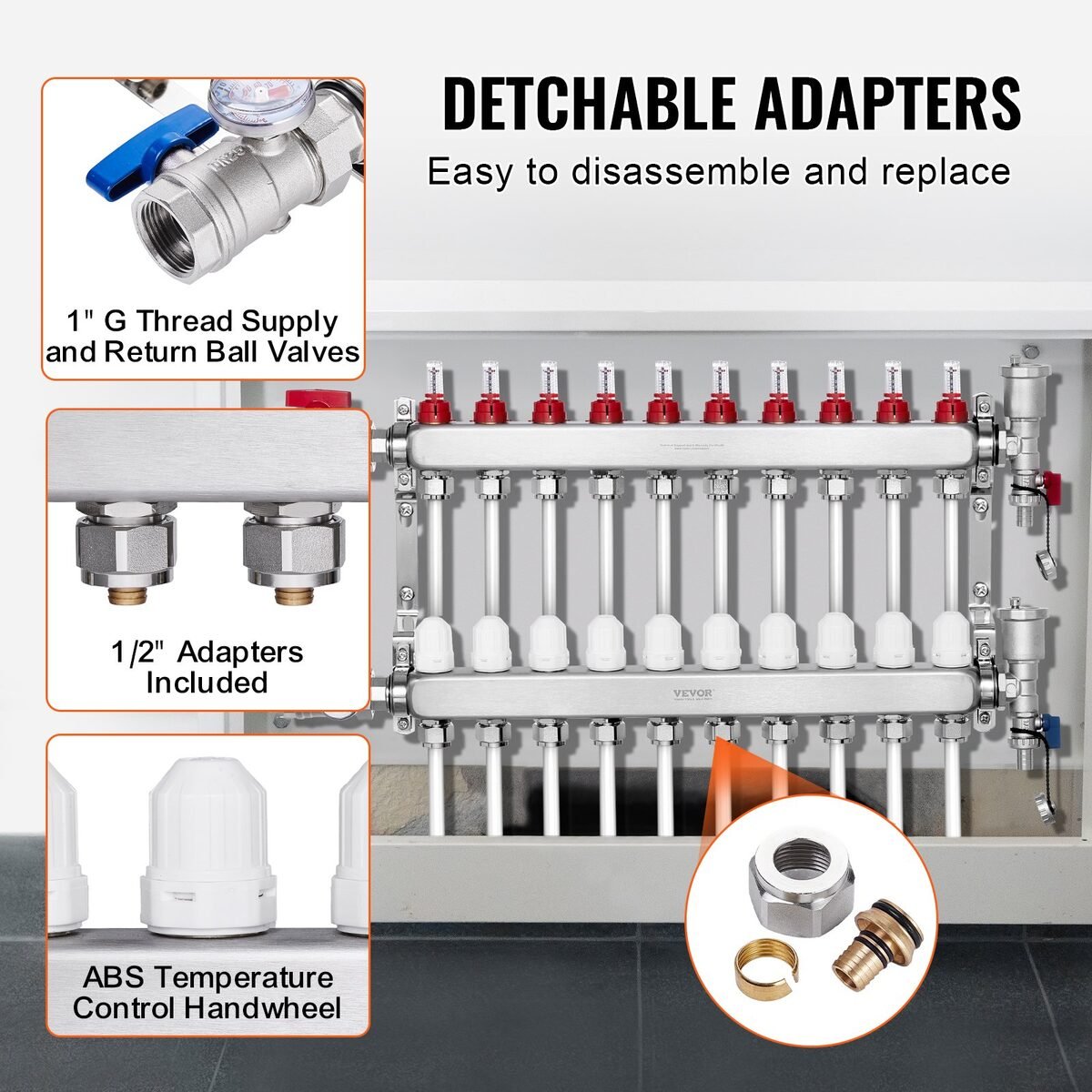

Naši razdjelnici su od nehrđajućeg čelika i svi imaju isto: kuglaste ventile od 1" na dovodu i povratu, termometre, mjerače protoka na dovodnoj strani (prema proizvođaču 0–5 L/min po krugu), ručice za regulaciju na povratnoj strani, ventil za odzračivanje i adaptere za cijev od 1/2". Razlikuju se brojem izlaza:
| Razdjelnik | Duljina | Masa |
|---|---|---|
| 2 kruga | 29 cm | 3,35 kg |
| 3 kruga | 34 cm | 3,85 kg |
| 4 kruga | 39 cm | 4,35 kg |
| 5 krugova | 44 cm | 4,85 kg |
| 6 krugova | 49 cm | 5,35 kg |
| 7 krugova | 54 cm | 5,85 kg |
| 8 krugova | 59 cm | 6,35 kg |
| 10 krugova | 68 cm | 7,4 kg |
| 12 krugova | 78 cm | 8,35 kg |
Svima je visina oko 37 cm, a dubina 11 cm, što je važno za ormarić razdjelnika u zidu. Podaci su prema proizvođaču.
Na navoj obratite pažnju. Za većinu modela proizvođač navodi priključne ventile s navojem 1" G (cilindrični navoj, uobičajen u Europi), ali za izvedbe s 4 i 5 krugova u tablici piše 1" NPT (američki konusni navoj), dok slike istih modela prikazuju G. NPT i G nisu međusobno zamjenjivi bez prijelaza. Prije spajanja na kotao ili dizalicu topline provjerite navoj na isporučenom ventilu, a u dvojbi nam pošaljite upit.
Uravnoteženje: zašto mjerači protoka
Krugovi nikad nisu jednako dugi. Kraći krug ima manji otpor i voda kroz njega teče brže, pa bi soba s kratkim krugom bila pretopla, a ona s dugim prehladna. Zato se krugovi uravnotežuju: na mjeraču protoka svakog kruga namjesti se protok koji mu po projektu pripada, a dulji krugovi dobiju više otvoren ventil. Taj posao radi instalater pri puštanju u rad; mjerači protoka na razdjelniku omogućuju da se to napravi bez nagađanja.

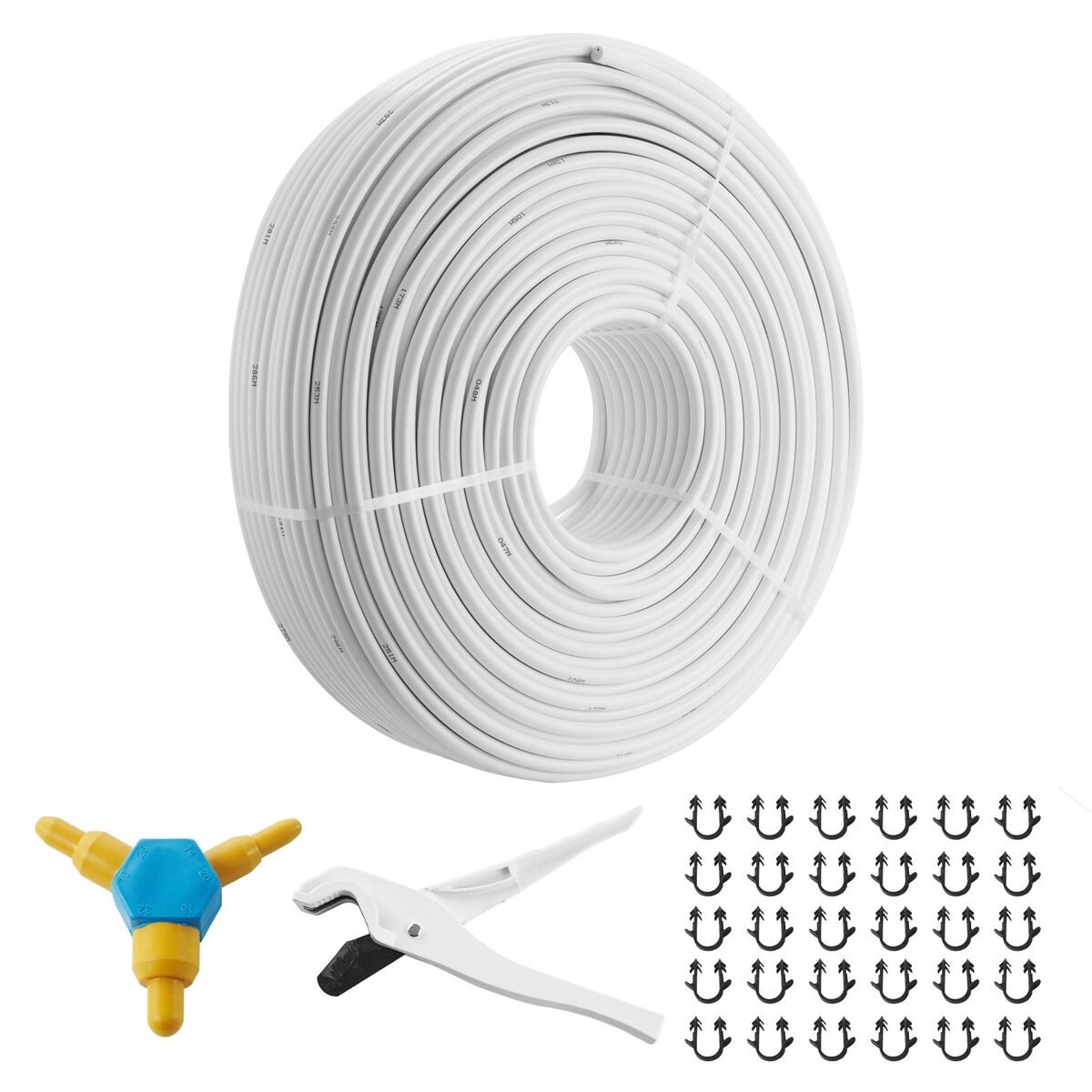

PEX-AL-PEX cijev: 200 ili 300 metara
Višeslojna cijev ima unutarnji i vanjski sloj od umreženog polietilena i aluminijski sloj između njih. Aluminij cijev čini stabilnom (savijena ostaje u obliku) i sprječava ulaz kisika u sustav. Naše cijevi imaju vanjski promjer 16 mm i stijenku 2 mm; proizvođač navodi radnu temperaturu 70 °C i otpornost u rasponu od −40 do 95 °C.
- kolut od 200 m (18,2 kg) – za manji stan, kupaonicu i jednu do dvije sobe,
- kolut od 300 m (27 kg) – za kat kuće ili više prostorija.
Jedan krug uvijek se polaže iz jednog komada, bez spojeva u podu. Zato kolut ne kupujete samo po ukupnim metrima: s koluta od 200 m izrezat ćete dva kruga od 95 m, ali ne i tri. Adapteri na razdjelniku proizvođač opisuje kao adaptere za cijev od 1/2"; prije polaganja provjerite odgovaraju li spojnice dimenziji 16 × 2 mm vaše cijevi.
Termostat

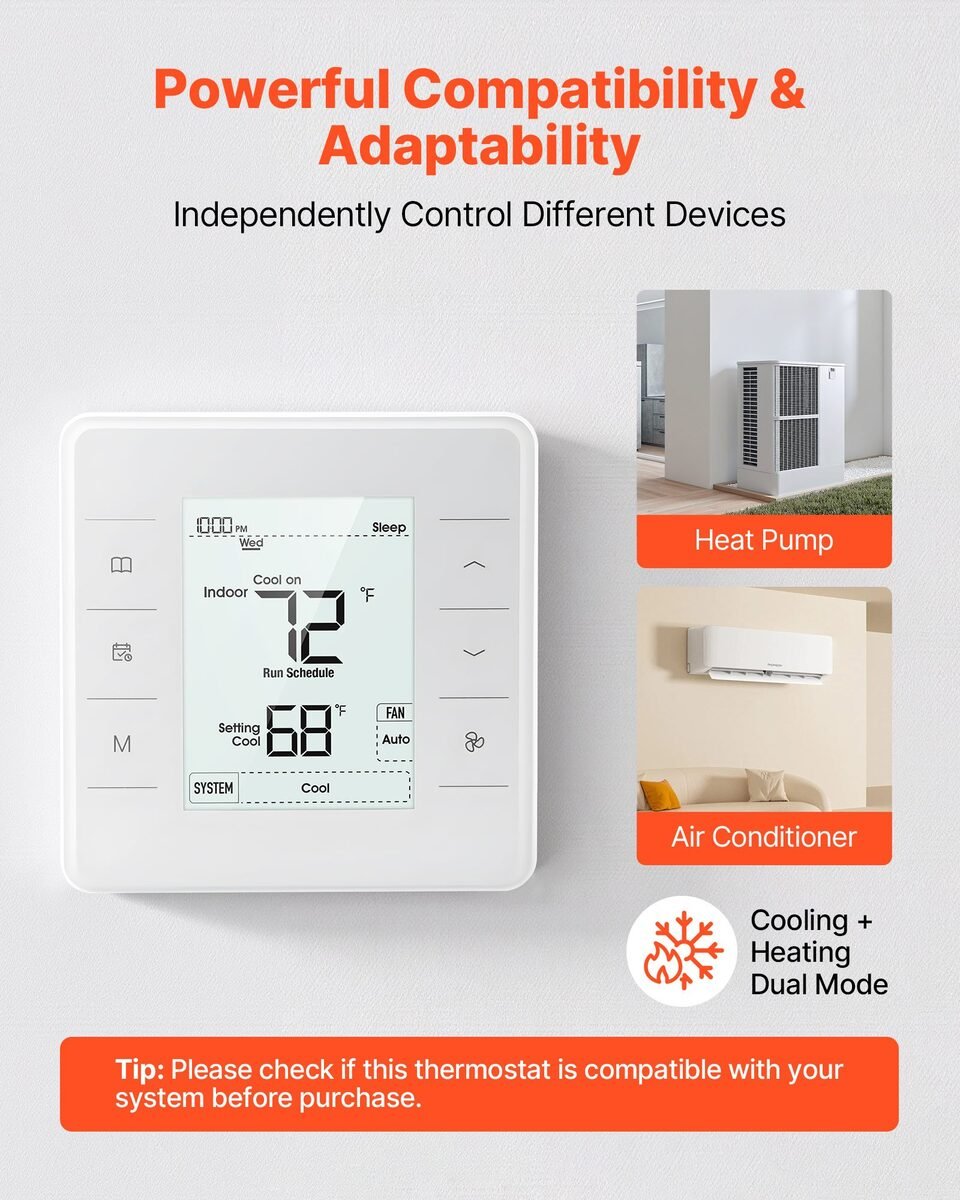

Bez regulacije podno grijanje grije stalno istom snagom. Naš programibilni termostat ima tjedni program, raspon postavke od 5 do 37 °C i napajanje baterijama ili 24 V. Proizvođač ga navodi za dizalice topline, klima-uređaje i podno grijanje, uz napomenu da se kompatibilnost sa sustavom provjeri prije kupnje: oznake vodiča na njemu odgovaraju sustavima upravljanim s 24 V. Za razdjelnik s elektrotermičkim pogonima po krugovima obično treba i modul za upravljanje pogonima, pa termostat dogovorite s instalaterom.
Uz razdjelnik ide i cirkulacijska pumpa, o kojoj smo pisali u vodiču cirkulacijska pumpa za grijanje, a ako se podno grijanje veže na drugi izvor topline, pogledajte i pločasti izmjenjivač topline.
Česta pitanja
Koliko dug smije biti krug podnog grijanja?
Za cijev od 16 mm uobičajena orijentacijska granica je oko 80 do 120 m po krugu, uključujući priključni dio do razdjelnika. Točnu granicu određuje projekt prema gubicima prostorije i pumpi.
Koliko cijevi treba za 1 m² podnog grijanja?
Ovisi o razmaku: oko 10 m na 10 cm, oko 6,7 m na 15 cm i oko 5 m na 20 cm. Tome se dodaje dovod i povrat do razdjelnika.
Mogu li dvije sobe biti na istom krugu?
Tehnički mogu, ali se tada ne mogu zasebno regulirati. Uobičajeno je da svaka prostorija ima barem jedan svoj krug.
Smije li krug imati spoj ispod estriha?
Krug se polaže iz jednog komada cijevi upravo zato da u podu nema spojeva. Zato kolut birajte tako da iz njega izrežete cijele krugove.
Treba li razdjelnik s izlazom viška?
Ne mora, ali jedan rezervni izlaz olakšava kasniju dogradnju. Nekorišteni izlaz ostaje zatvoren.
Kad imate tlocrt s izmjerenim prostorijama, broj krugova i metri cijevi izračunaju se za pola sata, a tek onda se bira razdjelnik. Sve razdjelnike i termostat nađete u kategoriji Grijanje i ventilacija – ostalo, a cijevi u kategoriji Vodoinstalacije i pumpe – ostalo. Za primjer iz vodiča s pet krugova dovoljan je razdjelnik sa 6 krugova i kolut od 300 m.
