Okov za samonosiva i klizna dvorišna vrata od cijevi: U ili H utor, kotači po tlu i nosivost

Krilna vrata na dvorištu trebaju slobodan prostor za otvaranje — a toga nema kad je prilaz kratak, na nagibu ili kad zimi snijeg zapriječi krilo. Klizna vrata klize uz ogradu i ne traže ništa ispred sebe. Zato su česta na ulazima u dvorišta, farme, skladišta i parkirališta.

Ovaj vodič je o okovu za klizna vrata izrađena od čelične cijevi (kakva se često rade s pletivom ili žičanom ispunom). Objašnjavamo dvije izvedbe — samonosiva (konzolna) vrata koja vise na kotačima na stupovima i vrata s kotačima koji voze po tlu — razliku između U i H utora i na koje mjere cijevi i stupova paziti.

Samonosiva ili na kotačima po tlu?

• Samonosiva (konzolna) vrata ne dodiruju tlo. Na dva stupa uz otvor montiraju se kotači, a donja vodoravna cijev vrata vozi kroz njih. Prednost: ništa ne vozi po šljunku, snijegu i lišću. Vrata moraju biti dulja od otvora, jer dio krila kao protuteža ostaje iza stupova.
• Vrata s kotačima po tlu — gumeni kotači pričvršćeni su na donju cijev krila i voze po podlozi, a vodilice na stupovima drže krilo uspravno. Jednostavnija su za izradu, ali trebaju čvrstu i koliko-toliko ravnu podlogu.

U ili H utor?

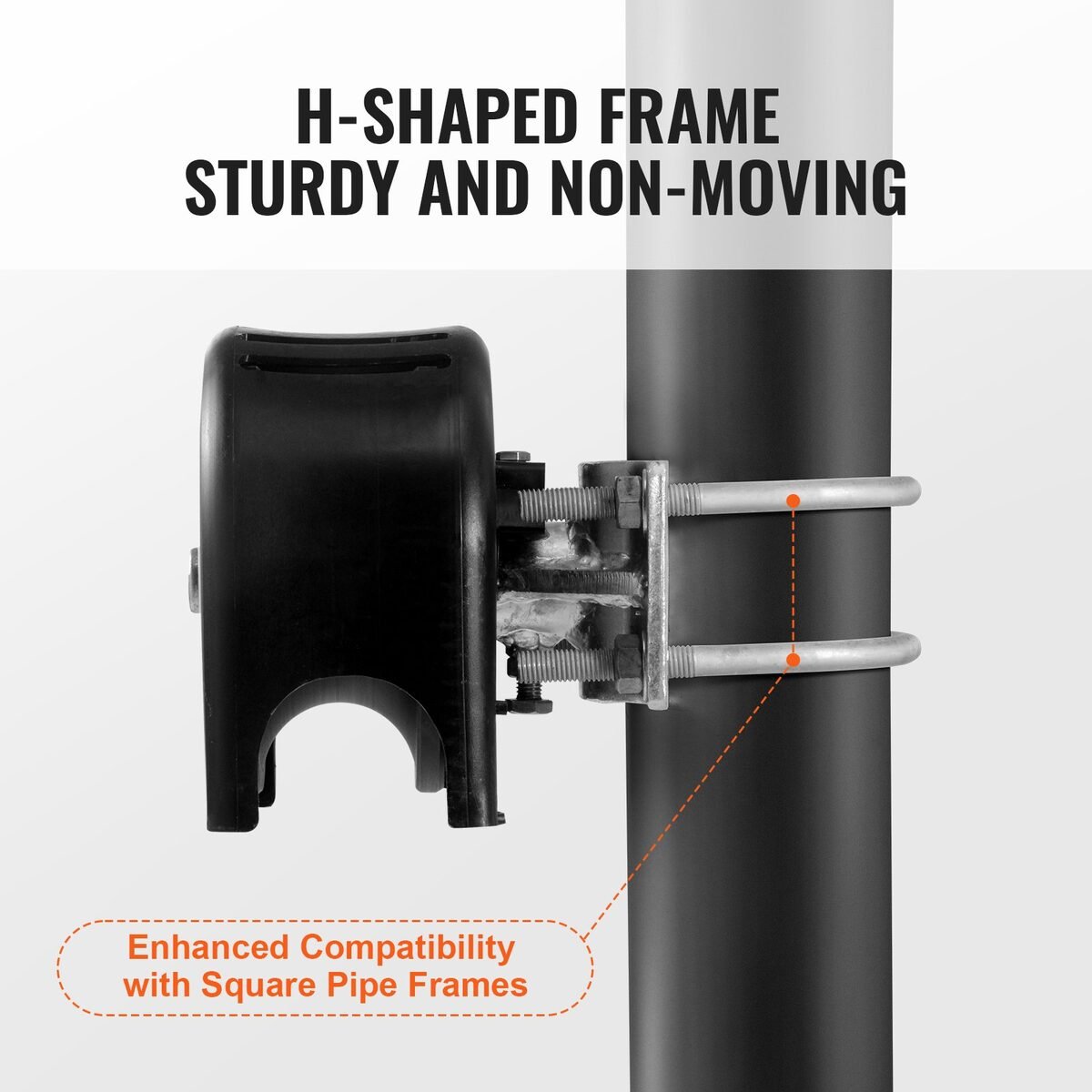

Kod kompleta za samonosiva vrata kotač ima utor u koji ulazi cijev vrata:

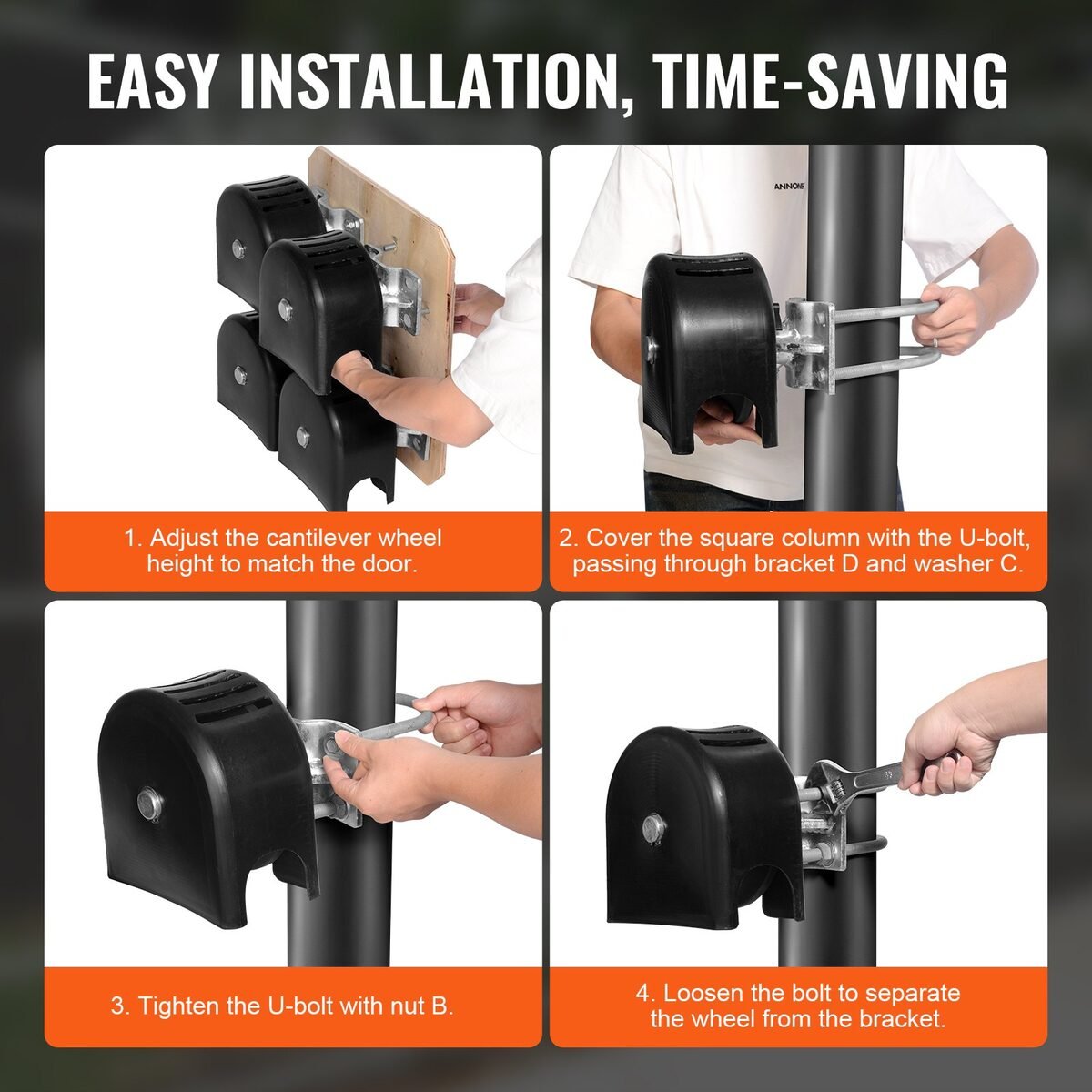

Kotači su od tvrdog najlona s brtvljenim ležajevima, a nosači od čelika Q235B s antikorozivnom zaštitom, prema proizvođaču. U kompletu su U-vijci za pričvršćenje na stup. Prije narudžbe izmjerite vanjski promjer donje cijevi vrata i stupa — to su dvije mjere o kojima sve ovisi.

Kotači koji voze po tlu

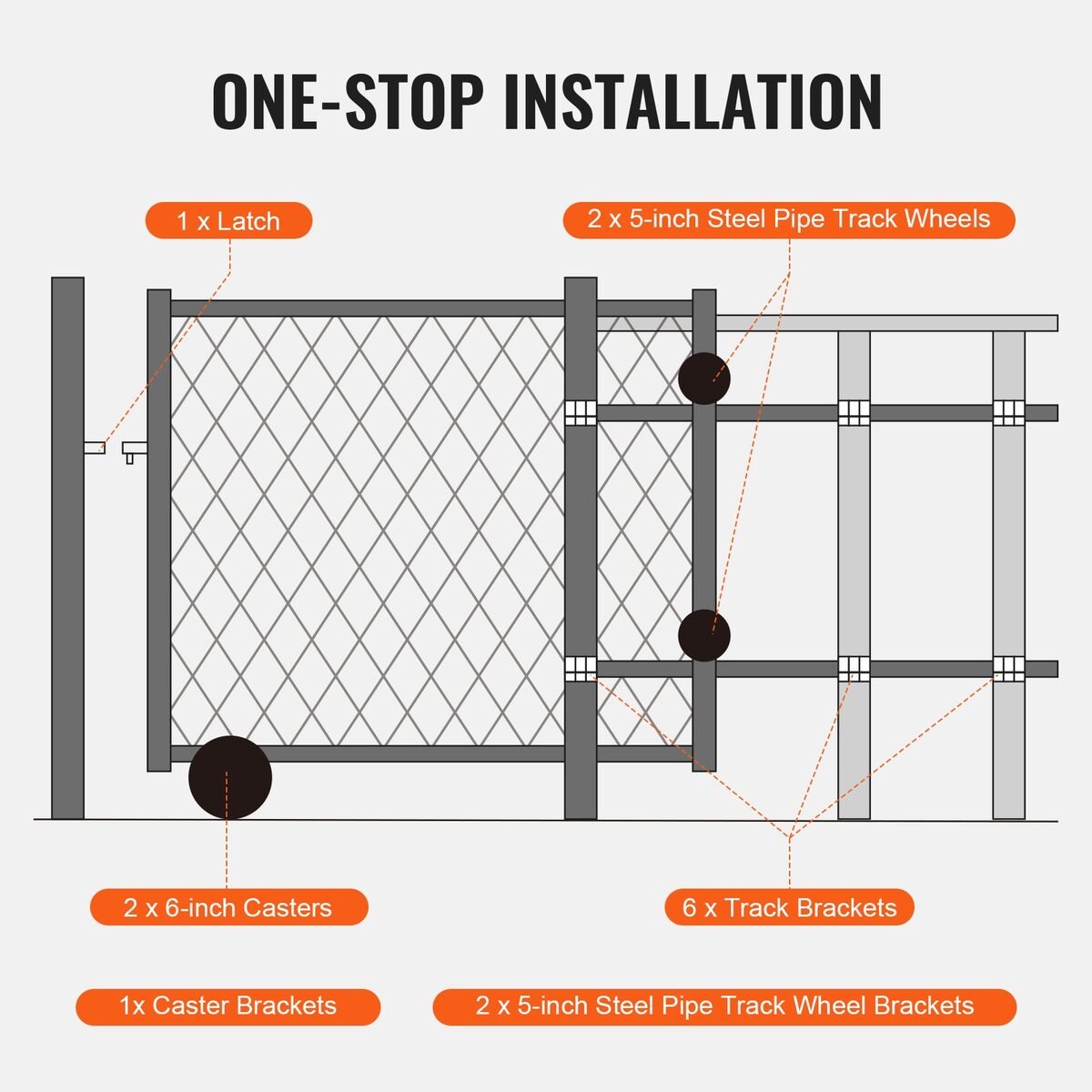

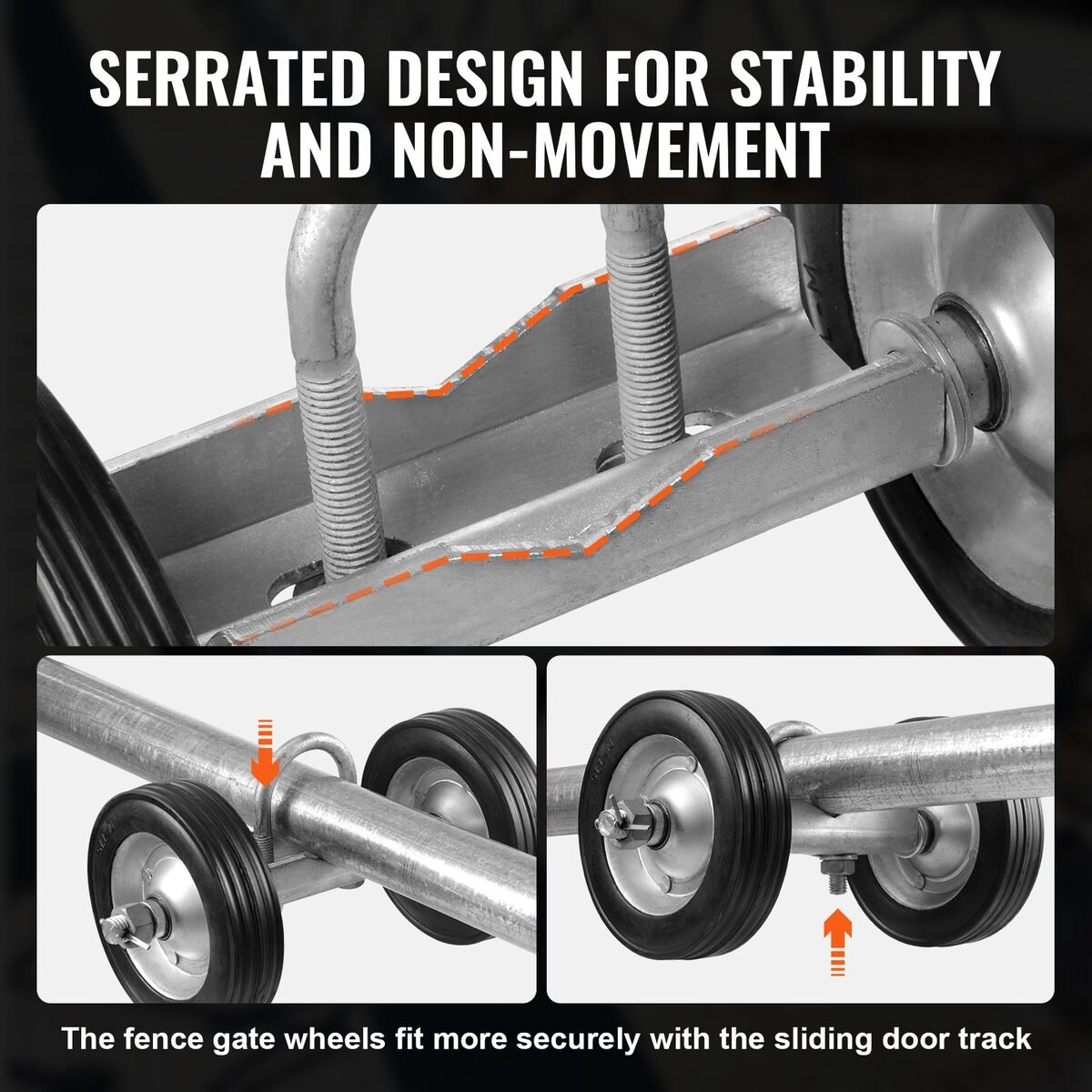

Kotači imaju gumu koja prigušuje udarce i nazubljeni spoj s nosačem, pa se prema proizvođaču ne pomiču ni na blagom nagibu ili neravnoj podlozi. Komplet uz nosač s dva kotača sadrži i dva kotača vodilice za stupove, šest nosača i zasun — dakle sve za vrata ograde od pletiva. Nosivost od 272 kg odnosi se na kotač prema proizvođaču; koliko teško krilo možete pomicati ovisi i o podlozi.

Na što paziti pri montaži

1. Stupovi moraju biti čvrsti i okomiti. Kod samonosivih vrata na dva stupa visi cijelo krilo — stup koji se nagne odmah se vidi po vratima koja se sama zatvaraju ili otvaraju. Ako stupove postavljate bez betona, pogledajte ograda bez betoniranja, ali kod kliznih vrata nosive stupove radije betonirajte.
2. Cijev krila mora biti ravna cijelom duljinom, inače zapinje u kotačima.
3. Visinu kotača podesite prije stezanja — kotači na oba stupa moraju biti u istoj ravnini.
4. Graničnici na kraju hoda sprječavaju da krilo izleti iz kotača.

A motor?

Klizna vrata se lako automatiziraju — ali okov iz ovog vodiča je za vrata od cijevi koja se pomiču rukom. Za automatska klizna vrata potrebna je zupčasta letva i motor primjeren masi krila; više u vodiču motor za dvorišna vrata.

Česta pitanja

Koja je razlika između samonosivih i kliznih vrata na kotačima?

Samonosiva (konzolna) vrata vise na kotačima na stupovima i ne dodiruju tlo; vrata na kotačima voze po podlozi i trebaju čvrstu, ravnu površinu.

Što znači U utor na kotaču?

Utor u obliku slova U u koji ulazi okrugla cijev vrata. Naš komplet s U utorom je za cijev vanjskog promjera 60,1–63 mm i stup Ø 101,6 mm.

Koliko nose kotači za klizna vrata?

Gumeni kotači koji voze po tlu prema proizvođaču nose do 272 kg (600 lbs). Za komplete za samonosiva vrata nosivost nije navedena.

Koje mjere trebam za narudžbu?

Vanjski promjer donje cijevi krila i vanjski promjer ili presjek stupa, te razmak krila od stupa.

Mogu li takva vrata automatizirati?

Mogu, ali za motor treba zupčasta letva i motor primjeren masi krila; o tome je vodič o motoru za dvorišna vrata.

Izmjerite cijev i stupove, odlučite hoće li vrata visjeti ili voziti po tlu — i izbor okova je gotov. Sav okov za vrata je u kategoriji Vrata i prozori; dostava je besplatna.
