Linijska rešetka za terasu i prilaz: pad, položaj kanala i koliko metara trebate

Lokva koja nakon svake kiše stoji uz prag dnevnog boravka, zelena mrlja na fasadi iznad terase, prilaz s kojeg voda teče ravno u podrum: uzrok je gotovo uvijek isti. Ploha je složena bez dovoljnog pada ili pada na krivu stranu, a voda nema gdje otići.

Linijska rešetka (kanal s rešetkom, u struci drenažni ili odvodni kanal) skuplja vodu duž cijelog ruba plohe i vodi je na jedno mjesto. Ali kanal radi samo ako je ploha pravilno nagnuta prema njemu i ako znate kamo ćete vodu odvesti. U ovom vodiču objašnjavamo koliki pad treba, gdje postaviti kanal na terasi i prilazu, kako izračunati koliko metara trebate i kamo s vodom. Za garažna vrata i prag pogledajte zaseban vodič voda i lišće ispred garaže.

Koliki pad mora imati ploha

Voda ne ide sama u kanal – ploha je mora dovesti. U praksi polaganja opločnika uobičajena je preporuka da popločana ploha prema linijskom kanalu pada oko 1:60, što je približno 1,7 cm na svaki metar (oko 1,7 %). Pad se ne vidi okom, ali se izmjeri letvom i libelom ili rotacijskim laserom.

• Terasa duboka 3 m: rub uz kuću oko 5 cm viši od ruba uz kanal.
• Terasa duboka 4 m: razlika oko 7 cm.

Sam kanal može ležati vodoravno, a još je bolje ako ima blagi pad prema izlazu, oko 1:100 (1 cm na metar). Kod naših kompleta kanal je iznutra ravan, pa pad dna kanala, ako ga želite, dobijete postavljanjem u rov.

Najvažnije pravilo: ploha uvijek pada od kuće. Ako terasa već pada prema zidu i to se ne može promijeniti bez rušenja, kanal ide uz zid, ali s razmakom, tako da voda ne stoji uz temelj.

Gdje postaviti kanal

Kanal uvijek ide na najnižu liniju plohe i to cijelom širinom preko koje voda dolazi. Kraći kanal od te širine znači da voda zaobilazi njegove krajeve.

Koliko metara trebate

Izmjerite duljinu ruba plohe na kojem se voda skuplja. Naši kompleti postoje u dvije izvedbe koje se ne miješaju jer imaju drukčiji presjek:

Podaci su prema proizvođaču. Dijelovi od 51 cm daju finiji korak duljine: za rub terase od 4,5 m dovoljno je devet dijelova, dakle komplet od 12 uz nekoliko rezervnih. Kod kanala od 1 m duljina raste po metar, pa za 4,5 m trebaju dva kompleta (6 m). Ako rub nije ravan, nego kanal skreće uz kut terase, proizvođač kanala od 51 cm prikazuje i spajanje pod kutom; točne spojne dijelove provjerite prije narudžbe.

Je li kanal dovoljno velik

Ovdje pomaže jednostavan račun: 1 mm kiše na 1 m² je 1 litra vode. Terasa od 30 m² za jakog pljuska od 30 mm na sat skupi oko 900 litara na sat, odnosno 15 litara u minuti. Proizvođač za kanal od 51 cm navodi najveći protok od oko 216 L/min, pa sam kanal rijetko bude usko grlo – češće su to začepljen izlaz, pretanka cijev ili upojni bunar koji ne stigne upiti vodu.

Kamo odvesti vodu

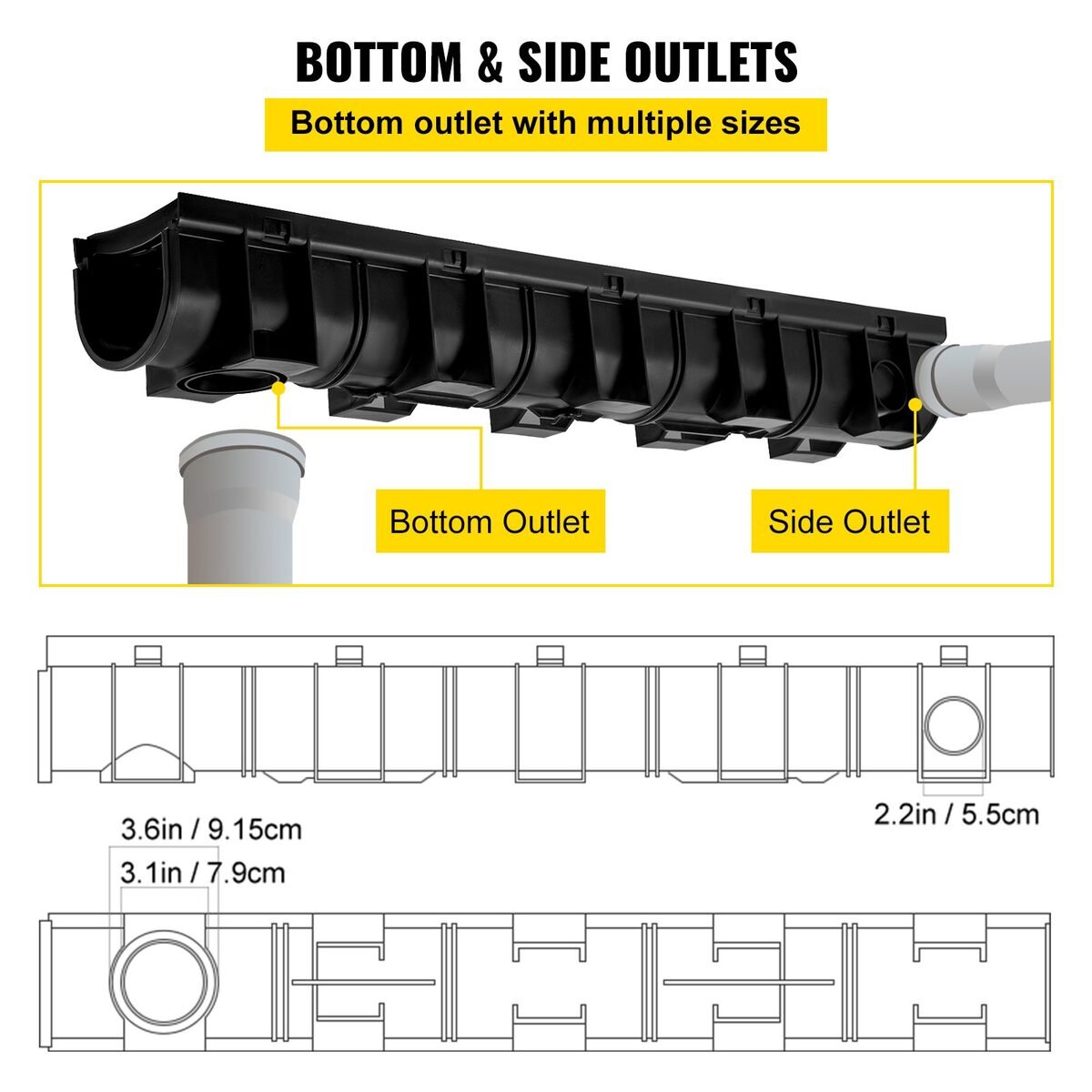

Kanal vodu samo skuplja; negdje je mora predati. Na dnu ili boku kanala nalazi se izlaz za cijev. Kod kanala od 1 m proizvođač navodi donji izlaz s nekoliko promjera (oko 8 i 9 cm) i bočni izlaz od 5,5 cm, s ugrađenim priključkom. Mogućnosti su:

• upojni bunar ili drenažni rov u vrtu, dovoljno daleko od temelja,
• spremnik za kišnicu za zalijevanje,
• okno oborinske odvodnje, ako ga parcela ima,
• javna kanalizacija – smije li se u nju spojiti oborinska voda i na koji način, propisuje lokalni isporučitelj vodnih usluga; provjerite kod njih prije spajanja.

Vodu ne usmjeravajte prema temeljima, u podrumske prozore ni na susjednu parcelu.

Terasa ili prilaz: opterećenje

Za terasu i stazu sve četiri izvedbe su dovoljne. Kod prilaza po kojem vozi auto razlike postaju važne: za kanale od 51 cm proizvođač navodi nosivost do 1500 kg kad su pravilno ugrađeni i preporučuje ih za pješačke površine i vrtove, za kanal od 1 m s plastičnom rešetkom razred B125, a s metalnom A15. Ako će preko rešetke stalno prelaziti vozilo, odaberite kanal od 1 m s plastičnom rešetkom i prije ugradnje provjerite je li taj razred primjeren vašem prilazu. Za sve izvedbe proizvođač navodi da se kanal sa strane i ispod zalije betonom.

Plan u četiri koraka

1. Izmjerite pad postojeće plohe letvom i libelom i utvrdite najnižu liniju.
2. Odredite izlaz – gdje će cijev predati vodu i kako će do tamo pasti.
3. Izračunajte duljinu kanala po rubu i odaberite komplet.
4. Ugradnja: rov nešto širi i dublji od kanala, kanal tako da je rešetka nekoliko milimetara ispod razine plohe, beton sa strane i ispod, spoj na cijev.

Ako se terasa tek polaže, isplati se kanal ugraditi istodobno s podlogom: pogledajte i vodiče terasne pločice na klik i šljunčani prilaz s geotekstilom. Sve kanale nađete u kategoriji Vodoinstalacije i pumpe – ostalo.

Česta pitanja

Koliki pad treba terasa prema kanalu?

Uobičajena preporuka u polaganju opločnika je oko 1:60, odnosno približno 1,7 cm po metru, uvijek od kuće prema kanalu.

Mora li kanal imati pad?

Ne nužno: kanal može ležati vodoravno, a voda istječe kroz izlaz. Blagi pad od oko 1 cm po metru prema izlazu pomaže da u kanalu ne ostaje voda i mulj.

Mogu li spojiti komplete od 51 cm i od 1 m?

Ne, imaju drukčiji presjek (14 × 9 cm i 15 × 13 cm). Za jedan potez odaberite jednu izvedbu.

Smijem li kanal spojiti na kanalizaciju?

To propisuje lokalni isporučitelj vodnih usluga. Provjerite kod njih prije spajanja; drugi izbor su upojni bunar ili spremnik za kišnicu.

Koliko metara kanala trebam za terasu od 5 m?

Kanal ide cijelim rubom na koji voda dolazi. Za 5 m dovoljno je deset dijelova od 51 cm (komplet od 12) ili dva kompleta od 3 m.

Pravilno nagnuta ploha i kanal na pravom mjestu znače da se nakon pljuska terasa osuši za sat, a ne za dva dana. Kad ste izmjerili rub i odredili izlaz, odaberite komplet od 6,12 m ili komplet od 3 m prema svojoj mjeri.
