Kabelska rampa: kanal, nosivost i vrsta poklopca

Adventski sajam, klizalište na trgu, koncert, sportski događaj, gradilište ili radionica u kojoj produžni kabel prelazi preko prolaza: svugdje gdje kabel ili crijevo leži na podu, preko njega prelaze ljudi, kolica i vozila. Nezaštićen kabel se zgnječi, izolacija puca, a ljudi zapinju. Kabelska rampa (štitnik za kabele) pokriva ga čvrstim gumenim profilom preko kojeg se može hodati i voziti.

Rampe se razlikuju po veličini kanala, broju kanala, nosivosti i materijalu. U nastavku objašnjavamo kako odabrati pravu za svoj kabel i promet.

1. Veličina kanala

Najvažniji podatak je unutarnja veličina kanala (širina × visina). Kabel ili crijevo mora ući bez gnječenja, a poklopac se mora zatvoriti.

Proizvođač za kanal 3 × 3 cm navodi da prima kabel za 50 A (promjera oko 2,6 cm) i crijevo od 3/4".

2. Poklopac: otvara se ili se prebacuje

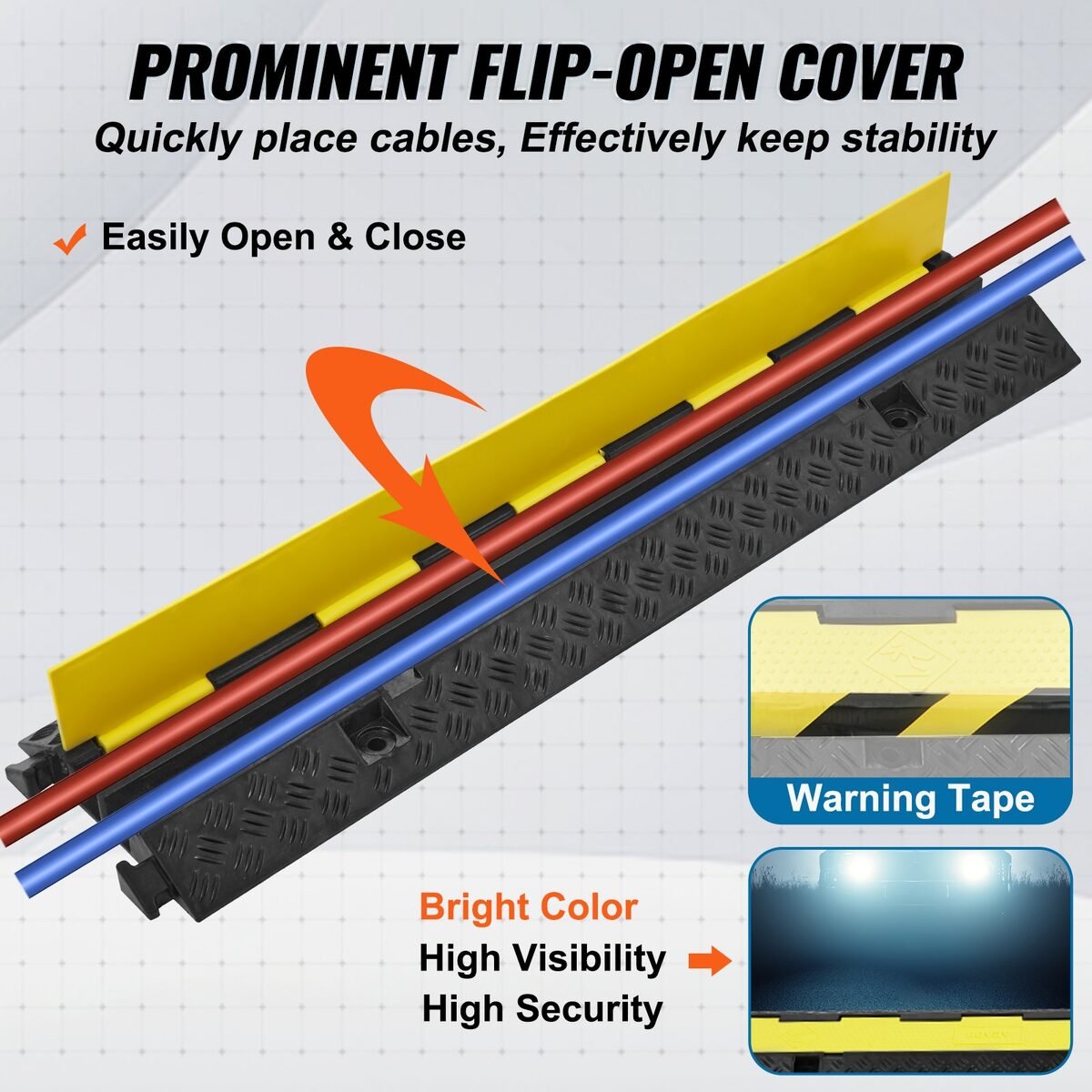

• Rampa s poklopcem na preklop — poklopac od PVC-a ili TPR-a se podigne, kabel se položi u kanal i poklopac zatvori. Rampa se ne mora pomicati ni rastavljati.
• Prebacivi štitnik (drop over) — tanki gumeni profil otvoren s donje strane prebaci se preko kabela. Visok je samo 2 cm, pa je pogodan za pješačke zone i unutarnje prostore.

3. Nosivost

Nosivost se navodi po osovini vozila. U ponudi su rampe od 907 kg po osovini (za pješake, kolica i lakša vozila) preko 5443 kg do 9979 kg po osovini, koje proizvođač navodi i za kamione.

4. Spajanje u niz

Rampe su duge oko 1 m i spajaju se krajevima (utor i pero), pa se niz produžuje prema širini prolaza. Pakiranja su od 1 do 5 komada. Dio modela ima rupe za pričvršćivanje vijcima na podlogu, a uz neke stiže i traka za označavanje.

5. Materijal

Većina rampi ima gumeno tijelo i poklopac od PVC-a ili TPR-a. Proizvođač za dio modela navodi otpornost na temperature do −40 °F (−40 °C). Žuto-crni izgled čini rampu vidljivom, a reljefna površina smanjuje klizanje.

Unutra: štitnik za kabel u kući i uredu

Za kabel koji prelazi preko hodnika, prolaza u uredu ili trgovine postoji tanki prebacivi štitnik 100 × 13 × 2 cm, s jednim kanalom 4 × 1,3 cm. Leži nisko, pa se preko njega ne zapinje, a skine se u sekundi.

Postavljanje na terenu

Rampu postavite okomito na smjer prolaza, a kabel položite ravno kroz kanal, bez petlji i prevoja. Ako kroz rampu vodite strujni kabel i crijevo s vodom, stavite ih u odvojene kanale. Kod dužih nizova složite komade na podu prije nego što položite kabel, pa zatvarajte poklopce jedan po jedan. Na neravnoj podlozi (šljunak, trava) rampa se može ljuljati; ako je predviđena za vijke, pričvrstite je ili podložite ravnu ploču. Nakon događanja rampe operite vodom i spremite položene, kako se ne bi savile.

Kako odabrati

1. Izmjerite promjer najdebljeg kabela ili crijeva i odaberite kanal s rezervom.
2. Prebrojite koliko kabela prelazi: za dva kabela uzmite rampu s dva kanala.
3. Odredite promet: pješaci i kolica ili vozila.
4. Izmjerite širinu prolaza i izračunajte broj komada.

Naša ponuda

• Prebacivi štitnici: 1 komad, 2 komada, 3 komada.
• Dva kanala 3 × 3 cm: 3 komada, 5 komada.
• Dva kanala, 9979 kg po osovini: 1 komad, 5 komada, 2 komada s vijcima.
• 4 komada 103 cm, kanal 3,2 × 3,1 cm.
• Veliki kanali 10 × 7,5 cm.

Sve su u kategoriji Elektro i energetika – ostalo.

Česta pitanja

Mogu li preko rampe voziti kamioni?

Rampe od 9979 kg po osovini proizvođač navodi i za kamione; lakše rampe su za pješake i osobna vozila.

Treba li rampu rastaviti za polaganje kabela?

Ne; kod rampi s poklopcem na preklop poklopac se samo podigne.

Mogu li spojiti više rampi?

Da, spajaju se krajevima u niz željene duljine.

Ima li štitnik za kabel u stanu?

Tanki prebacivi štitnik visine 2 cm namijenjen je upravo unutarnjim prostorima.
