Izmjenjivač topline voda-zrak: kako kotlom na drva grijati radionicu, garažu ili staklenik

Kotao na drva u kući ima često više snage nego što radijatori potroše, pogotovo u prijelaznom razdoblju. Istodobno je radionica ili garaža pokraj kuće hladna, a električna grijalica od 2 kW u prostoru od 60 kvadrata jedva se osjeti. Voda od 70 stupnjeva prolazi cijevima pet metara dalje — samo je treba pretvoriti u topli zrak.

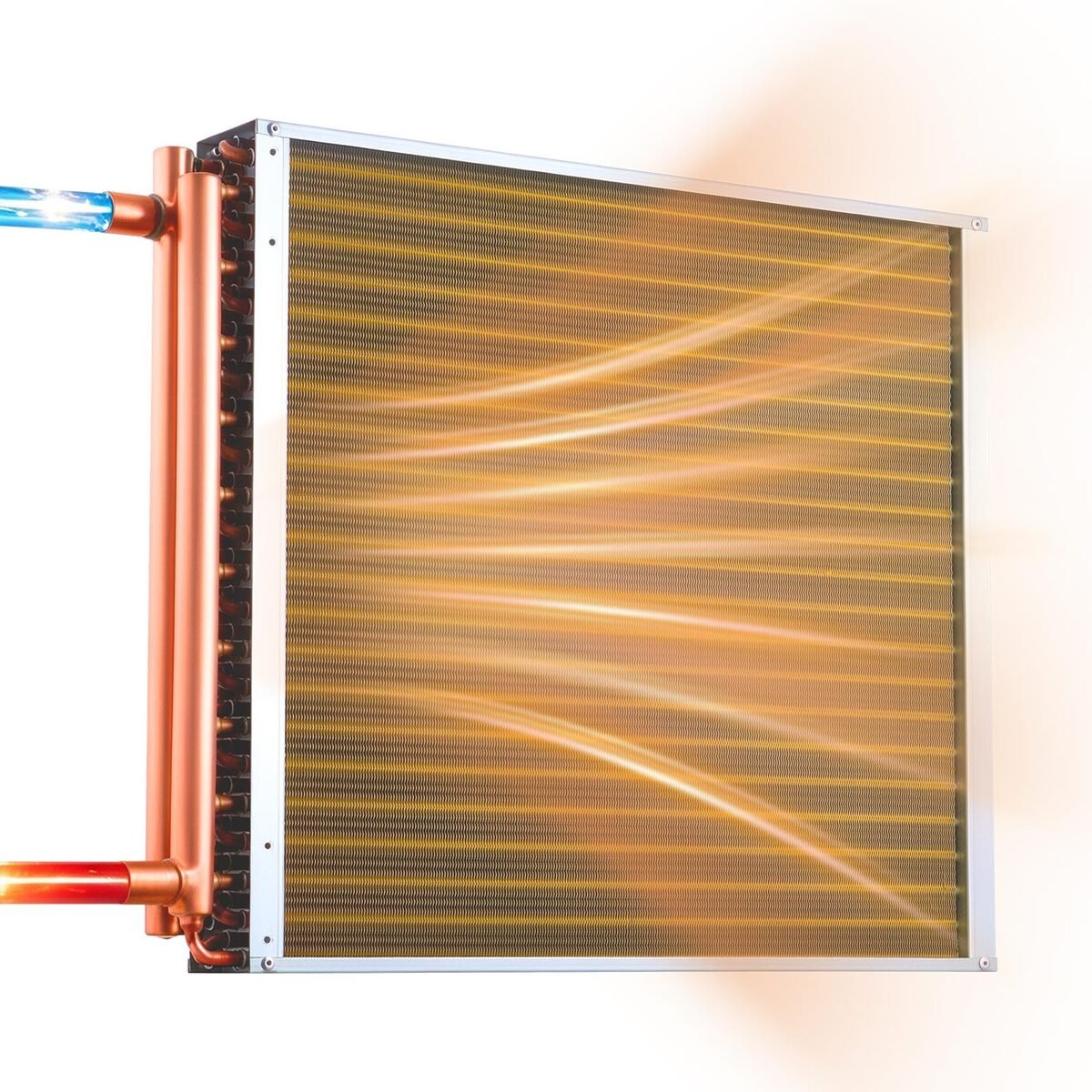

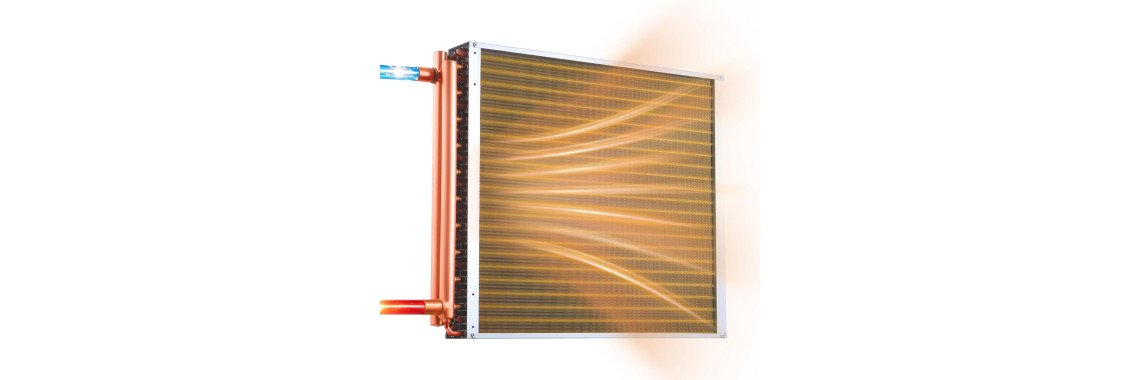

Za to služi izmjenjivač topline voda-zrak: bakreni spiralni snop s gustim aluminijskim lamelama, kroz koji teče topla voda, a kroz lamele ventilator tjera zrak. U struci se taj sklop s ventilatorom zove i kalorifer. Ovaj vodič objašnjava što izmjenjivač radi, što mu još treba da bi grijao, kako odabrati veličinu i kako ga spojiti na sustav. Za izmjenu topline između dvaju krugova vode (npr. kotao i bojler) prikladan je drugi tip, o kojem pišemo u vodiču pločasti izmjenjivač topline.

Što izmjenjivač radi, a što ne?

Izmjenjivač je samo srce sustava. Sam po sebi ne grije ništa — zrak kroz njega mora tjerati ventilator, a vodu kroz njega cirkulacijska pumpa iz kotla. Tek s obje komponente dobivate grijač. Zato ga kupuju oni koji ga ugrađuju:

• u kanal toplog zraka iza ventilatora (kao grijač u ventilacijskom sustavu),
• na zidni ventilator u radionici, garaži ili gospodarskoj zgradi,
• u staklenik, gdje se toplina vodi iz kotla u susjednom objektu,
• uz vanjski kotao na drva, kakav se postavlja izvan kuće.

Kako se izmjenjivač spaja?

1. Polaz i povrat iz kotla vodite do izmjenjivača, s cirkulacijskom pumpom na vodu. O odabiru pumpe pišemo u vodiču cirkulacijska pumpa za grijanje.
2. Na oba priključka stavite zaporne ventile, da izmjenjivač možete odvojiti bez pražnjenja cijelog sustava.
3. Ventilator postavite tako da zrak ide kroz cijelu površinu lamela, ne samo kroz sredinu.
4. Na najvišoj točki predvidite odzračni ventil — zrak u snopu cijevi drastično smanjuje predaju topline.

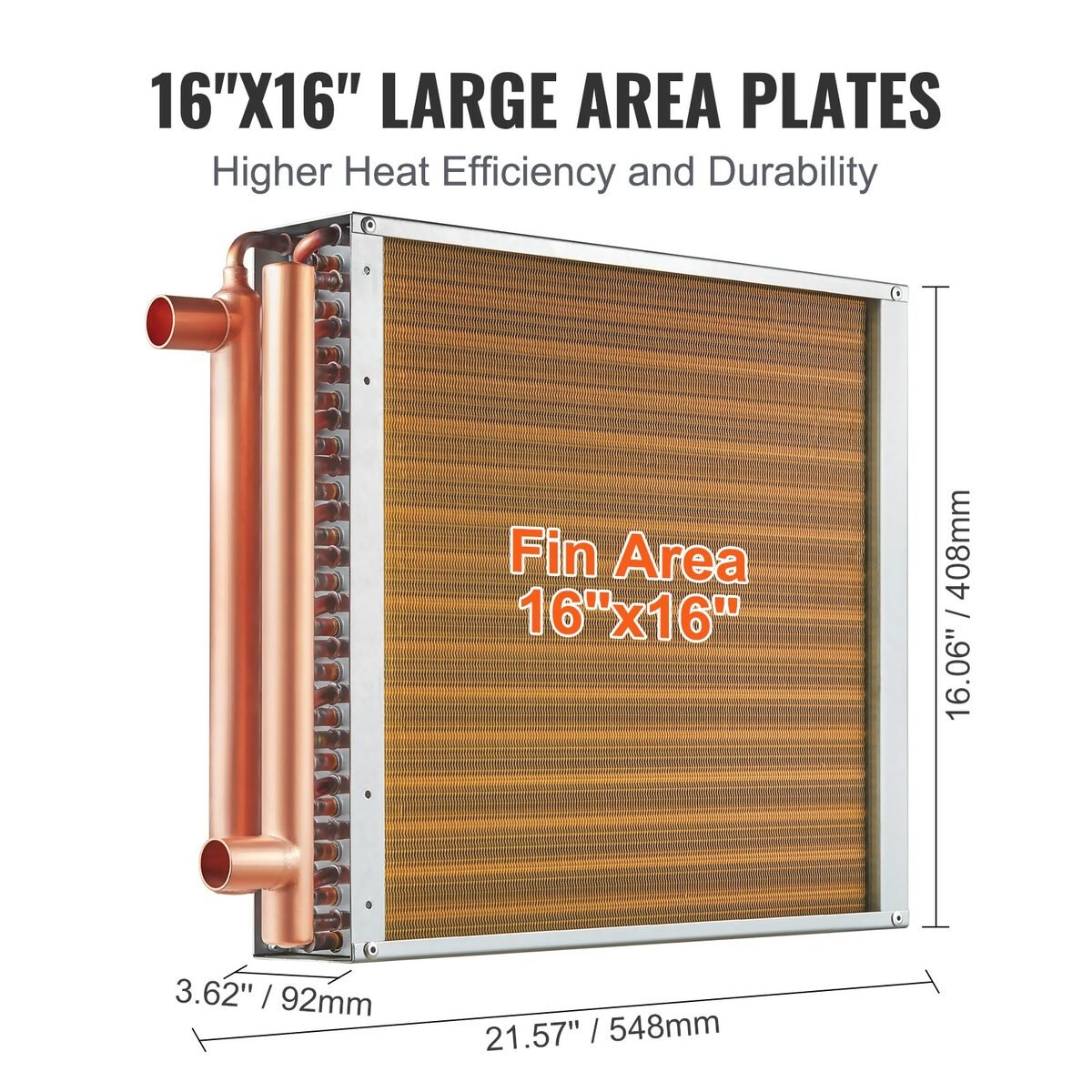

Promjer priključaka razlikuje se po modelu; za model 457 × 457 mm proizvođač navodi bakrene priključke 28,6 × 35 mm. Prije narudžbe usporedite ih sa svojom instalacijom i nabavite prijelaze. Spajanje na kotao i sustav grijanja prepustite instalateru grijanja, jer o njemu ovisi sigurnost cijelog kruga.

Koju veličinu odabrati?

Ove brojke su najveći učinak pri vrlo toploj vodi i jakom protoku zraka. U stvarnosti, s vodom od 60 do 70 °C iz kotla na drva i običnim zidnim ventilatorom, dobit ćete znatno manje. Zato je razumno uzeti izmjenjivač s rezervom.

Dva ključna pravila: veličina izmjenjivača mora odgovarati otvoru ventilatora ili kanala (zrak koji prolazi pokraj lamela ne grije), i kotao mora imati snage viška — izmjenjivač ne proizvodi toplinu, nego je uzima iz kotla, pa će radijatori u kući dobiti manje.

Gradnja i trajnost

Svi modeli imaju tri reda bešavnih bakrenih cijevi od 3/8 cola i 12 aluminijskih lamela po colu, lemljene vakuumskim tvrdim lemljenjem. Lamele su premazane epoksidom, što prema proizvođaču smanjuje nakupljanje kamenca i koroziju; radno područje navodi od –40 do 180 °C. Lamele su ipak tanke, pa izmjenjivač čistite usisavačem ili zrakom niskog tlaka, nikako perilicom pod tlakom.

Česta pitanja

Može li izmjenjivač voda-zrak grijati bez ventilatora?

Vrlo slabo. Bez strujanja zraka kroz lamele predaja topline je mala, pa izmjenjivaču treba ventilator ili kanal s puhalom.

Koliko kW daje izmjenjivač topline?

Proizvođač navodi najveći učinak od oko 19 do 56 kW, ovisno o veličini. Stvarni učinak ovisi o temperaturi vode i protoku zraka i najčešće je manji.

Može li se izmjenjivač koristiti i za hlađenje?

Proizvođač ga navodi i za sustave grijanja i hlađenja: ako kroz njega teče hladna voda, ventilator propuhuje hladniji zrak.

Treba li izmjenjivač zaštititi od smrzavanja?

Da. Ako je u negrijanom prostoru, voda u cijevima zimi ne smije stajati; sustav treba imati antifriz ili se prazniti.

Ako kotao ima viška, a radionica je hladna, izmjenjivač voda-zrak je jedan od rijetkih načina da toplinu koju već plaćate odvedete tamo gdje treba. Modeli su u kategoriji Grijanje i ventilacija — ostalo, uz besplatnu dostavu.
