Fuzijski aparat za optička vlakna: kako odabrati spajalicu za FTTH i male mreže

Izgradnja optičke mreže do kuća (FTTH) donijela je posao i malim tvrtkama: elektroinstalaterima, lokalnim operaterima, tvrtkama koje održavaju mreže u zgradama, poslovnim zonama i na kampusima. Prvi veći trošak u tom poslu je fuzijski aparat (spajalica, engl. fusion splicer). Dok ga nemate, svaki puknuti kabel ili novi priključak čeka podizvođača.

Proizvodi iz ovog vodiča — cijena i dostupnost

Fuzijski aparat za spajanje optičkih vlakana, 6 motora, spoj 5 s, grijanje 15 s, zaslon 12,7 cm

1.213,29 € 970,63 € Cijena na 7.10.2026.: 1.213,29 €

Fuzijski aparat za spajanje optičkih vlakana, 6 motora, spoj 6 s, grijanje 15 s, zaslon 12,7 cm

1.001,60 € 801,28 € Cijena na 7.10.2026.: 1.001,60 €

Fuzijski aparat za spajanje optičkih vlakana, 6 motora, spoj 8 s, grijanje 18 s, zaslon 12,7 cm

906,04 € 724,83 € Cijena na 7.10.2026.: 906,04 €

Uređaj za taljenje i spajanje optičkih vlakana u mrežnim instalacijama (1)

1.013,59 € 810,87 € Cijena na 10.9.2026.: 839,40 €

5,00 (3)

Ovaj vodič je za one koji biraju prvi ili drugi aparat. Objašnjavamo što znače poravnanje po jezgri i po omotaču, broj motora, vrijeme spoja i grijanja, što su VFL i OPM te koji pribor uz aparat treba. Na kraju je usporedba naših osam modela.

Kako nastaje fuzijski spoj

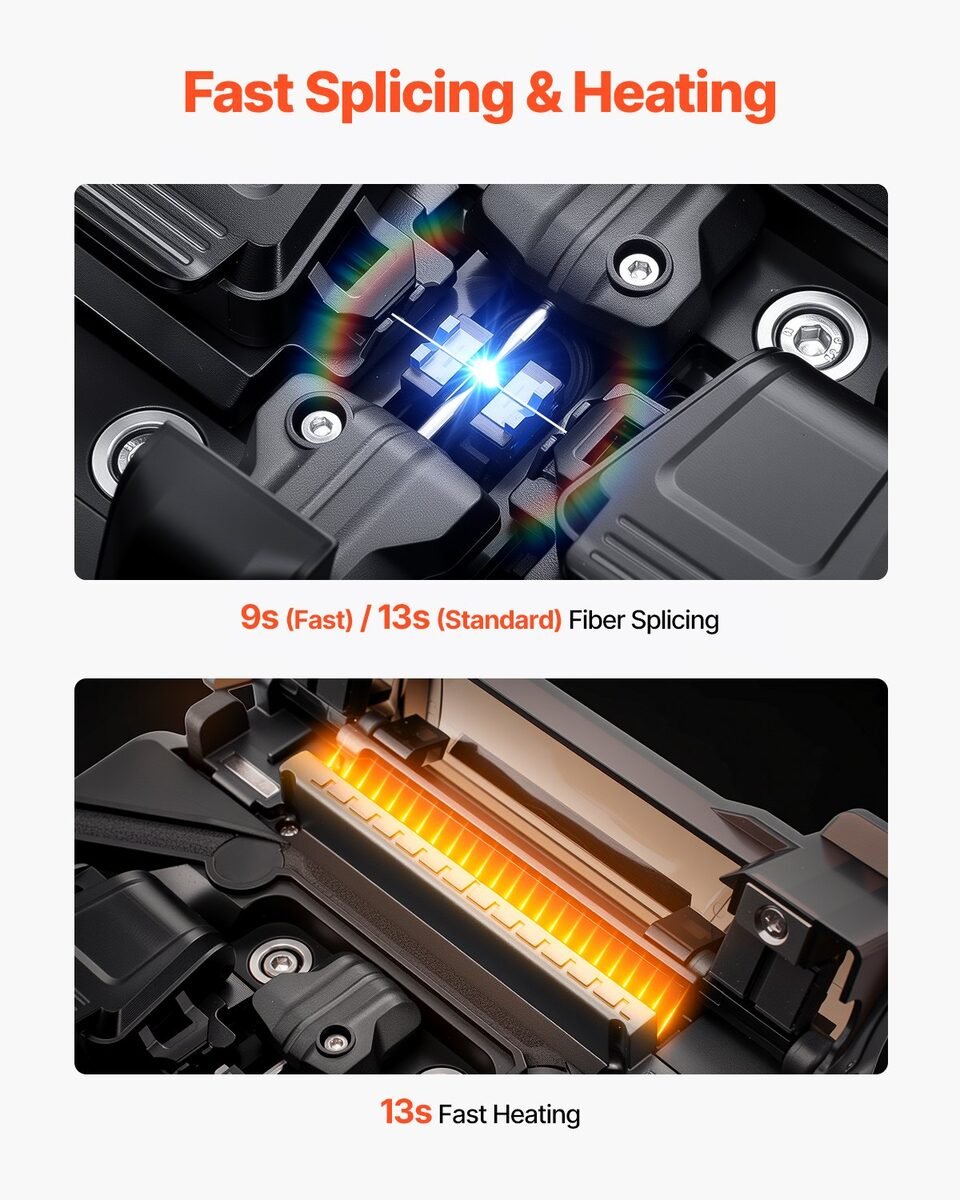

Postupak je uvijek isti: s vlakna se skine zaštita, vlakno se očisti alkoholom i odreže rezačem (cleaverom) pod pravim kutom. Oba kraja se stave u aparat, aparat ih poravna, električnim lukom rastali i spoji, procijeni gubitak spoja i prikaže ga na zaslonu. Na kraju se preko spoja navuče zaštitna termoskupljajuća cjevčica i skupi u ugrađenoj grijalici.

Na kvalitetu spoja najviše utječu čistoća i rez. I najbolji aparat napravi loš spoj ako je kraj vlakna prljav ili rez kos. Zato je rezač dio opreme jednako važan kao aparat.

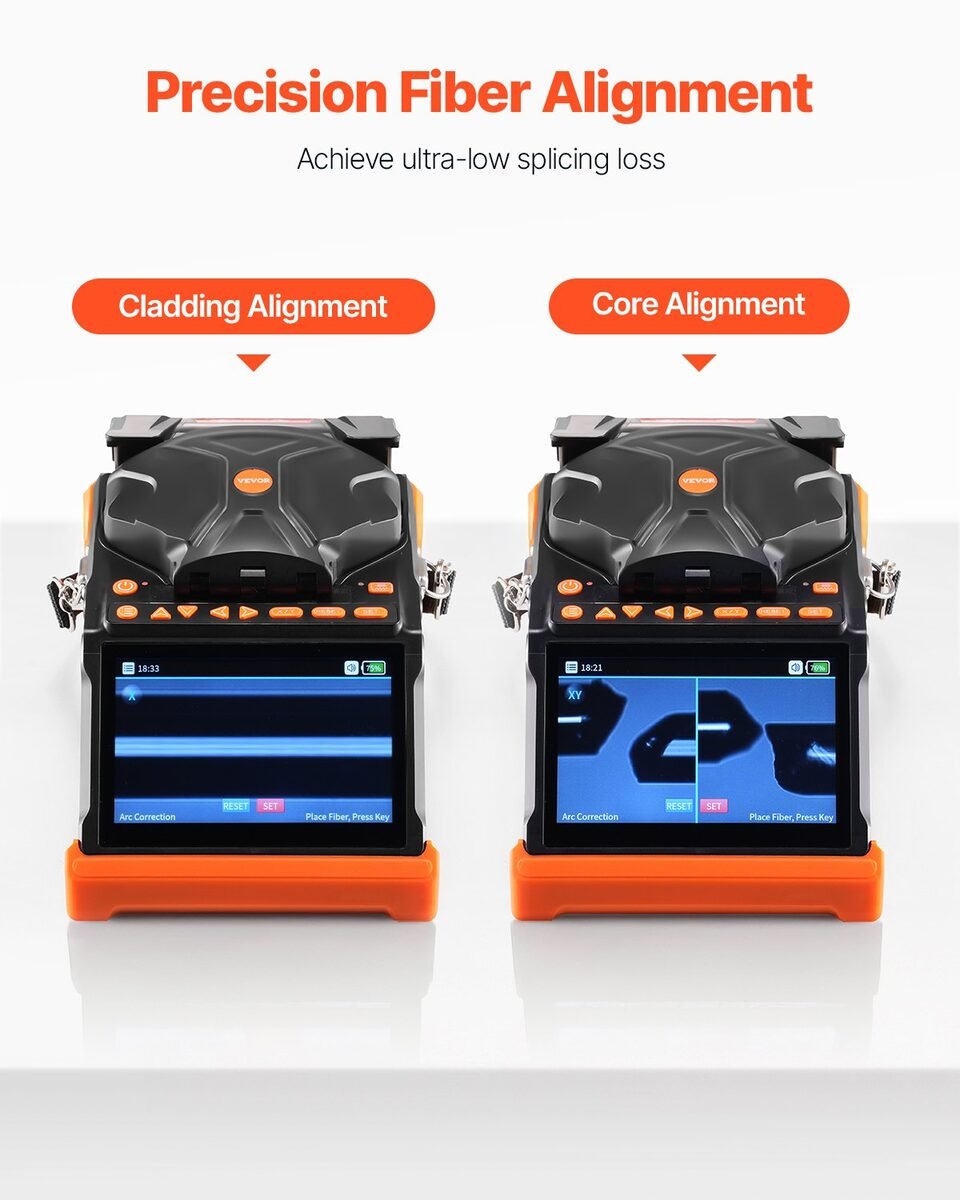

Poravnanje po jezgri ili po omotaču

Svjetlo putuje jezgrom vlakna, promjera nekoliko mikrometara, koja je u sredini omotača promjera 125 µm.

• Poravnanje po omotaču (clad alignment): vlakna leže u V-utorima i poravnavaju se po vanjskom promjeru. Jednostavnije je i brže, ali pretpostavlja da je jezgra točno u sredini omotača. Stručni izvori za to navode tipične gubitke od nekoliko stotinki do oko 0,1 dB po spoju, što je za FTTH i lokalne mreže najčešće dovoljno.
• Poravnanje po jezgri (core alignment): kamere gledaju jezgru, a mikromotori pomiču vlakna dok se jezgre ne poravnaju. Daje niže i ujednačenije gubitke i bolji je izbor za magistralne vodove, spojeve različitih vrsta vlakana i za posao gdje operater traži niske vrijednosti.

Važno: gubitak koji aparat prikaže nakon spoja je procjena. Za predaju posla operateru mjeri se reflektometrom (OTDR) ili mjeračem snage s izvorom svjetla, prema zahtjevima naručitelja.

Motori, vrijeme spoja, baterija

• Broj motora: aparati s 6 motora pomiču svako vlakno po više osi i rade poravnanje po jezgri. Aparat s 4 motora radi poravnanje po omotaču.
• Vrijeme spoja i grijanja: 5–9 sekundi za spoj i 13–18 sekundi za skupljanje cjevčice. Na terenu s desecima spojeva u jednoj spojnici razlika od nekoliko sekundi zbraja se u minute, ali najviše vremena ionako odlazi na pripremu vlakana.
• Baterija: većina naših modela ima 7800 mAh, za što proizvođač navodi oko 260 ciklusa spajanja i grijanja po punjenju. To je dan rada bez utičnice u šahtu ili na stupu.
• Zaslon: svi imaju zaslon od 5" (12,7 cm), većina na dodir. Na terenu na hladnoći i s rukavicama neki više vole tipke.

VFL i OPM u aparatu

Neki modeli imaju ugrađen VFL (vizualni lokator kvara, crveni laser koji "zasvijetli" na mjestu loma ili prejakog savijanja vlakna) i OPM (mjerač optičke snage). To ne zamjenjuje OTDR, ali za brzu provjeru kontinuiteta i snage na priključku znači jedan uređaj manje u torbi.

Naši modeli

Podaci su prema proizvođaču. Svi rade s jednomodnim i višemodnim vlaknima (SM, MM) i imaju držač vlakna 3 u 1, za golo vlakno, vlakno s primarnom zaštitom i pigtail. Proizvođač kao najmanji gubitak navodi 0,01 dB kod višemodnog vlakna; to je laboratorijski najbolji rezultat, ne vrijednost koju treba očekivati na svakom spoju.

Što dolazi uz aparat i što još treba

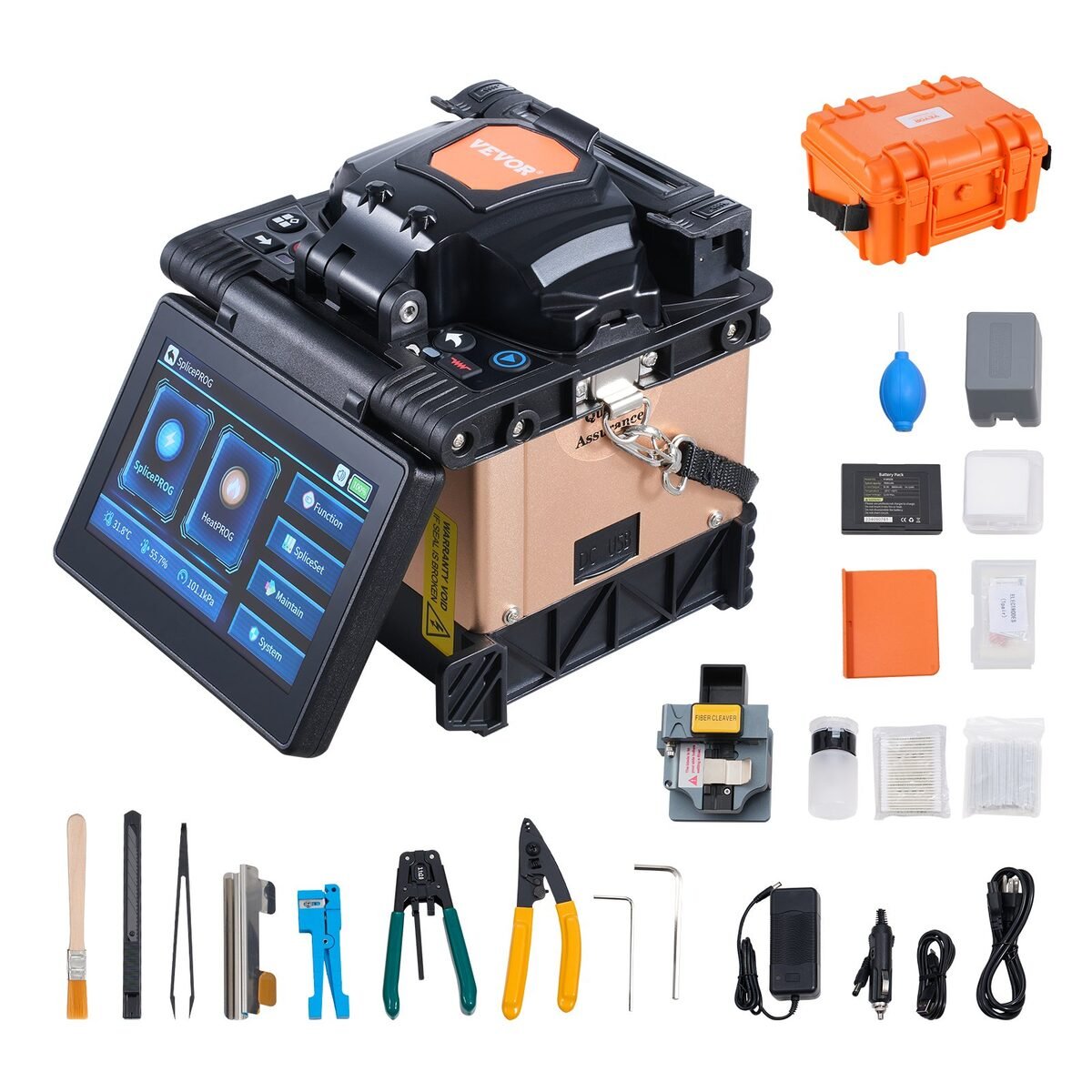

Svi dolaze u koferu s rezačem vlakna, kliještima za skidanje zaštite, posudicom za alkohol, kalibracijskim vlaknom i četkicom; neki i s hladnjakom za spojeve, puhaljkom, rezervnim elektrodama i termoskupljajućim cjevčicama. Potrošni materijal koji morate imati na zalihi:

• termoskupljajuće cjevčice za zaštitu spoja,
• izopropilni alkohol i maramice koje ne ostavljaju vlakna,
• rezervne elektrode, jer se troše s brojem lukova,
• za predaju posla OTDR ili mjerač snage s izvorom svjetla.

Koji izabrati

• Priključci u zgradama i kućama, popravci kabela na kraćim vodovima: model s poravnanjem po omotaču ili kombinirani model.
• Više terenskog rada, spojnice s mnogo vlakana: model s poravnanjem po jezgri i brzim spojem.
• Tko želi i mjerenje u istom uređaju: modeli s VFL-om i OPM-om.

Česta pitanja

Je li poravnanje po omotaču dovoljno za FTTH?

Za priključke u kućama i zgradama najčešće jest; stručni izvori za njega navode gubitke od nekoliko stotinki do oko 0,1 dB po spoju. Provjerite koje vrijednosti traži vaš naručitelj.

Je li gubitak na zaslonu aparata konačan?

Ne, to je procjena aparata. Za predaju posla mjeri se reflektometrom (OTDR) ili mjeračem snage s izvorom svjetla.

Koliko spojeva napravi jedna baterija?

Za modele s baterijom od 7800 mAh proizvođač navodi oko 260 ciklusa spajanja i grijanja po punjenju.

Što je VFL na fuzijskom aparatu?

Vizualni lokator kvara: crveni laser koji svijetli na mjestu loma ili prejakog savijanja vlakna i pomaže brzo naći kvar na kraćim duljinama.

Treba li uz aparat kupiti rezač vlakna?

Rezač, kliješta za skidanje zaštite i posudica za alkohol dolaze u kompletu. Na zalihi držite termoskupljajuće cjevčice, alkohol i rezervne elektrode.

Vlastiti aparat znači da se kvar na kabelu popravlja isti dan, a ne kad podizvođač stigne. Za priključke u zgradama dovoljan je aparat s poravnanjem po omotaču, za teren model s poravnanjem po jezgri i spojem od 6 s, a za spoj i mjerenje u jednom uređaju model s VFL-om i OPM-om. Sve modele nađete u kategoriji Elektronika.
